中学6层男生公寓楼建筑结构CAD施工图纸(计算书)(独立基础).dwg

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2021-1-21 21:11:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 图纸设计深度:施工图
  • 其它专业图纸:结构
  • 效果图:无
  • 有无人防:无

附件详情

该项目为长春某中学六层男生公寓楼.
建筑结构形式:框架结构.
用地面积:1200平方米.
占地面积:794.88平方米。
总建筑面积:5045平方米.
长X宽:13.50X57.60米。
建筑高度:22.30m.

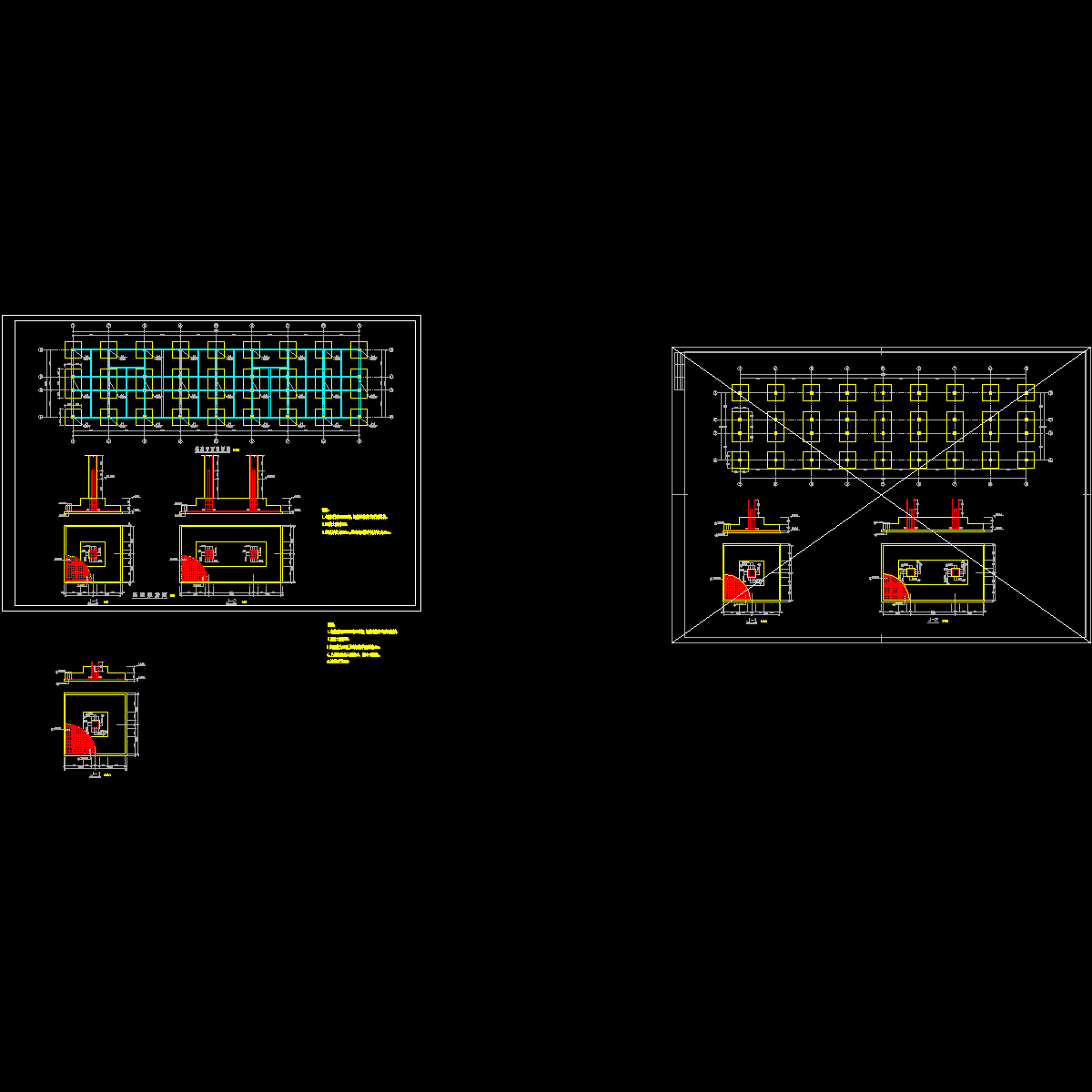

采用钢筋混凝土柱下独立基础,浇筑成矩形阶梯状,分两阶,高度为800mm,砼为C25,钢筋为HRB335级。由于走廊两侧尺寸较小,将两基础合并成双柱基础,基础下做100厚C10细石混凝土垫层。地梁采用C30砼,HRB400级钢筋。梁顶标高为±0.000m,尺寸为250 400mm,其下做100厚细石混凝土垫层。

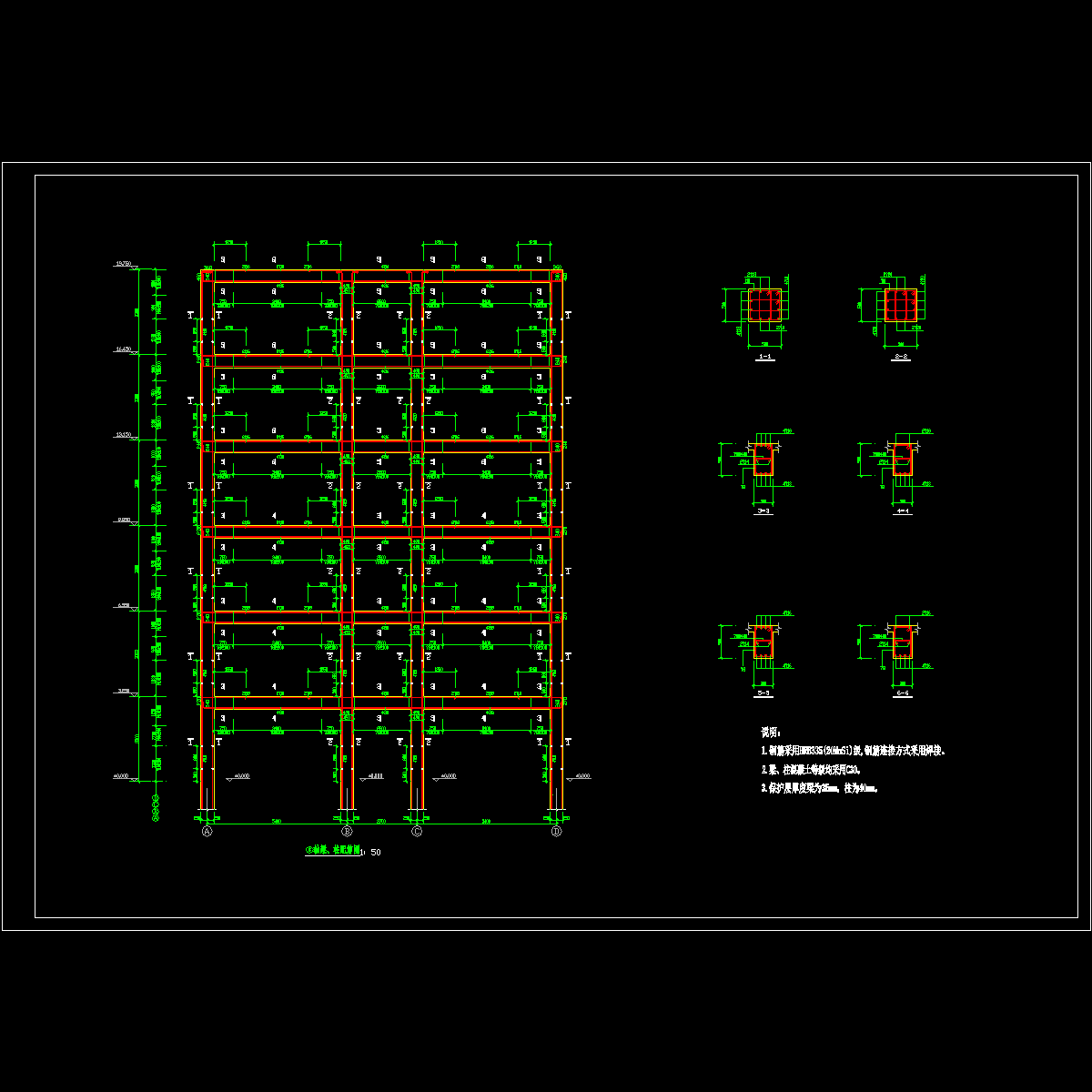

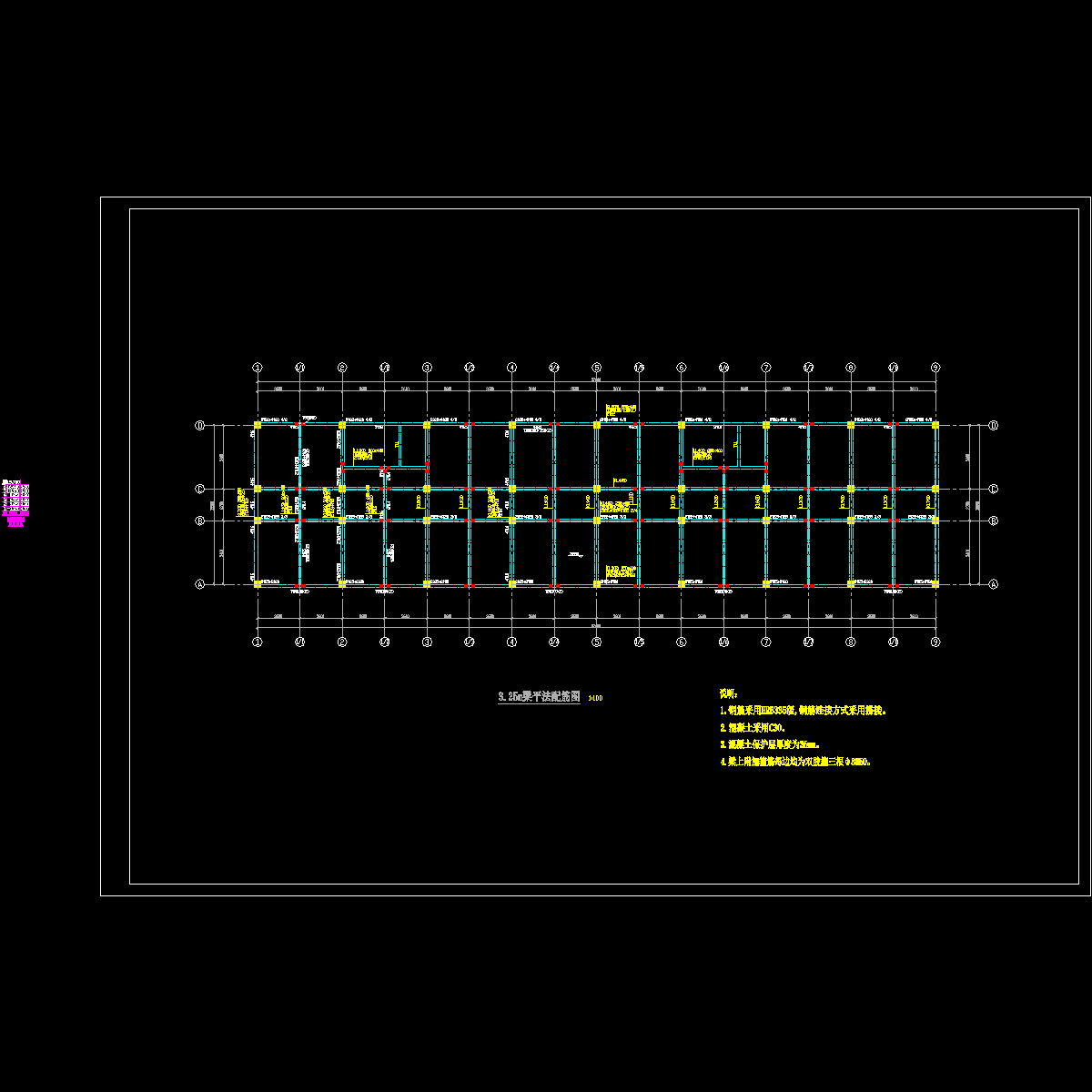

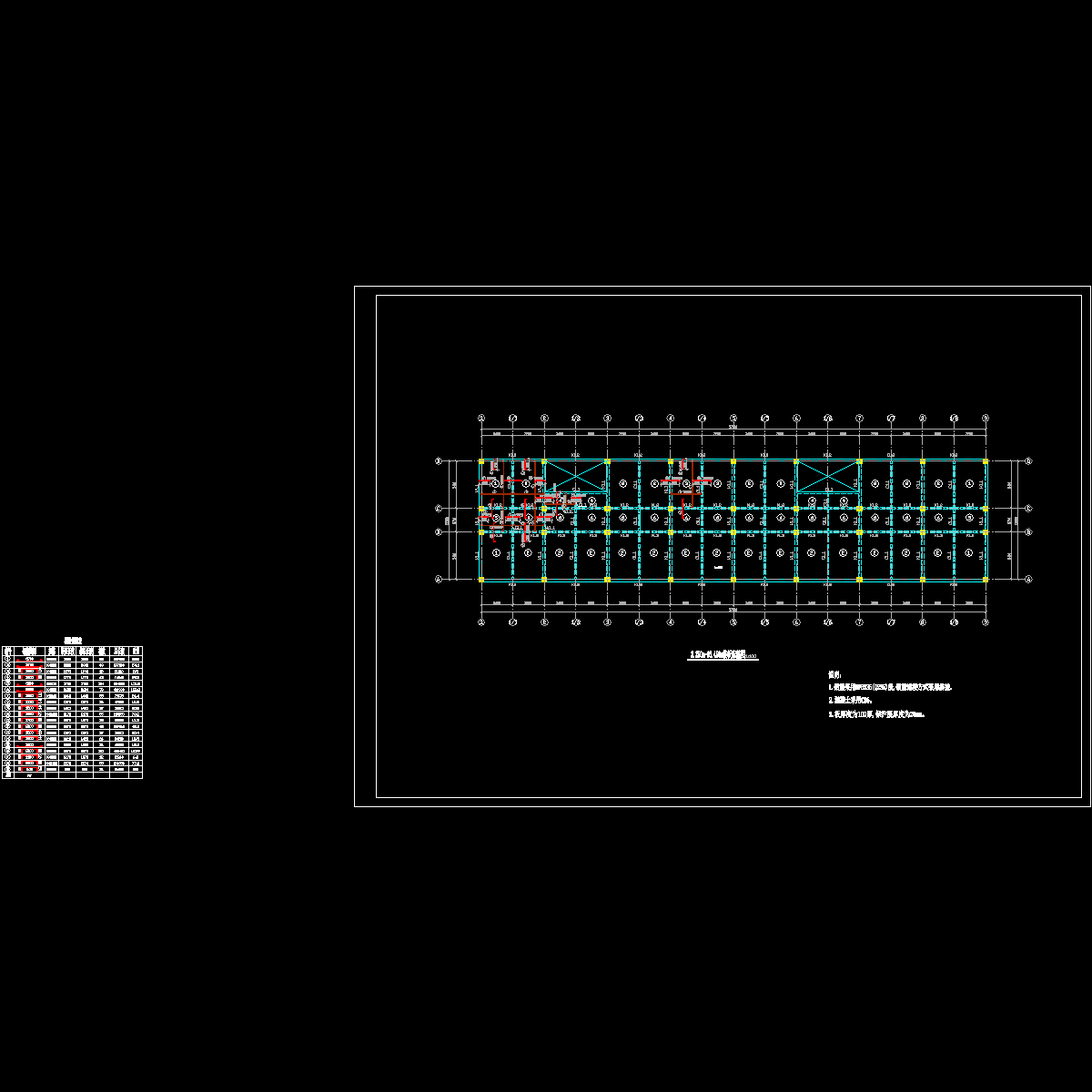

主体为框架结构。柱截面 500×500mm,主框架梁截面300×500mm、次框架梁截面250×400mm、次梁截面200×400mm,砼强度等级C30,钢筋HRB335级。板厚100mm ,砼强度等级C25,钢筋HPB235级。基础和主体所用箍筋均为HPB235级。墙体材料为陶粒空心砼砌块。

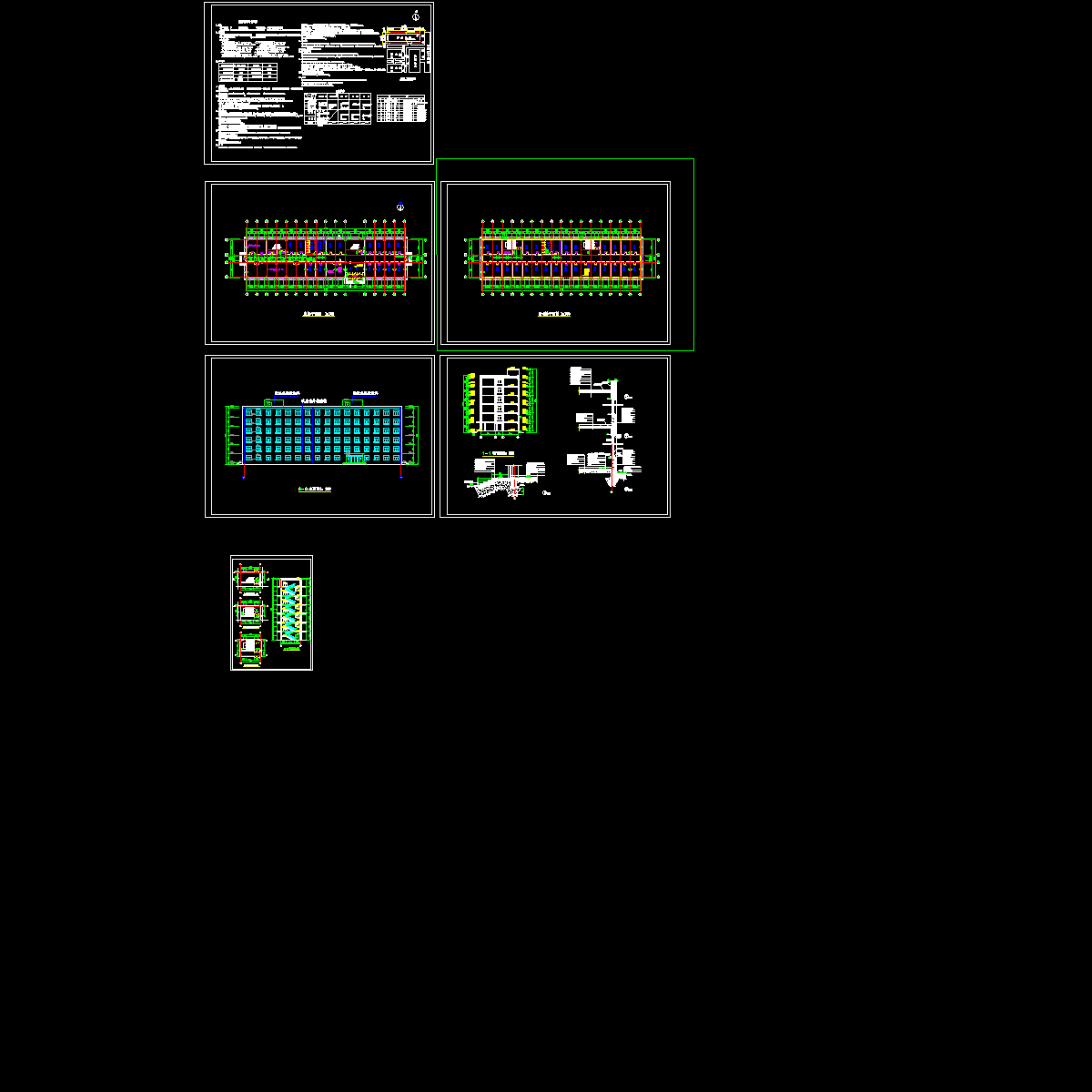

该资料包含建筑和结构施工图,计算书.



设计1.dwg
设计1.dwg
pl41.dwg
pl41.dwg
pkadd1.dwg
pkadd1.dwg
jcpm1.dwg
jcpm1.dwg
pm41.dwg
pm41.dwg

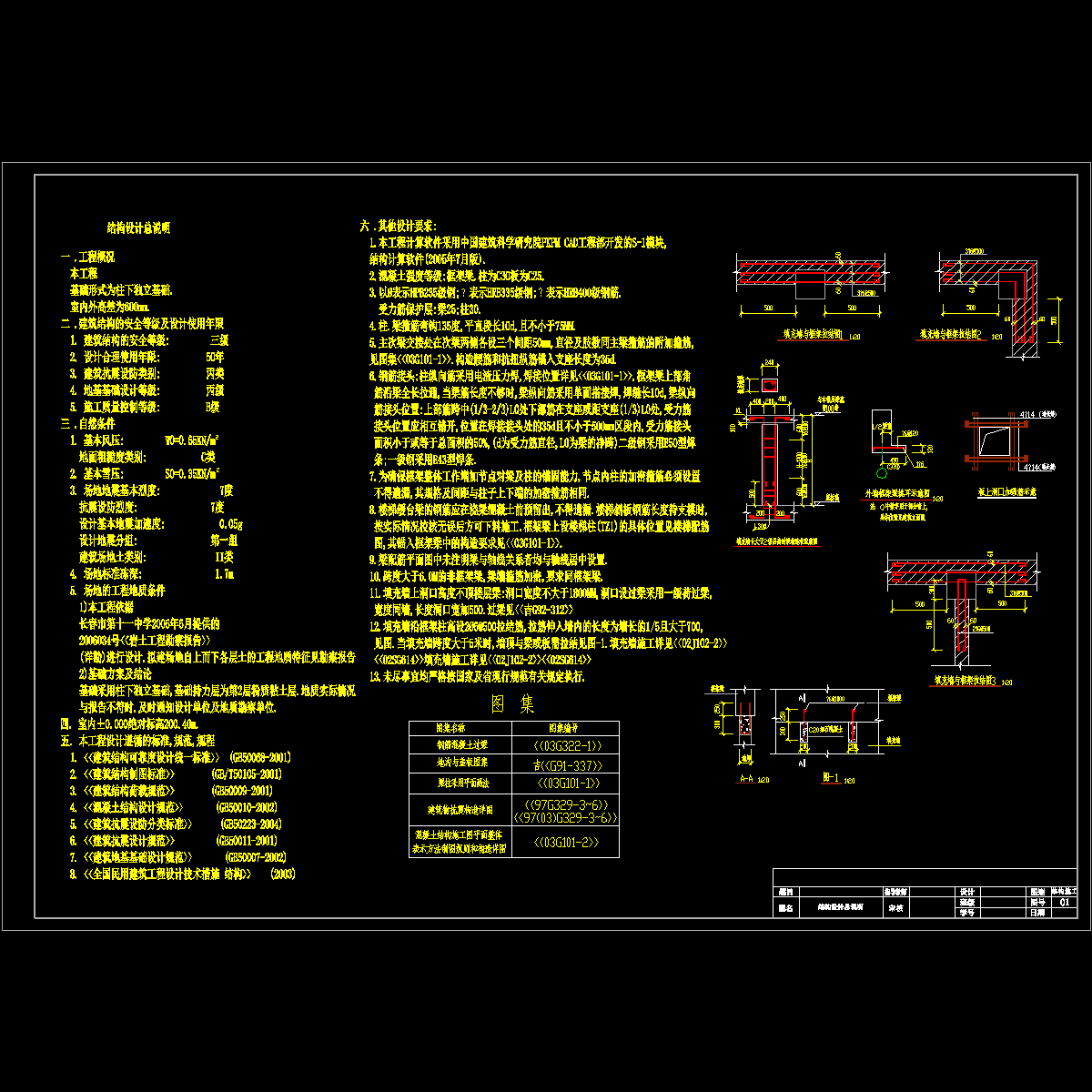

结构设计总说明.dwg
结构设计总说明.dwg
复件 进度计划.dwg
复件 进度计划.dwg
我的平面图布置图(终结版).dwg
我的平面图布置图(终结版).dwg
平面图布置图1.dwg
平面图布置图1.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eddcf02fc0cws0desc2.rar

2.8 MB

下载  售价: 100 积分    赚积分
