[CAD]6层学生公寓楼设计（建筑施工图纸，结构施工图纸、计算书及工程说明）.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计中走廊宽为2.7m，大于走廊的最小净宽为2.15m。确定楼梯开间进深尺寸，根据上述计算，考虑到建筑模数要求，将开间尺寸定为3900mm，则梯段宽度为1800mm。根据平台宽度大于等于梯段宽度的规定，平台宽度亦取2335mm。踏步数：第一跑梯段踏步数为1800/150=12；第二跑梯段踏步数是1800/150=12。 　　建筑高18.9m，表面为灰色大理石面层。底层与标准层层高均为3.6m，经初步估算，净高符合要求。该项目设计采用的平行双跑楼梯，楼段踏步b×h＝150mm×300mm，满足公寓建筑楼梯踏步b≥280mm，h≤160mm的规定[6]。 　　 　　稿件内容包括、结构、建筑施工图及说明文本。计算书

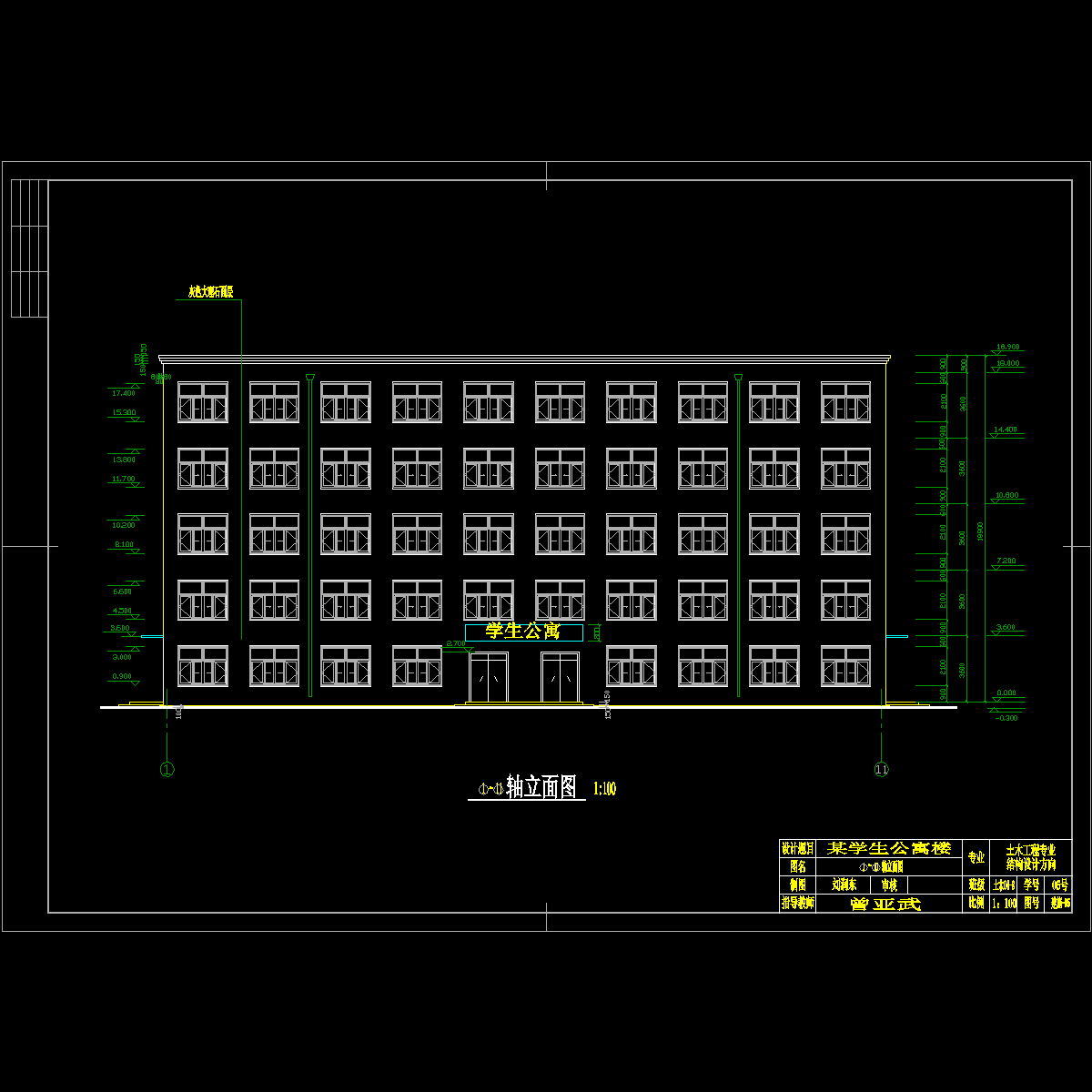

1-11轴立面图.dwg

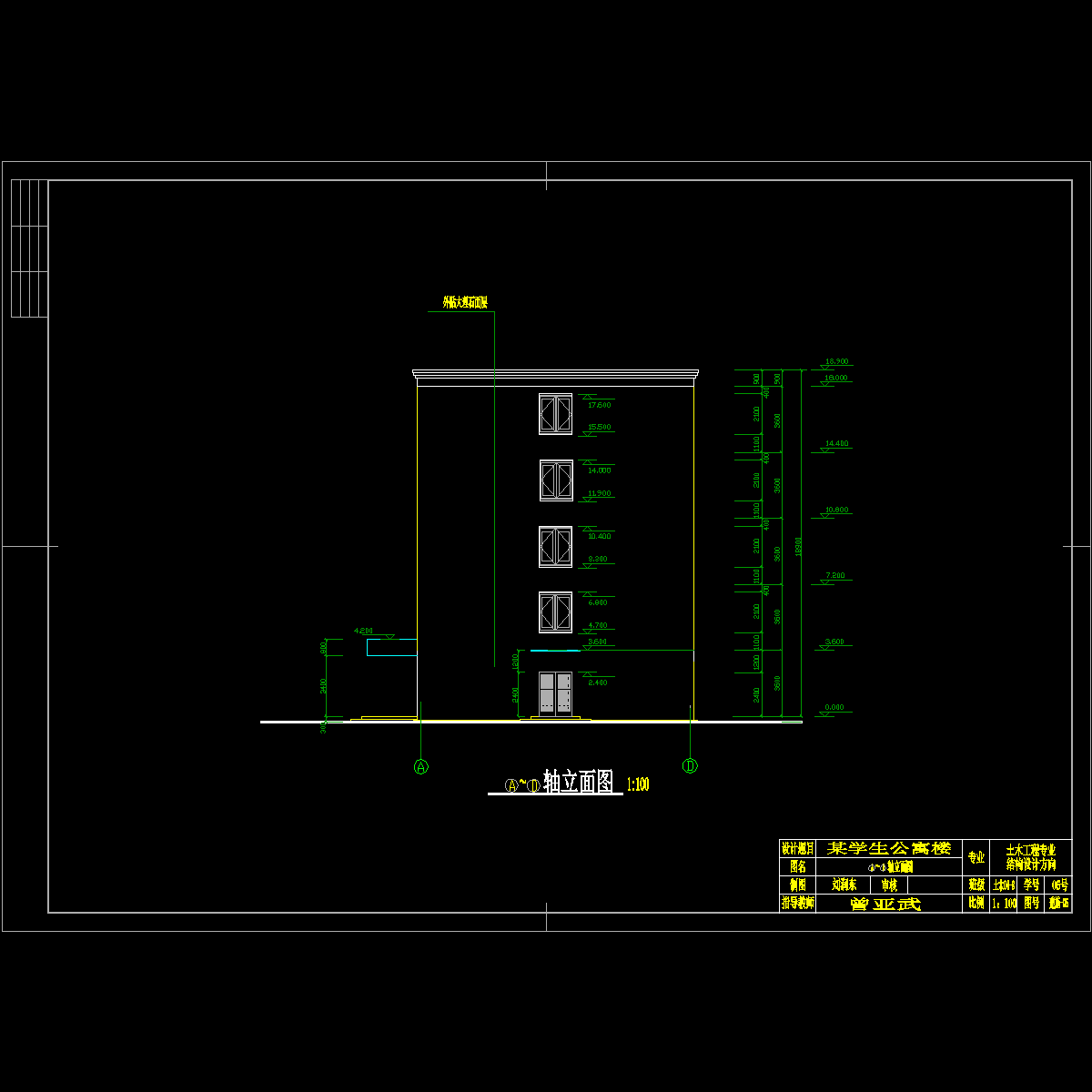

a~d轴立面图.dwg

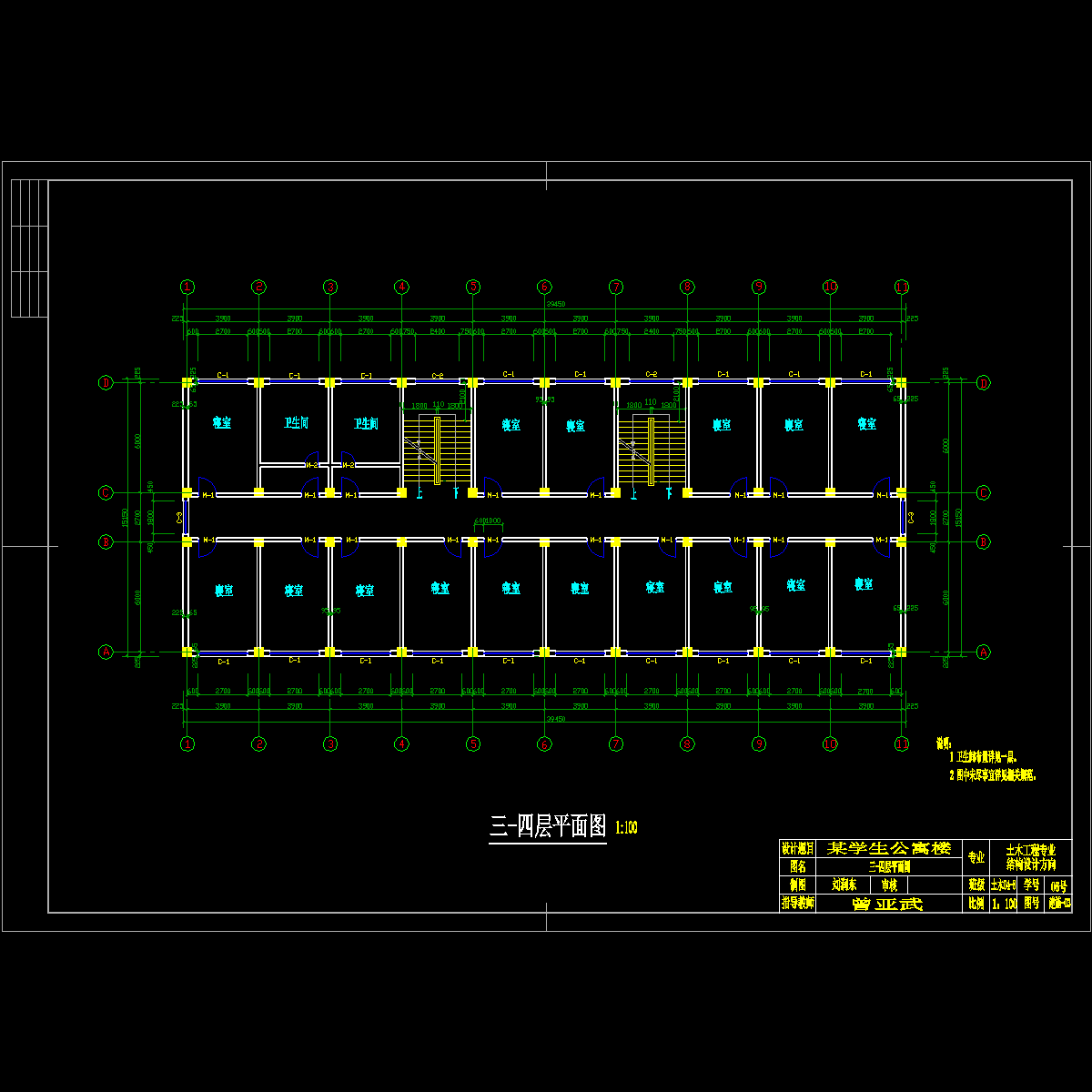

三-四层平面图2.dwg

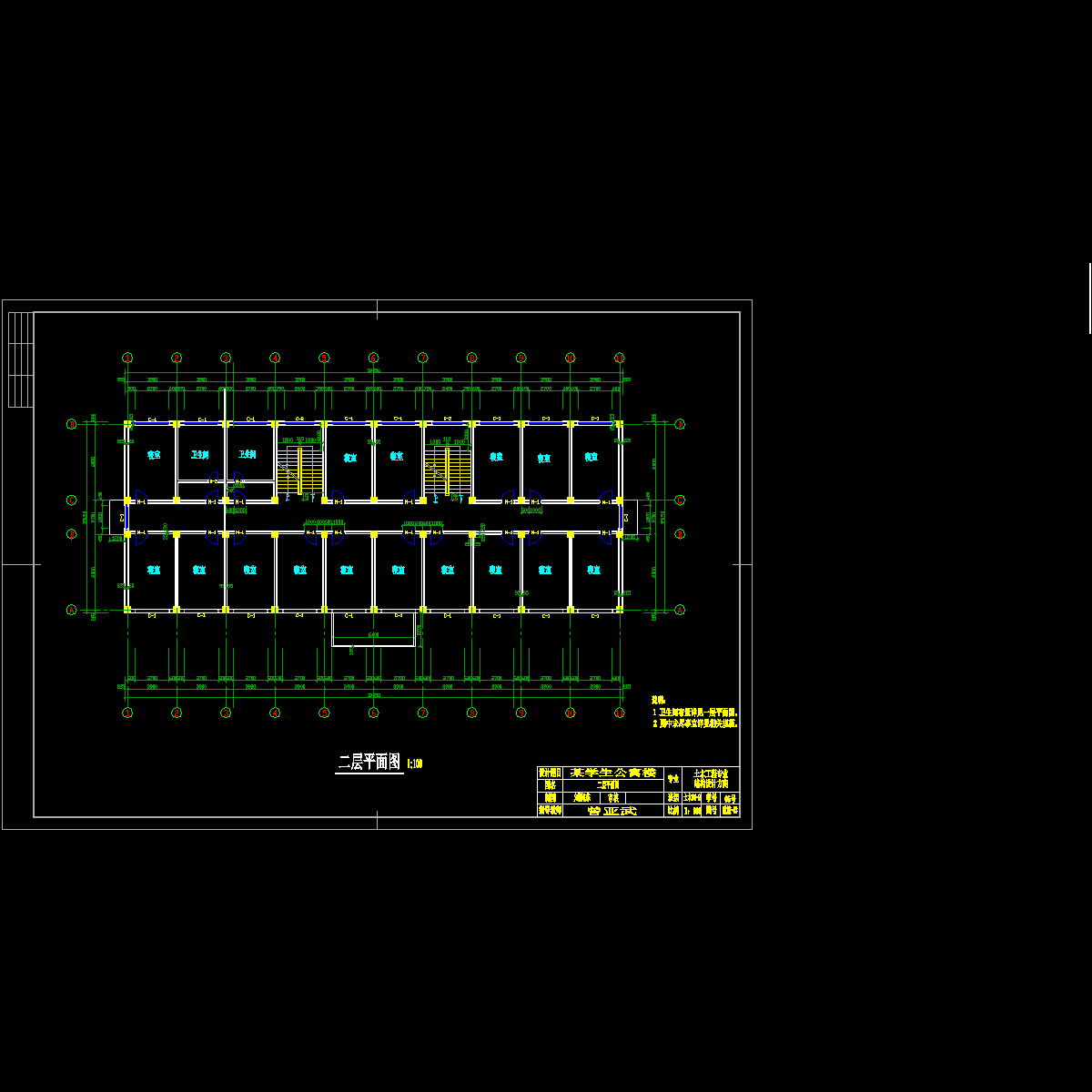

二层平面图2.dwg

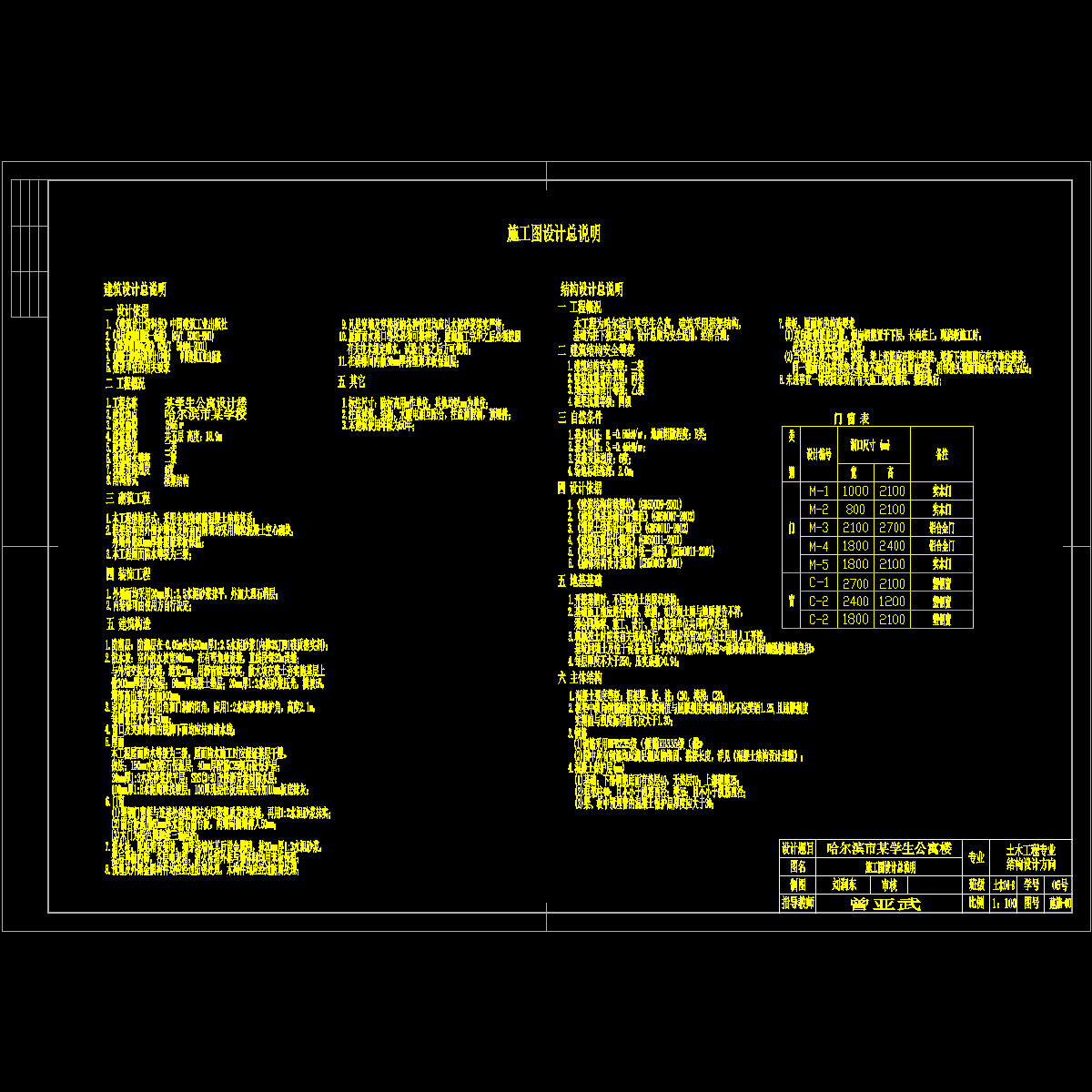

设计总说明.dwg

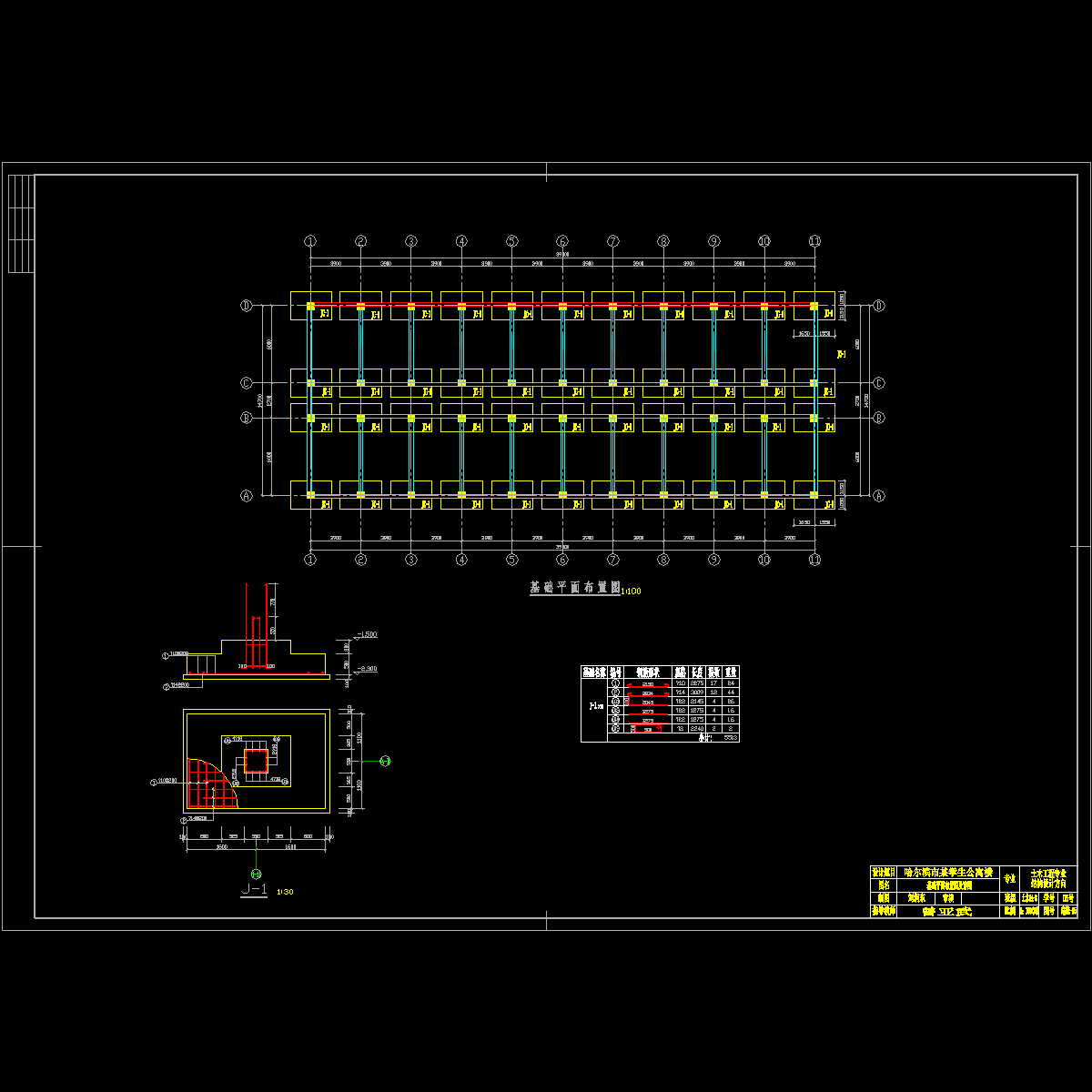

基础平面图.dwg

屋面板配筋图.dwg

框架配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
