目 录
-
一.编制说明 1
-
1.编制依据 1
-
2.编制范围及说明 1
-
二.项目概要 1
-
1.工程性质 1
-
2.地理位置及周边环境 2
-
3.现场情况简介 2
-
4.临时设施搭设情况 2
-
三.临时设施施工说明 3
-
1.
场地布置
原则 3
-
2.临时设施分类 4
-
3.临时设施结构类型及构造要求 4
-
4.施工现场临时设施装饰构造说明 4
-
四.临时设施布置 5
-
1.现场办公区布置 5
-
1.1办公楼布置 5
-
1.2会议室布置 6
-
1.3 食堂及就餐间的设置 7
-
1.4 宿舍 8
-
1.5 卫生包干图 8
-
2.生活区临设布置 9
-
2.1 基本要求 9
-
2.2 现场大门和围墙布置 10
-
2.3 现场卫生设施的布置 12
-
五.临时设施的材料、制作、安装及验收 13
-
1.临时性建筑物材料 13
-
2.临时性建筑物制作 13
-
3.彩钢夹芯板临时性建筑物安装 15
-
4.临时性建筑物构配件的检查与验收 16
-
六.临电布置 16
-
七.临水布置 17
-
1.施工用水平面布置 17
-
八.排水布置 17
-
1.平面布置 17
-
2.对雨季和汛期现场排水系统的日常维修措施 18
-
九.道路 18
-
十.消防布置 18
-
十一.场地管理 19
-
1.管理目标 19
-
2.人员配备 19
-
十二.临设拆除管理 20
-
1.施工前准备 20
-
2.施工阶段管理 20
-
3.临时设施拆除措施 20
-
十三.流行性疾病防治措施 21
-
十四.主要职业健康安全和环境管理措施 22
-
1.职业健康安全管理措施 22
-
2.环境管理措施 22
-
十五.创建节约型工地的措施 24
-
-
附 图
-

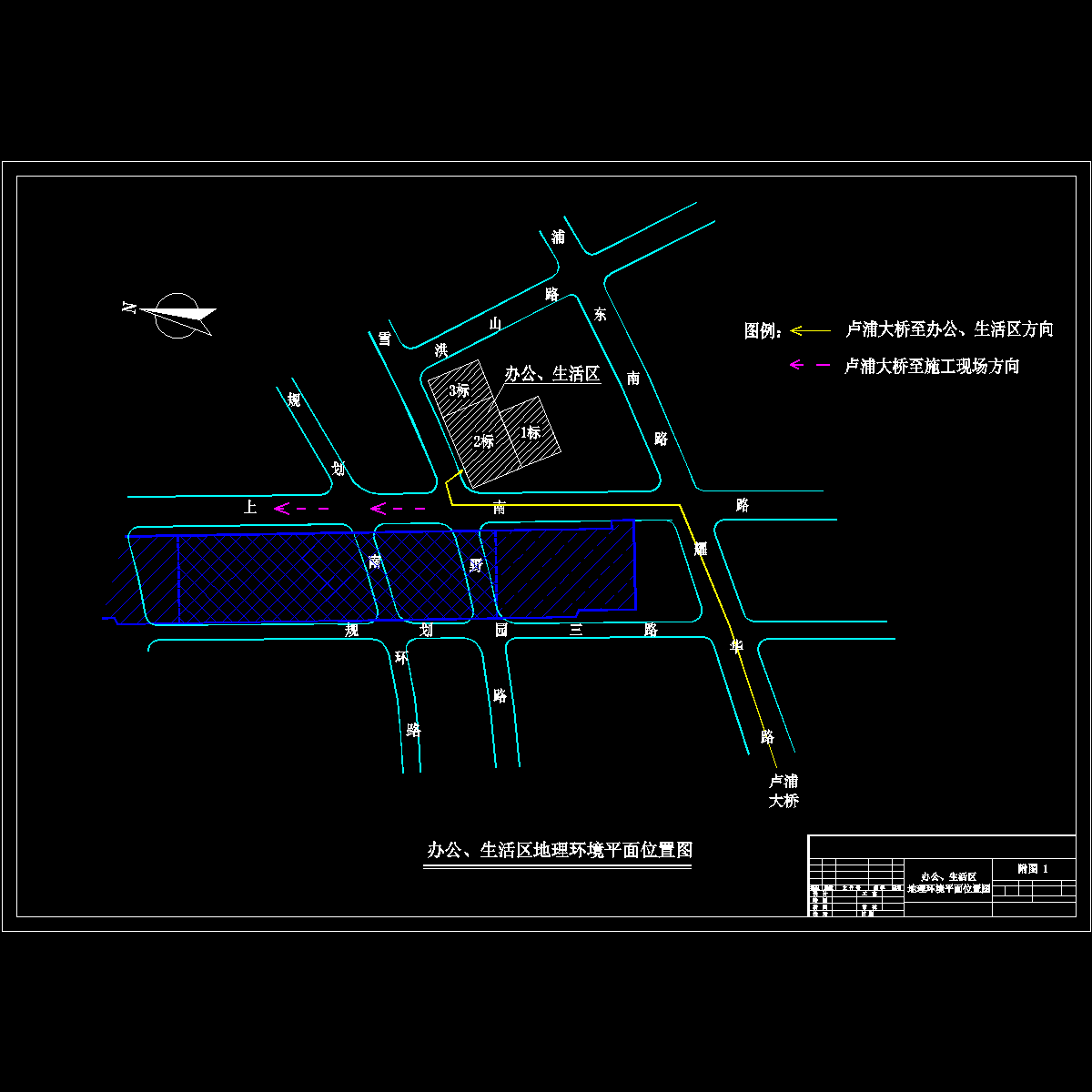

附图 1：《办公、生活区地理位置平面图》
-
附图 2：《办公、生活区
平面布置图
》
-
附图 3：《1#办公楼平面布置图》
-
附图 4：《2#办公楼平面布置图》
-
附图 5：《宿舍楼平面布置布置图》
-
附图 6：《生活区厕所详图》
-
附图 7：《化粪池详图》
-
附图 8：《生活区浴室详图》
-
附图 9：《员工活动室详图》
-

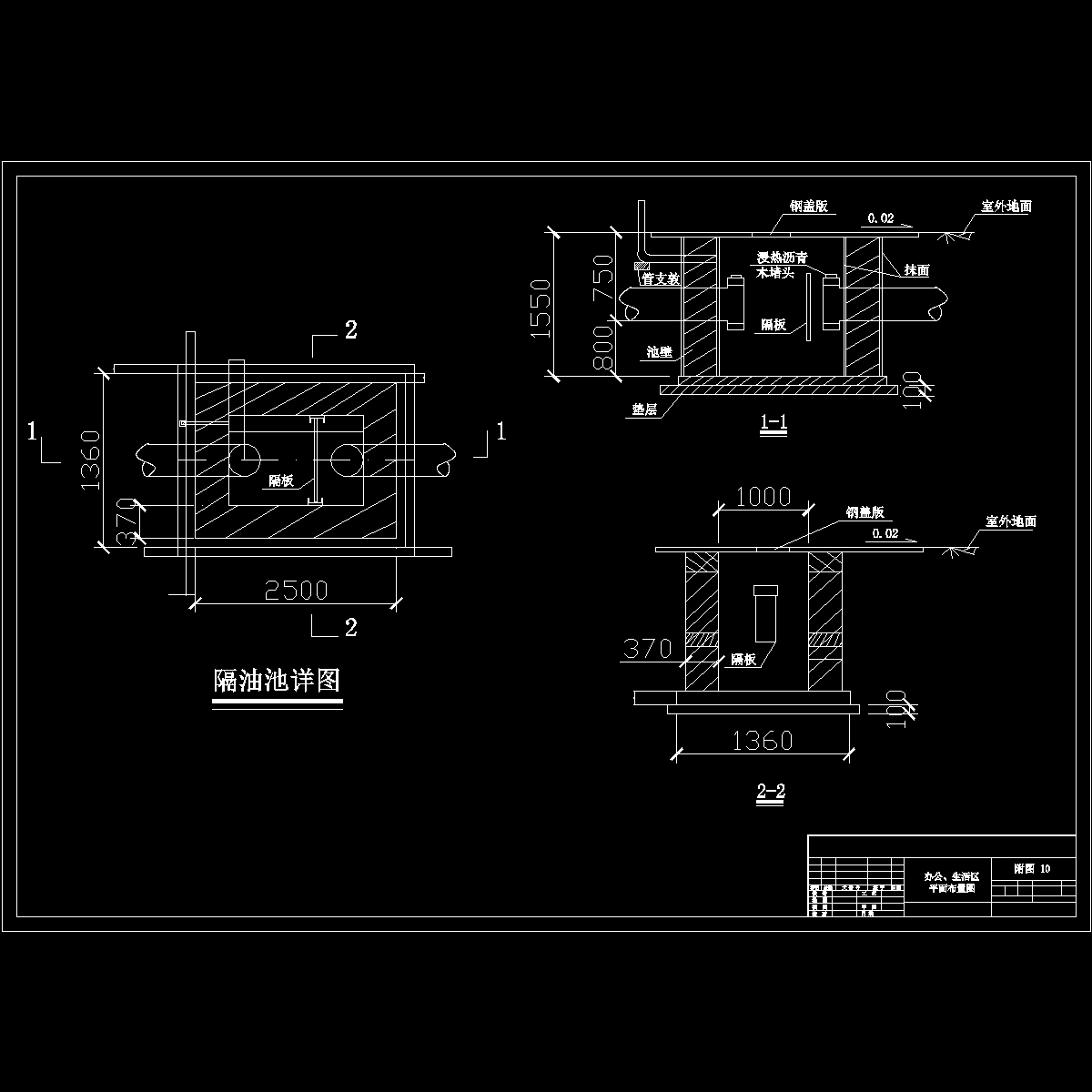

附图 10：《隔油池详图》
-

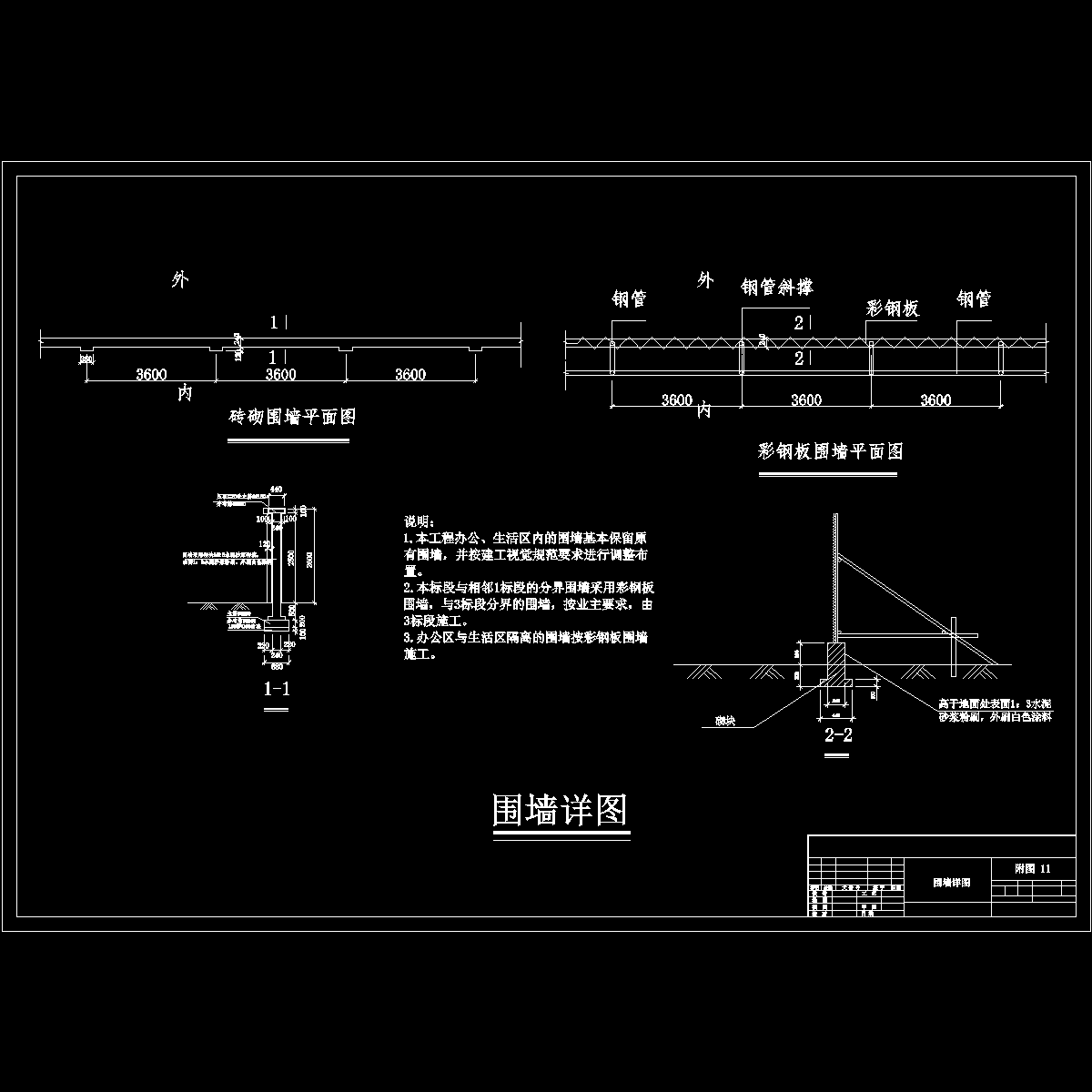

附图 11：《围墙详图》
-

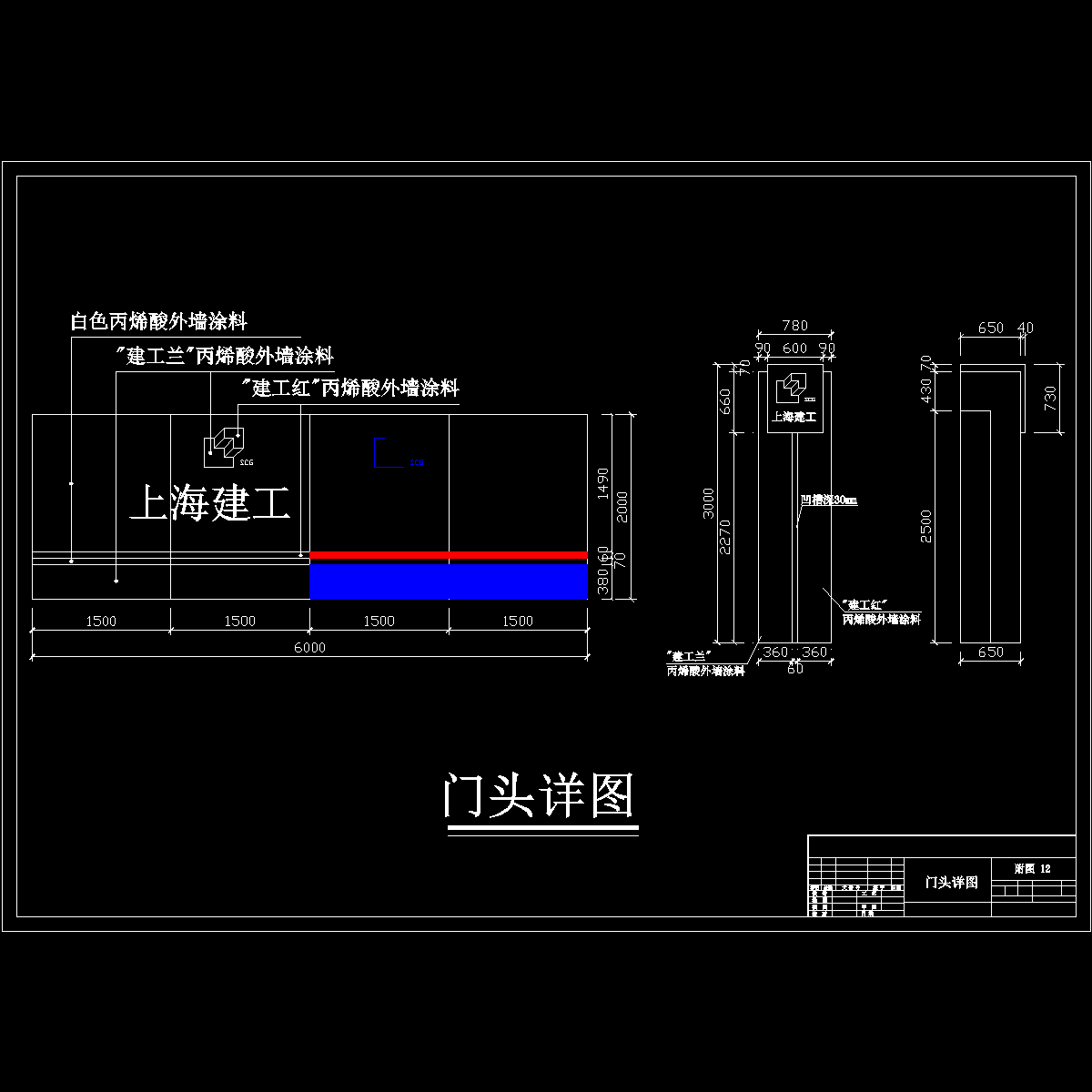

附图 12：《门头详图》
-

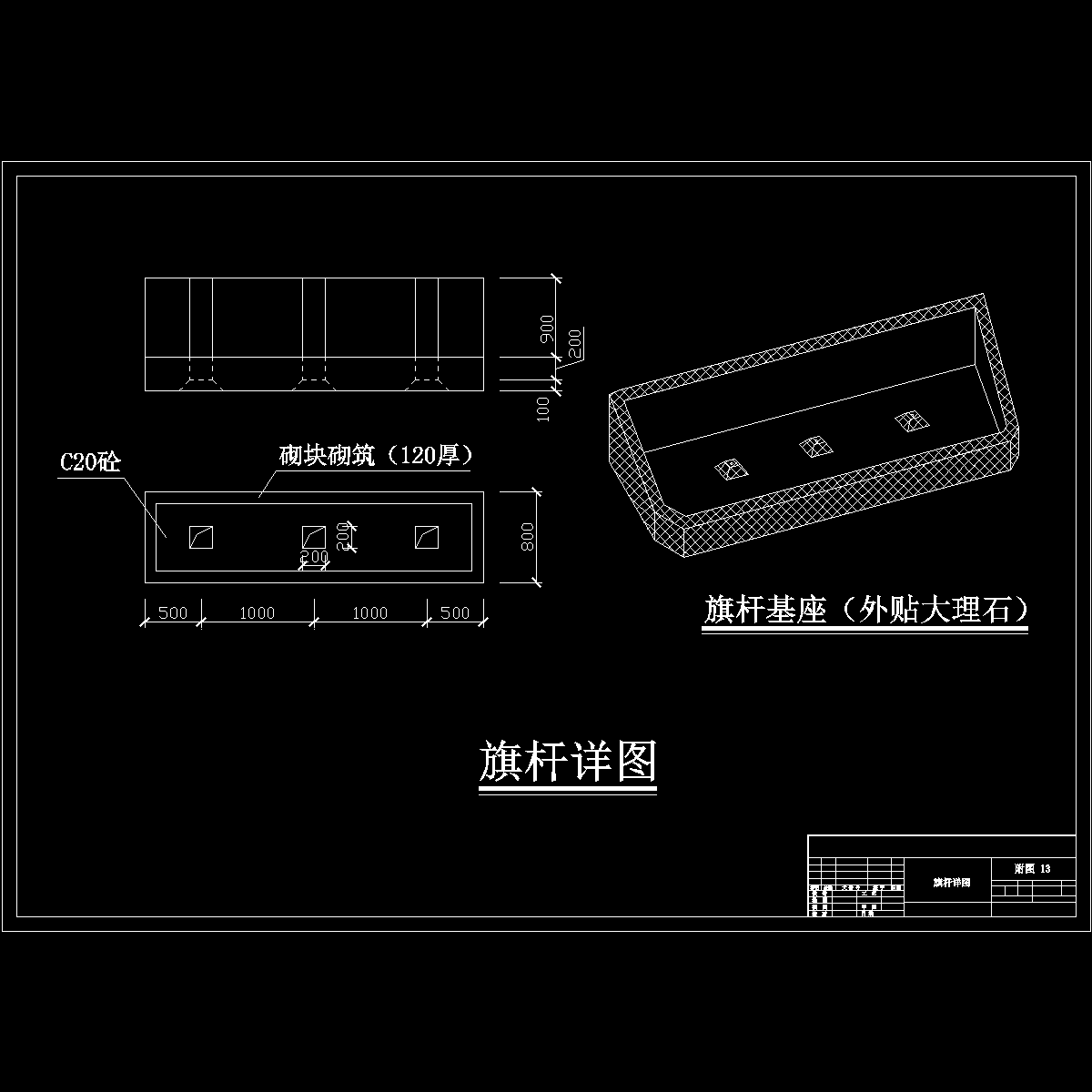

附图 13：《旗杆详图》
-
附图 14：《指引牌详图》
-
附图 15：《水槽详图》
-
附图 16：《凉衣架详图》
-
附图 17：《办公、生活区临时用水平面布置图》
-
附图 18：《办公、生活区临时排水平面布置图》
-
附图 19：《三级沉淀池详图》
-
附图 20：《排水沟详图》
-
附图 21：《道路剖面图》
-
附 件
-

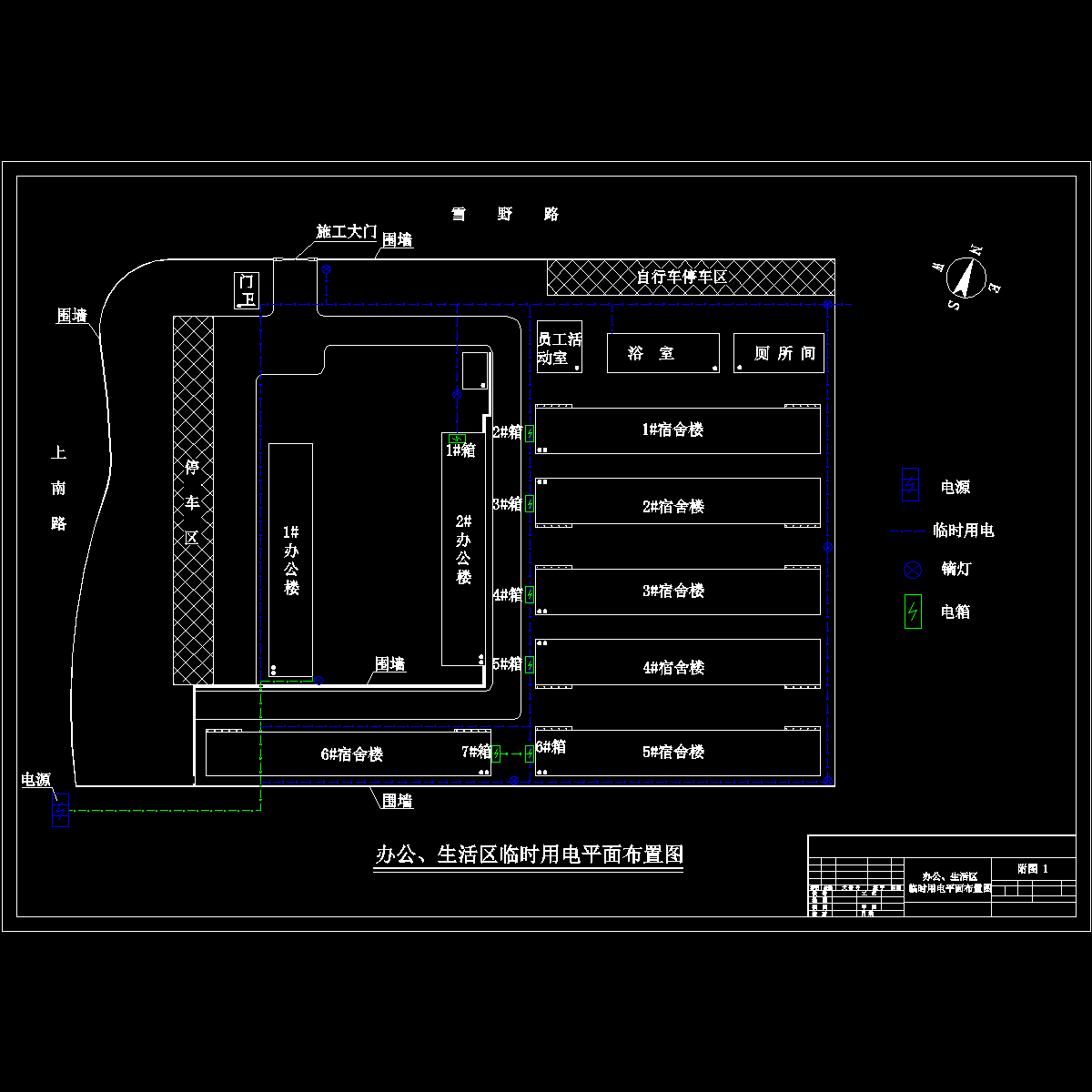

附件 1：《办公、生活区临时用电
施工组织设计
》
附件详情
3.现场情况简介
目前，业主提供给施工单位一幢二层彩钢板活动房，上下共计18间。
电源、水源均从位于区域西侧的上南路引入，提供的总电源为630KVA，提供的总水源为1根Ф75mm。供3个标段同时使用。本标段的用水、用电均由总入口引入。目前，场内自然地坪高差约有1000mm。
办公室：业主提供的一幢二层彩钢板活动房做现场办公室用。此外，根据需要再搭设一幢二层彩钢板活动房，上下共计18间，底层用做厨房、食堂及小餐厅，二层作为办公室使用。厨房及小餐厅入口设置在办公区一侧，食堂入口设置在生活区一侧。办公区与生活区用彩钢板围墙隔离。
该项目办公、生活区的临时设施根据业主及总公司的文明施工和标化要求进行搭设。
1.场地布置原则
1.1 根据业主要求，在规定区域内合理布置临时用房。
1.2 合理安排规定区域内的道路，减少对其他标段总包单位的影响。
1.3 为方便管理将场地分为住宿区和办公区，各自独立，方便管理。
1.4 施工现场布置严格遵守有关规范规程、业主要求及上海建工集团视觉识别规范的相关内容。
..................
