6层框架结构办公楼建筑结构施工CAD图纸

[复制链接]

0

主题

0

帖子

1175

积分

超级版主

Rank: 8Rank: 8

积分
1175
发表于 2021-1-28 21:06:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 工程设计年代:近代.05
  • 图纸设计深度:施工图
  • 其它专业图纸:结构
  • 建筑面积:5000平方米
  • 建筑层数:六
  • 效果图:无
  • 有无人防:有

附件详情

本方案为华中科技大学某土木工程专业应届生毕业设计,某框架结构办公楼建筑结构施工图。
建筑地点:唐山市;
建筑类型:六层办公楼,框架填充墙结构;
建筑介绍:建筑面积约5000平方米,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取100mm,填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗使用:大门采用钢门,其它为木门,门洞尺寸为1.0m×2.4m,窗为铝合金窗,洞口尺寸为1.8m×2.1m。
地质条件:经地质勘察部门确定,此建筑场地为二类近震场地,设防烈度为8度。
柱网与层高:本办公楼采用柱距为7.2m的内廊式小柱网,边跨为5.7m,中间跨为2.4m,层高取3.6m;
图纸内容包括总平面图、各平立面图、基础平面布置图、基础详图、楼梯配筋图、轴框架配筋图、板结构平面图等共九个cad文档和1个计算书word文档。

2

3

4

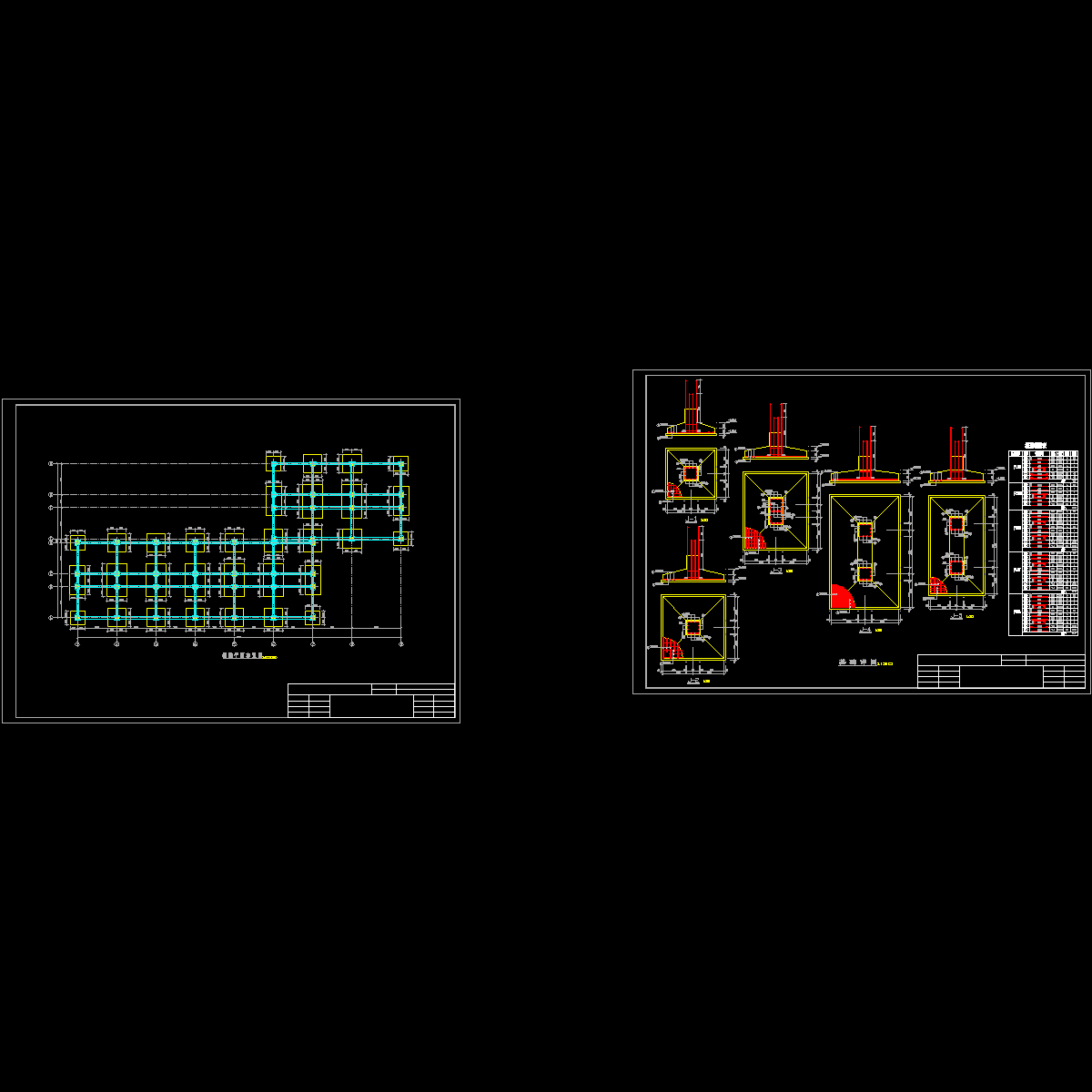

jcpm.dwg
jcpm.dwg

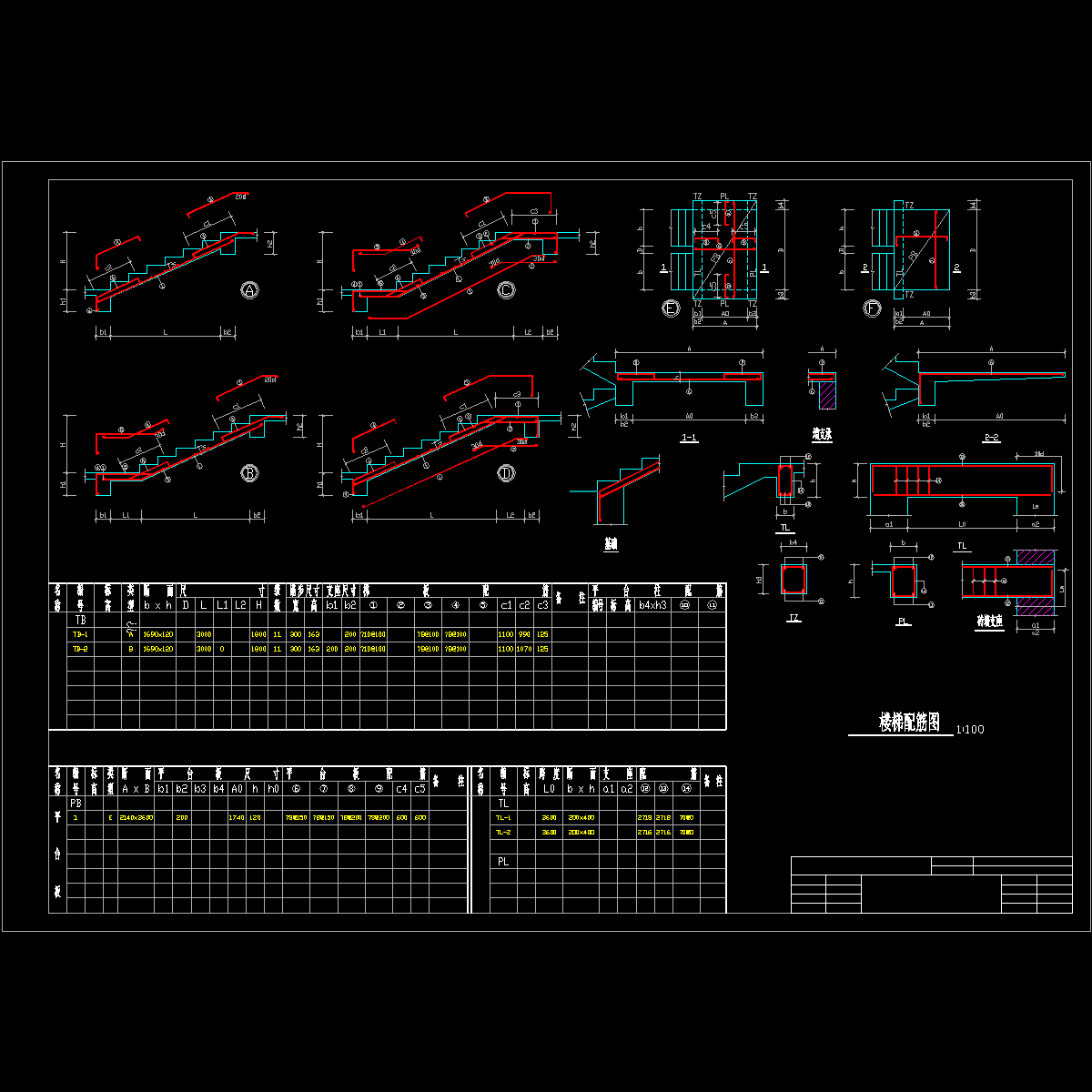

ltb-1.dwg
ltb-1.dwg

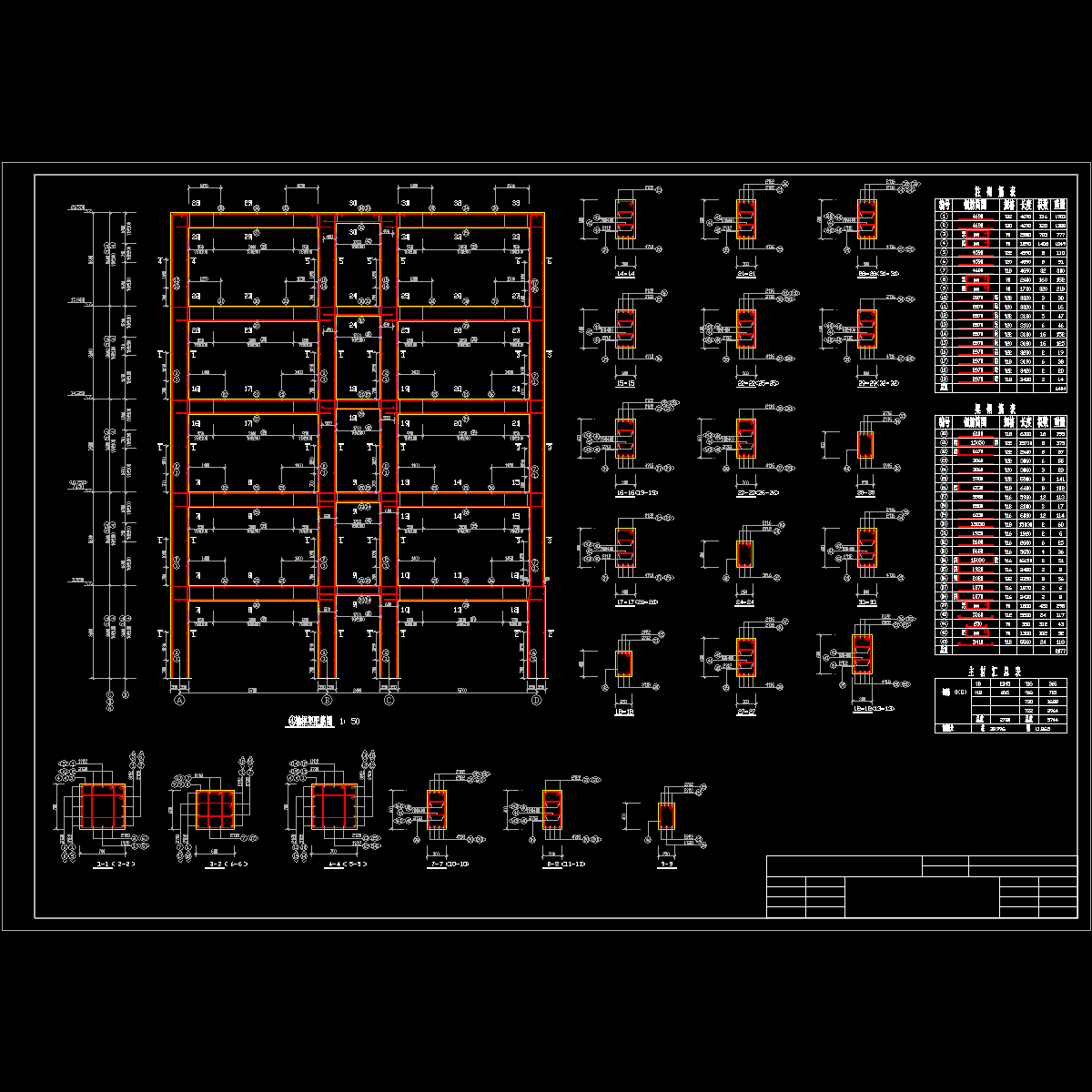

pk-4.dwg
pk-4.dwg
pm1.dwg
pm1.dwg

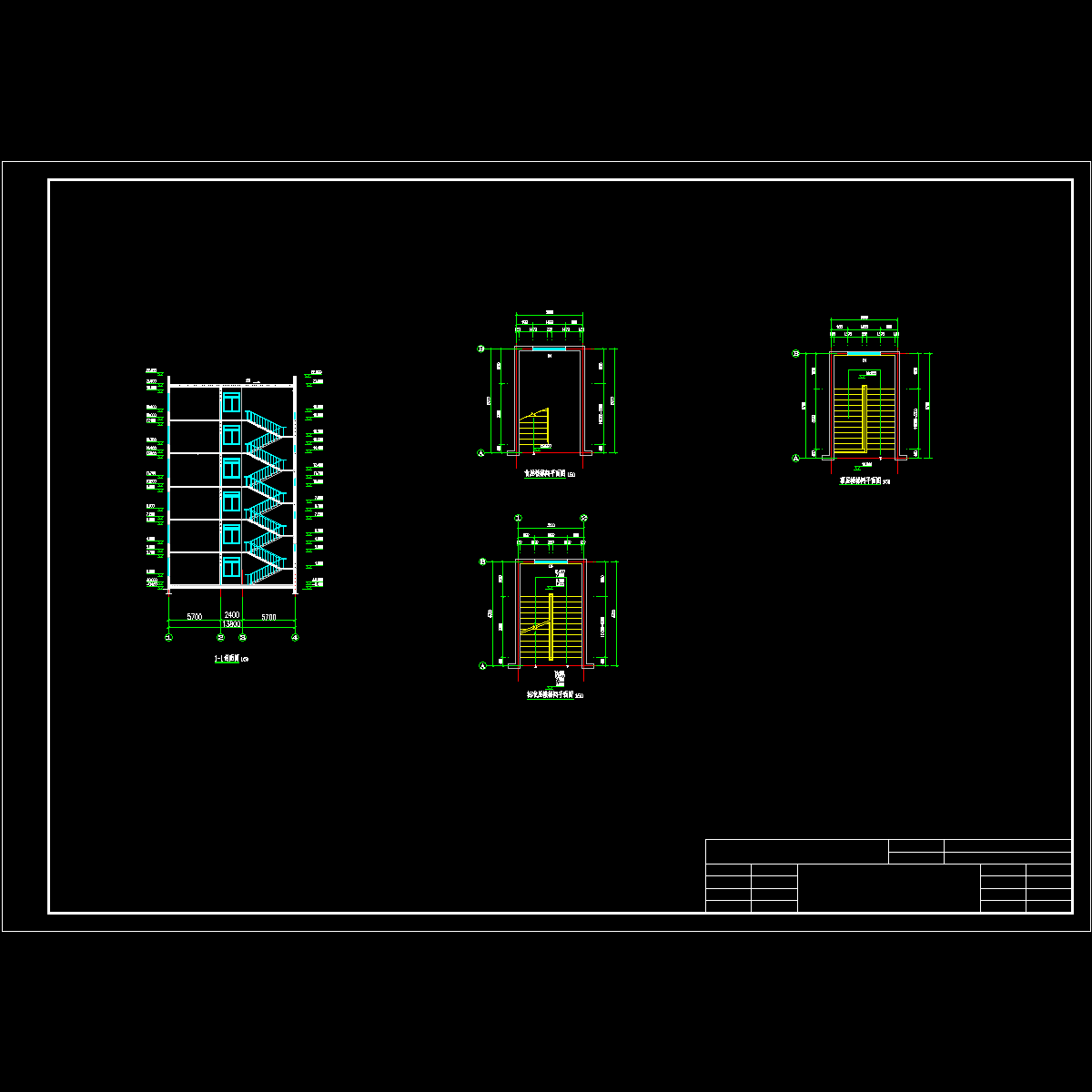

剖面_t3.dwg
剖面_t3.dwg

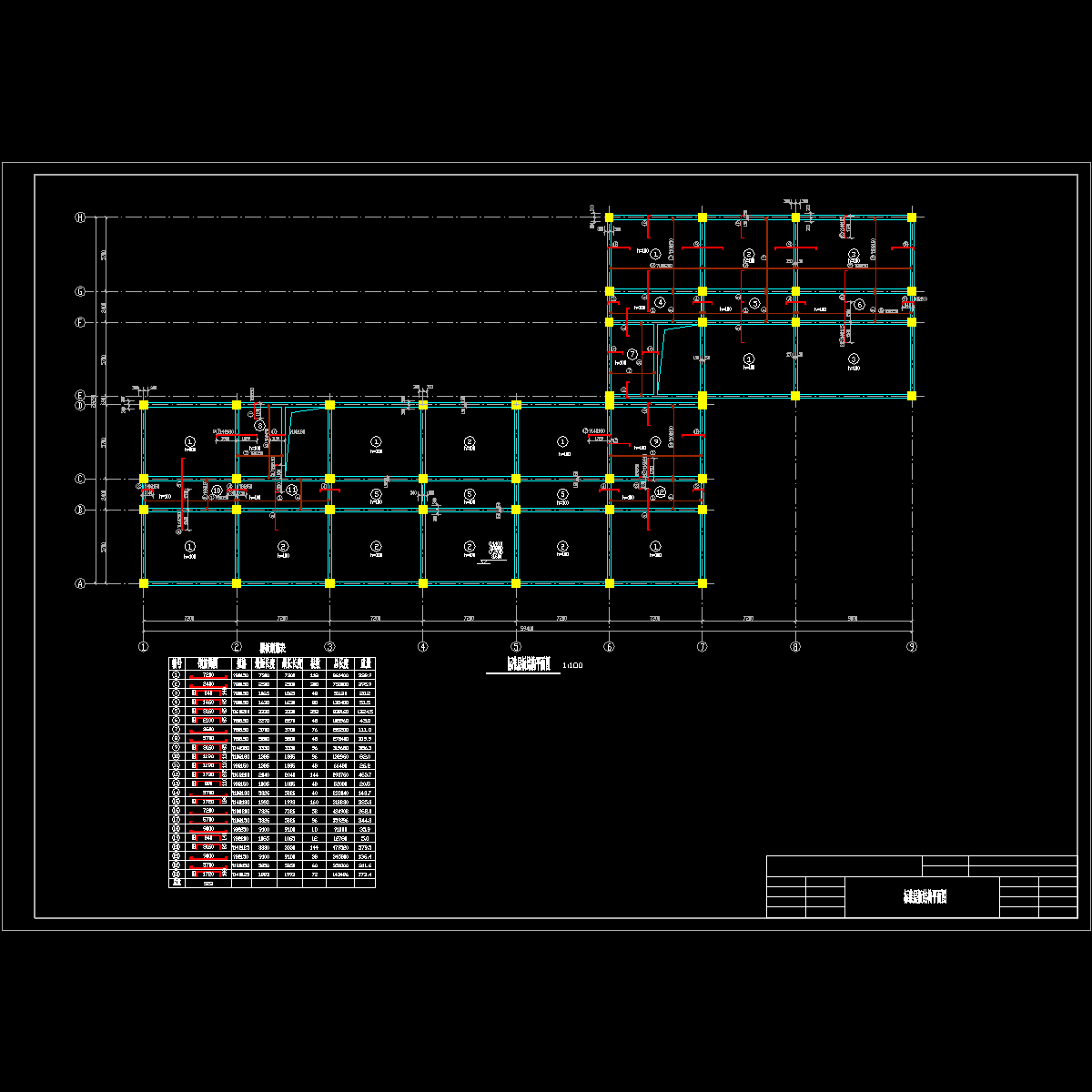

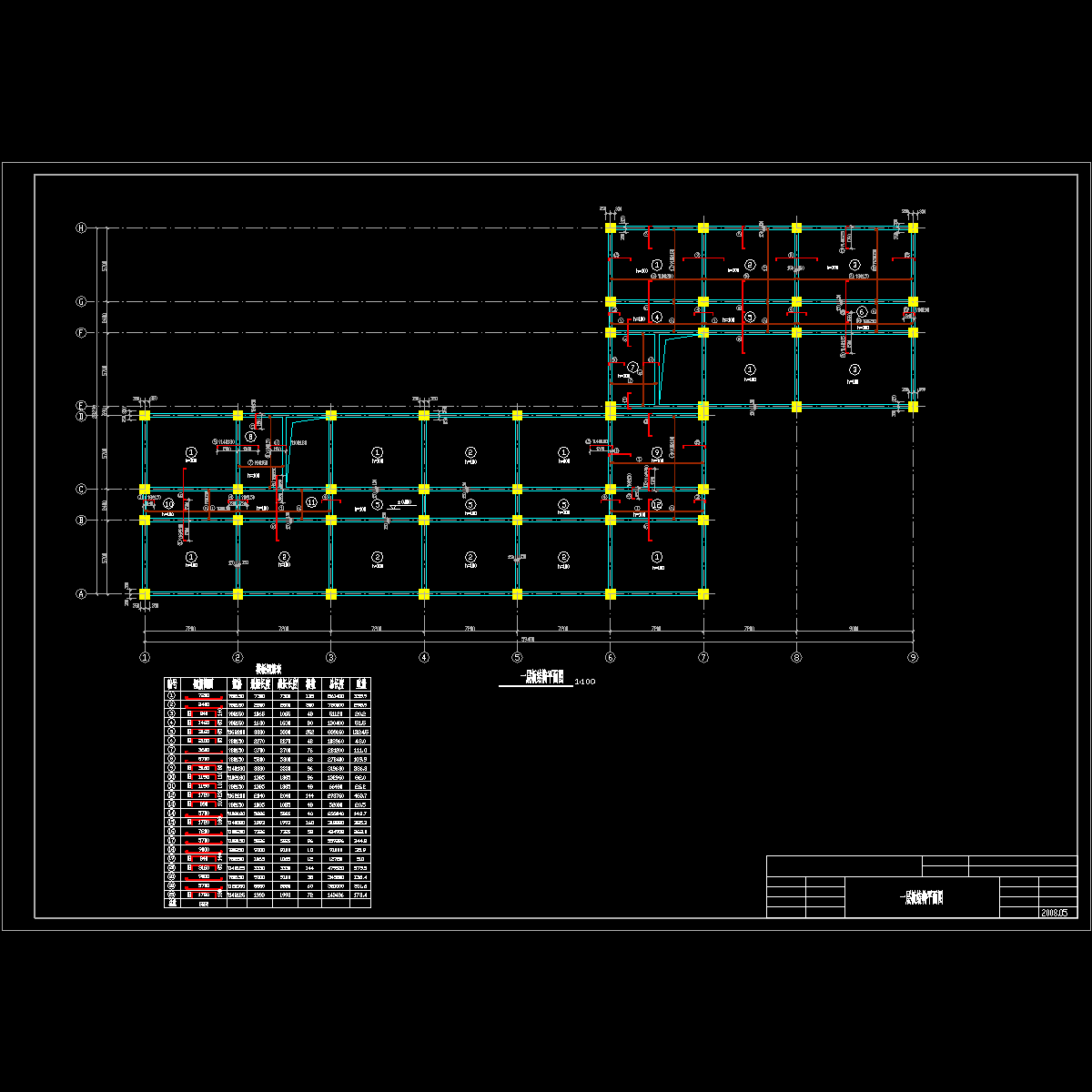

板2--5.dwg
板2--5.dwg
毕业设计_t3.dwg
毕业设计_t3.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewc1fc2dcc22f2fs.rar

1.56 MB

下载  售价: 100 积分    赚积分
