6层框架结构旅游区办公楼建筑结构施工CAD图纸

附件详情

该项目办公楼主楼地上6层、地下1层及辅楼2层，总建筑面积:9280.0平方米，主楼地下一层层高3.3m，一层4.2m，二层以上各层层高3.6m，辅楼一层层高4.2m，二层层高4.5m，框架结构，筏板基础，基础设计等级为丙级，7度设防。

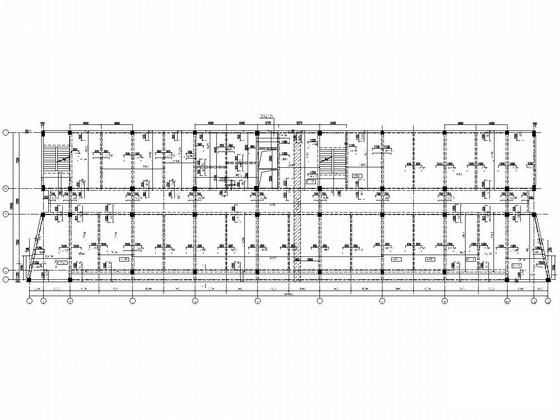

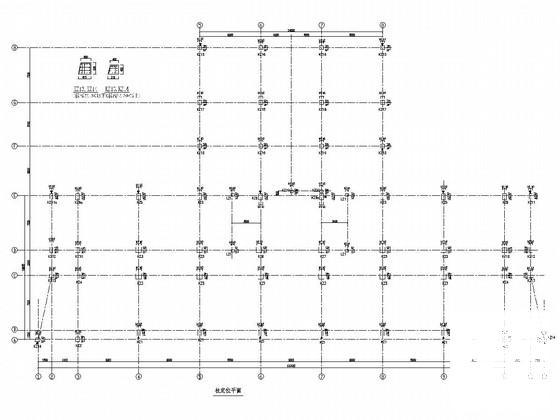

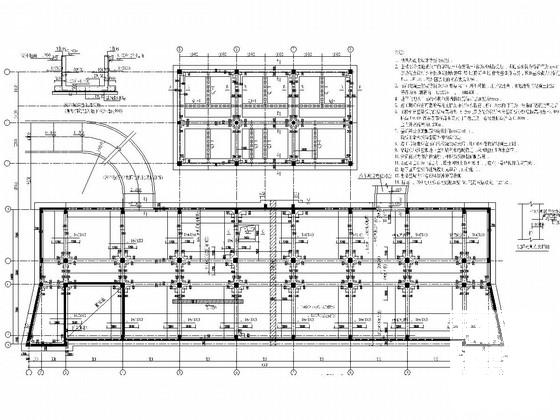

结构专业该资料包含：结构设计总说明，基础板配筋平面，基础梁配筋平面，柱定位平面，各层结构平面图，梁配筋图，水箱间层结构平面，楼梯图等共计17张图。

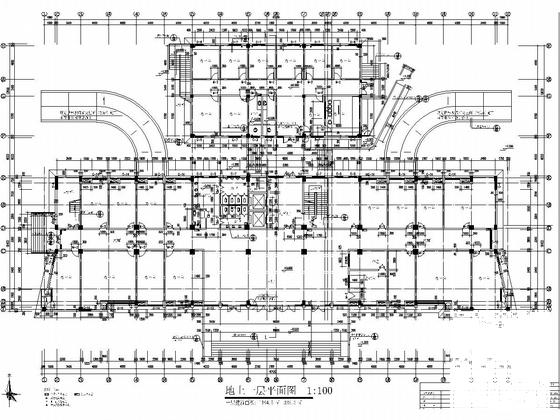

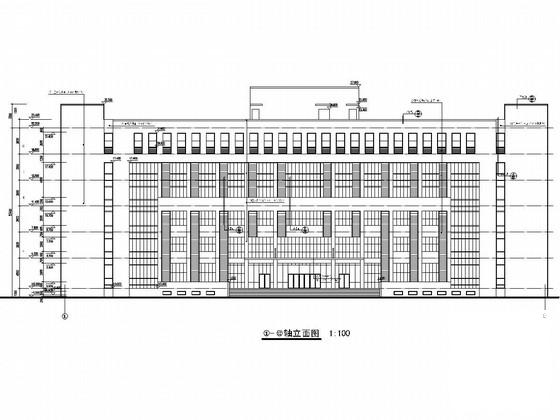

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，汽车坡道中轴剖面展开图， 楼梯详图 ，卫生间详图，节点详图，门窗详图等共计22张图。
