4层医院配套建筑施工CAD图纸

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医院附属用房
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：9张
• 建筑面积：7.902平方米
• 容积率：0.272 平方米
• 建筑密度：9.7%
• 绿化率：50.4%
• 地上层数：4层
• 效果图：无

附件详情

该项目为某四层医院配套 建筑施工 图，包括污水处理机房、氧气站，太平间，门诊楼，机房，后勤喽，后勤仓库，发热门诊，病房楼。
工程简介：
院区规划总用地：7.902平米；
院区用地(R)：7.902平米；
公建用地(R02)：2.326平米；
道路用地(R03)：3.007平米；
公共知名地产(R04)：2.569平米；
知名地产总面积39859.535平米；
公共知名地产组团级25687.257平米；
宅旁知名地产1912.249平米；
公共服务设施附属知名地产11060.034平米；
知名地产率50.4%
总建筑面积2.21879万平方米；
计算容积率建筑总面积2.14522万平方米；
地下建筑735.5平米；
综合(净)容积率0.272
总建筑密度9.7%
图纸内容包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共九个cad文档。

2

3

4

机房0810.dwg

门诊楼.dwg

太平间0810.dwg

污水处理机房、氧气站0810.dwg

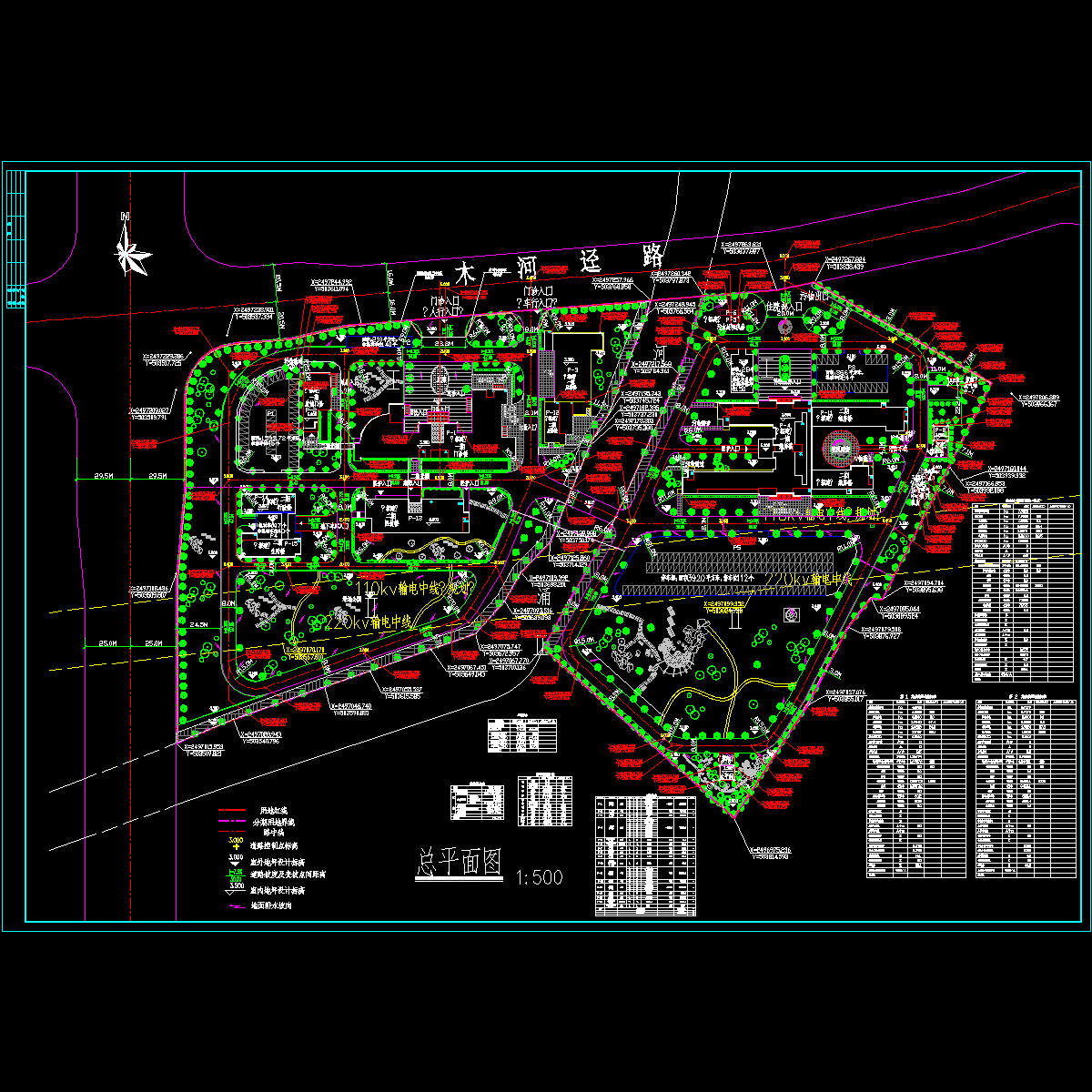

总规划图0901.dwg

病房楼1.dwg

发热门诊0823.dwg

后勤仓库.dwg

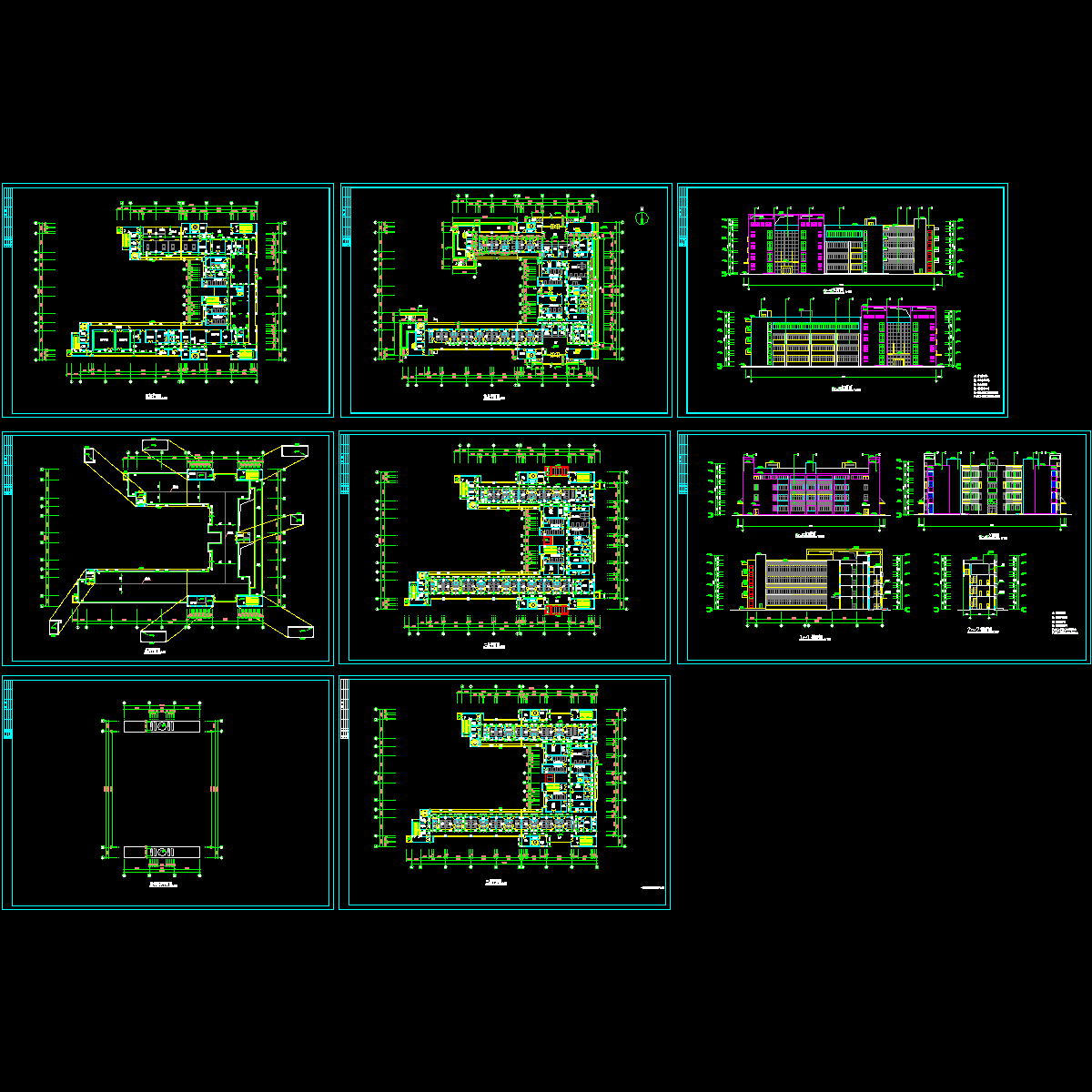

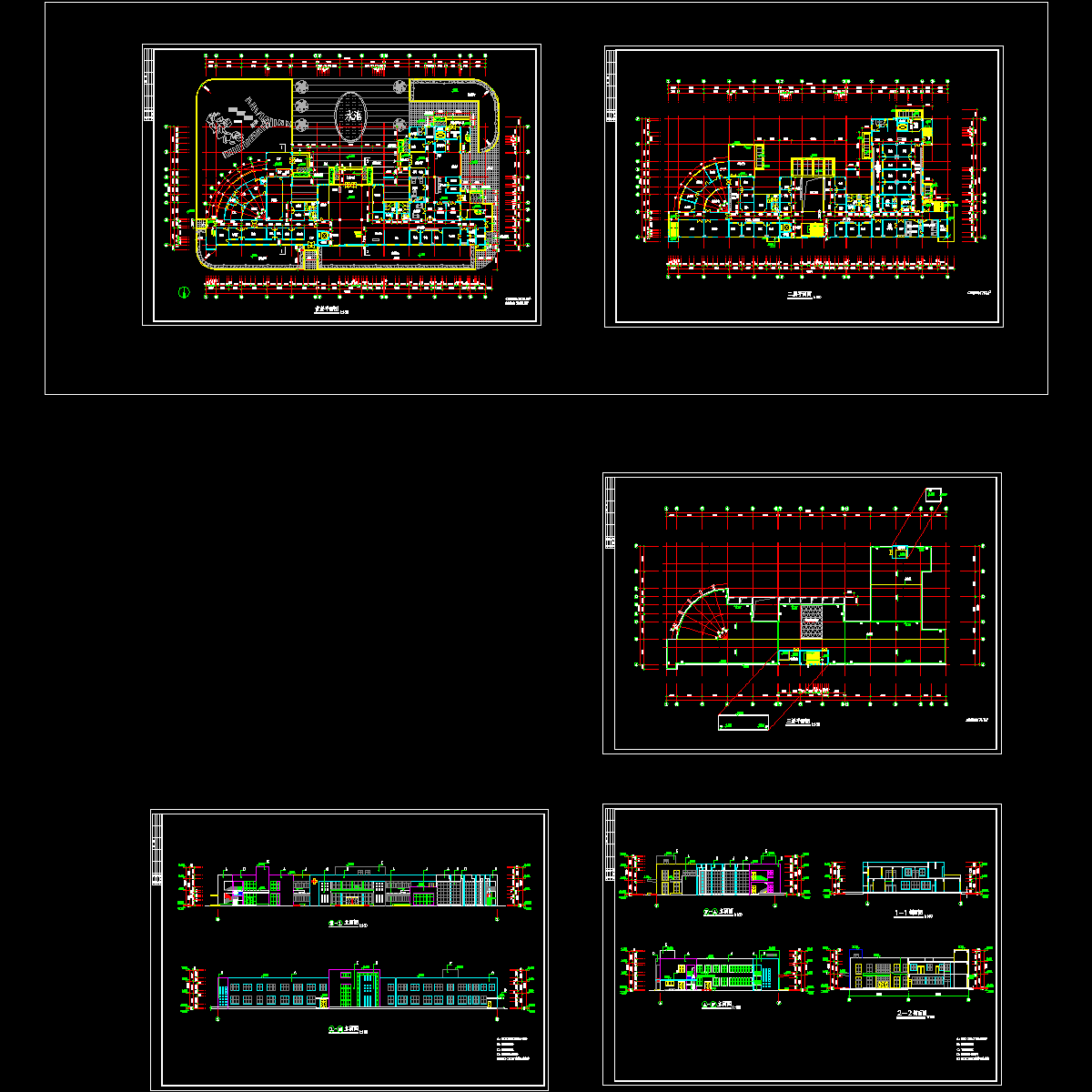

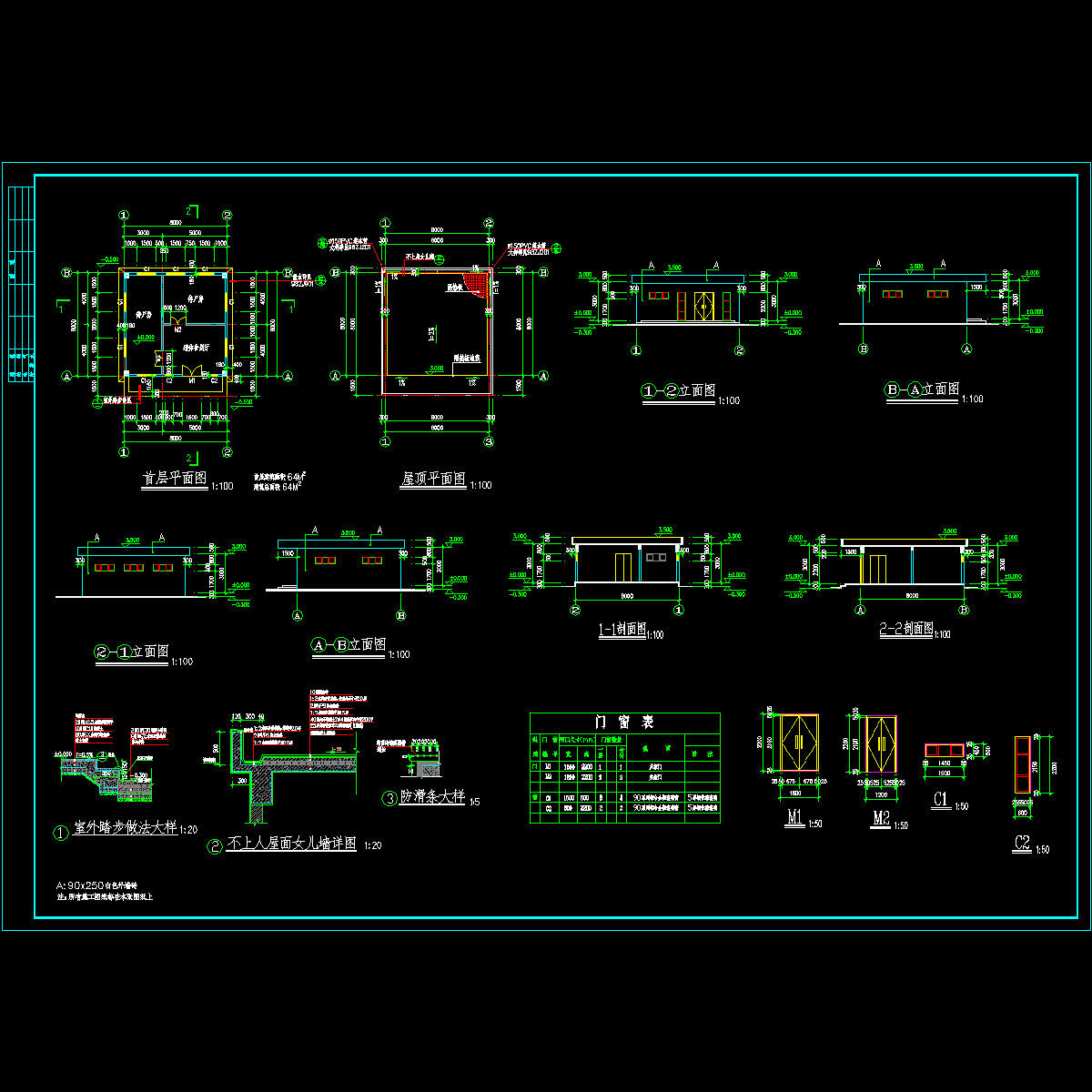

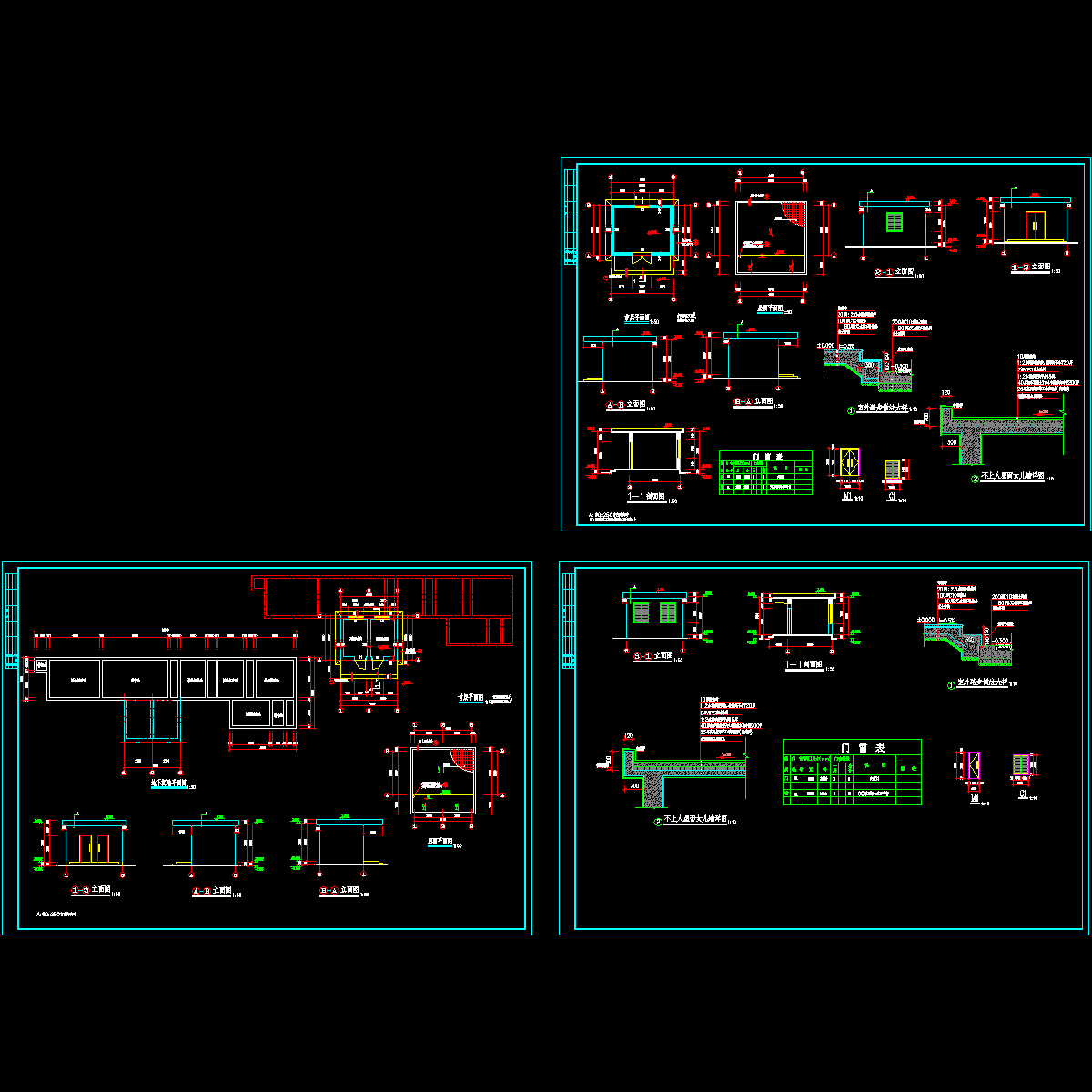

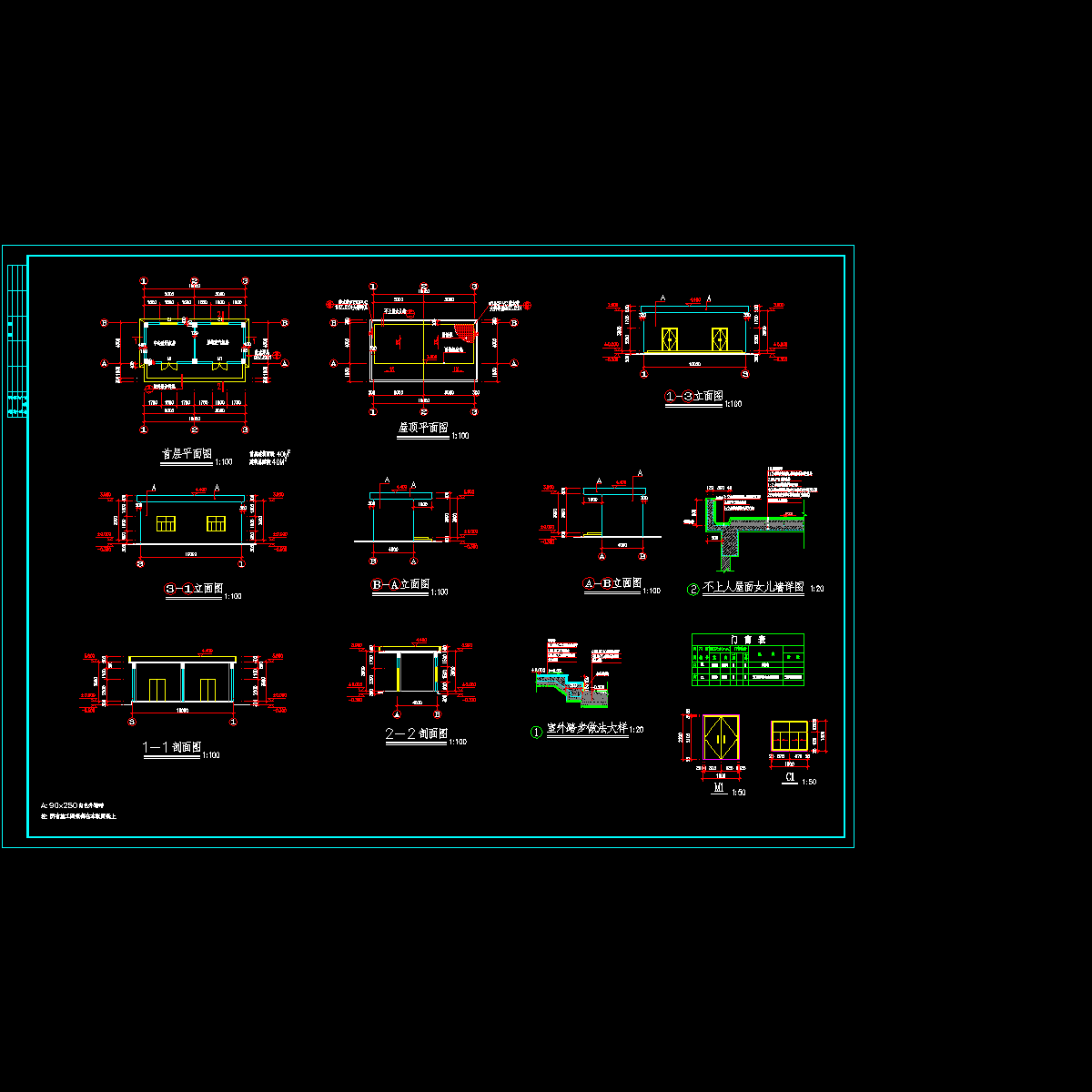

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
