5层公司新建厂房建筑结构电气给排水施工CAD图纸

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目地址：上海
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：162张
• 建筑面积：11959平方米
• 用地面积：13303平方米
• 容积率：0.9平方米
• 建筑密度：23.2%
• 地上层数：5层
• 效果图：无

附件详情

本项目为上海某公司新建厂房一期，包含综合楼、生产厂房、公用车间、检测车间、两个门卫和化学品仓库，7栋单体。
用地面积：13303平方米。
建筑面积：11959平方米。其中，综合楼2561平方米，生产厂房7904平方米，公用车间332平方米，检测车间1096平方米，两个门卫44平方米和14平方米，化学品仓库26平方米。
建筑密度：23.2%。
建筑容积率：0.9。
建筑结构：混凝土框架结构。
这份参考资料包含7栋单体的建筑、结构、电气、给排水施工图，共计162张图纸。

2

3

4

总图1106（审后）.dwg

生产厂房1106（审后）.dwg

门卫及化学品仓库1107（审后）.dwg

检测车间和公用车间1103（审后）.dwg

总图目录及详图1016.dwg

综合楼1106（审后）.dwg

检测车间和公用车(审图）.dwg

总图（审图）.dwg

生产厂房（审图）（含通用图）1007.dwg

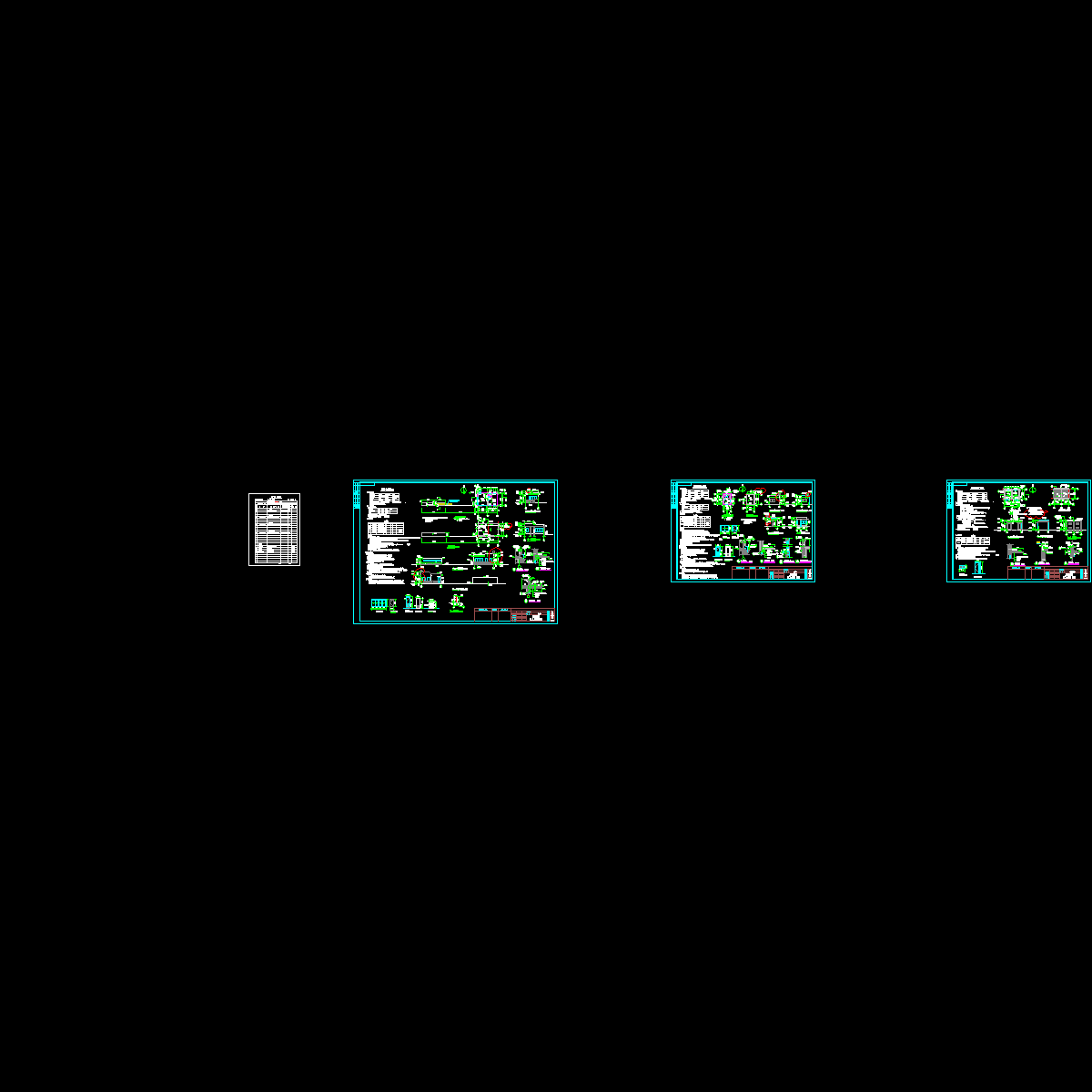

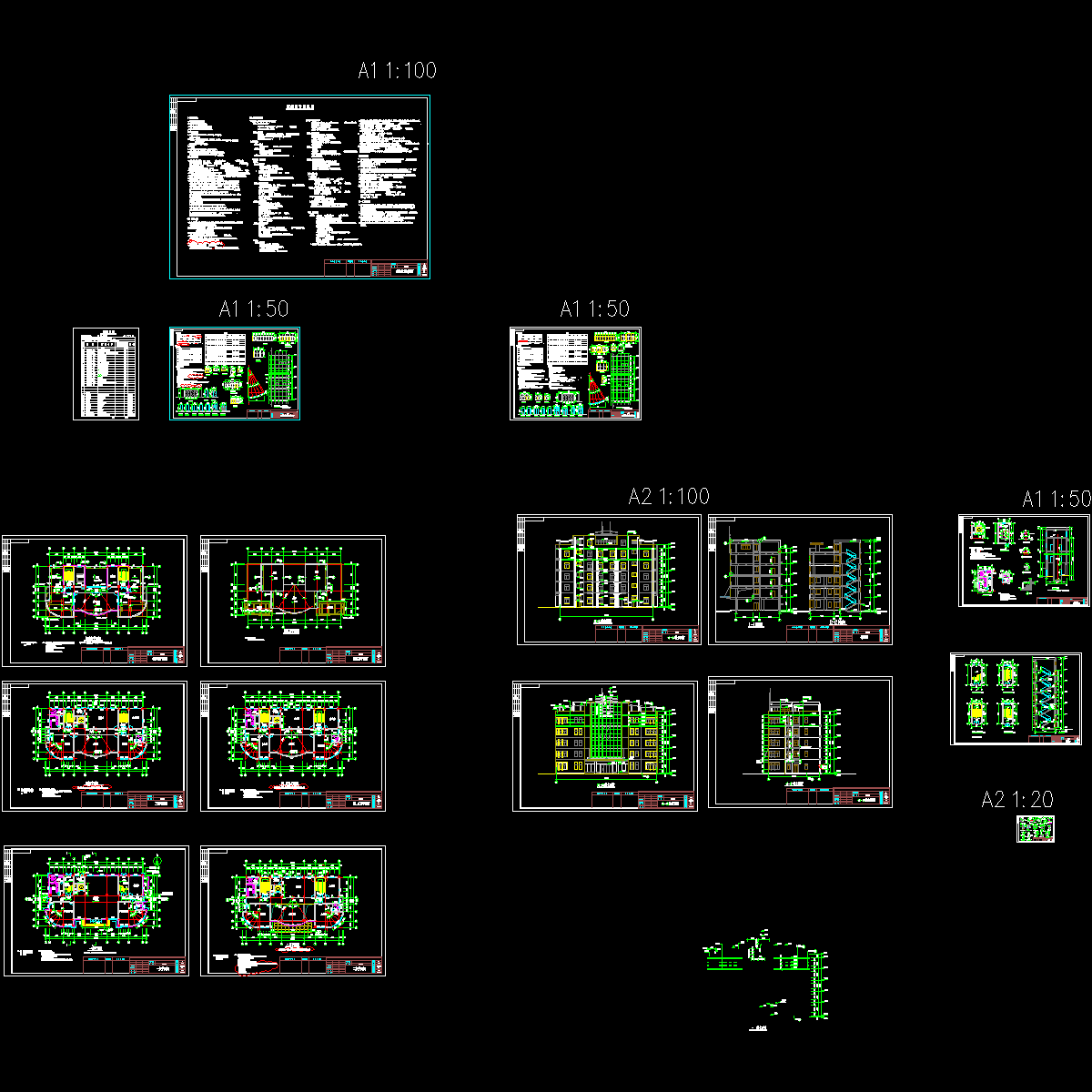

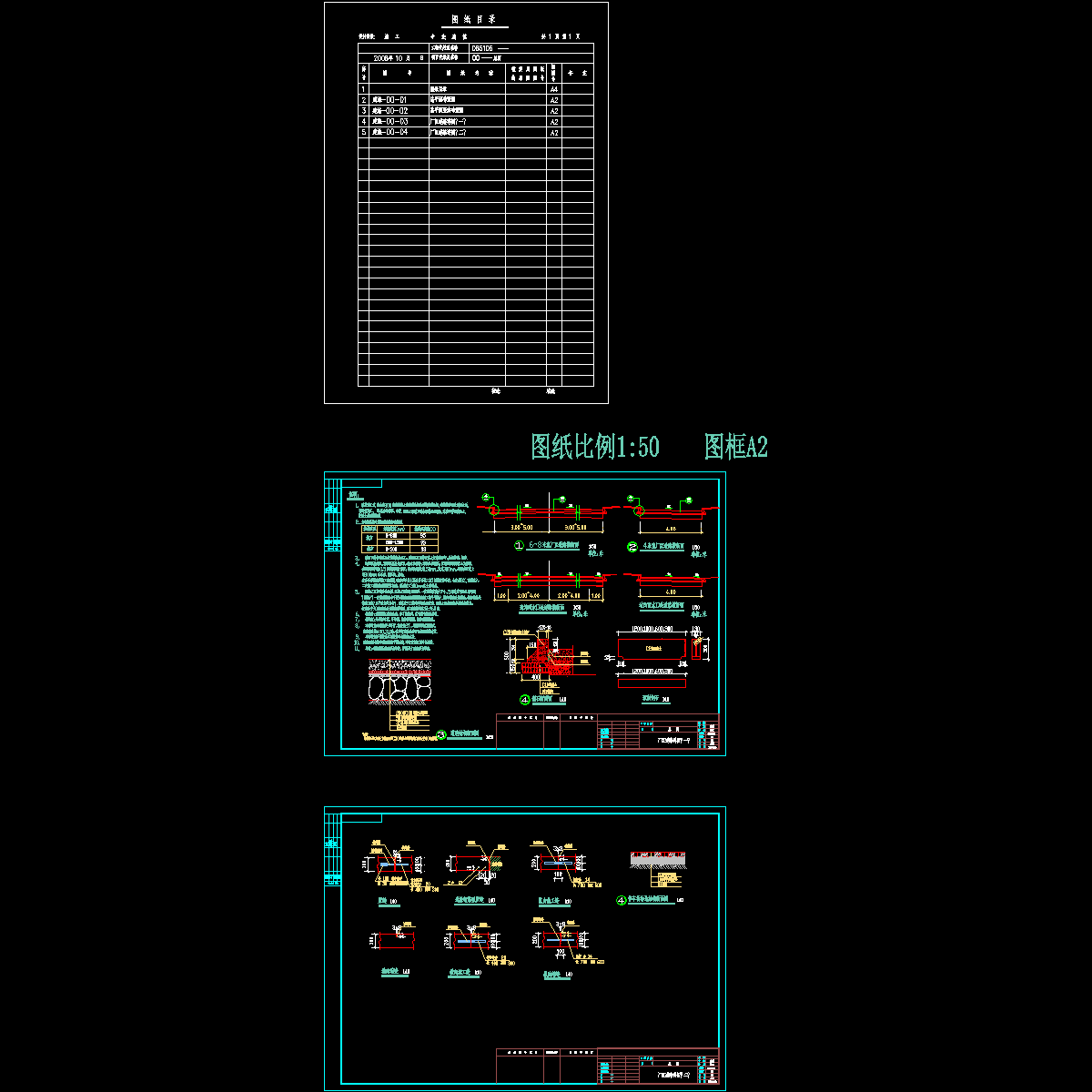

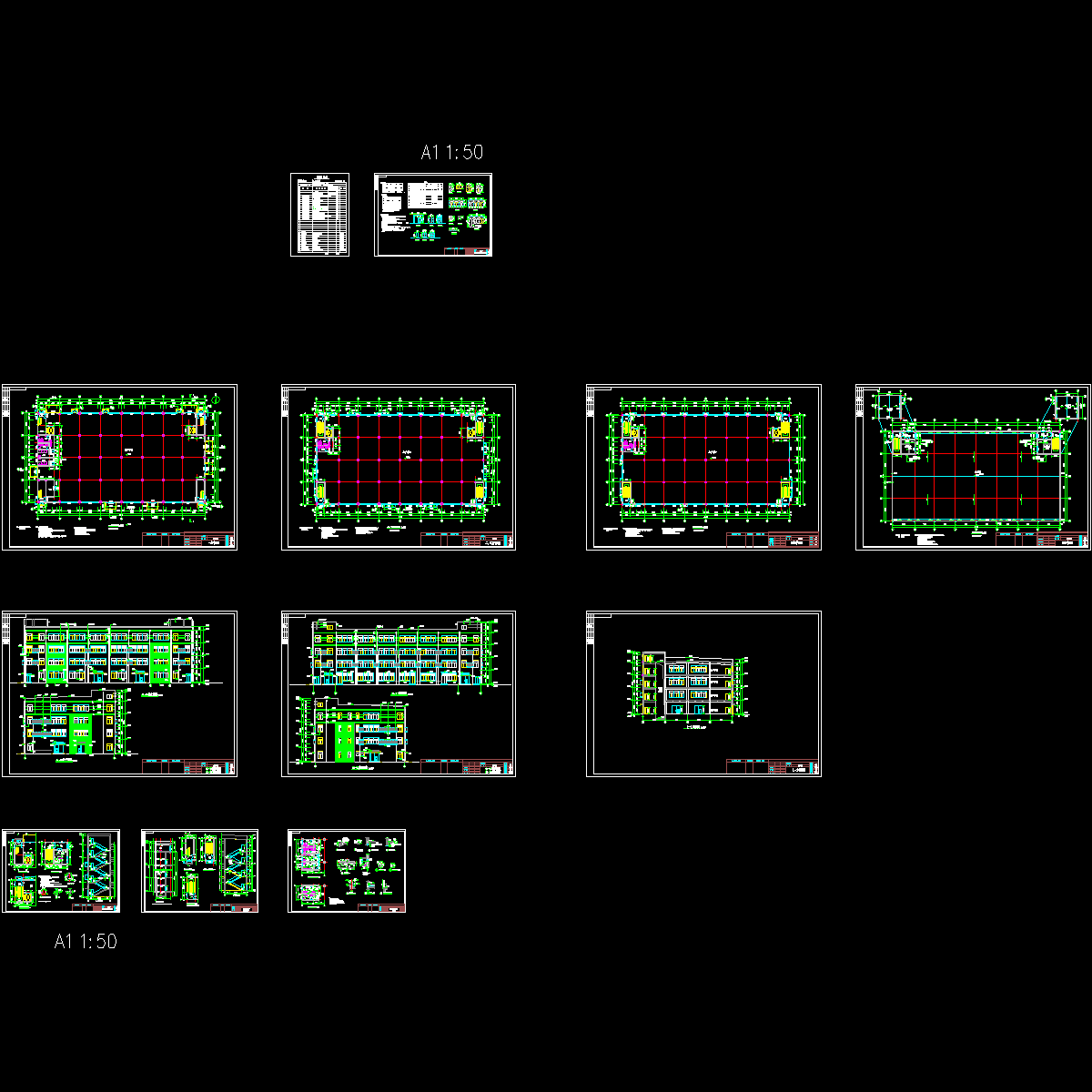

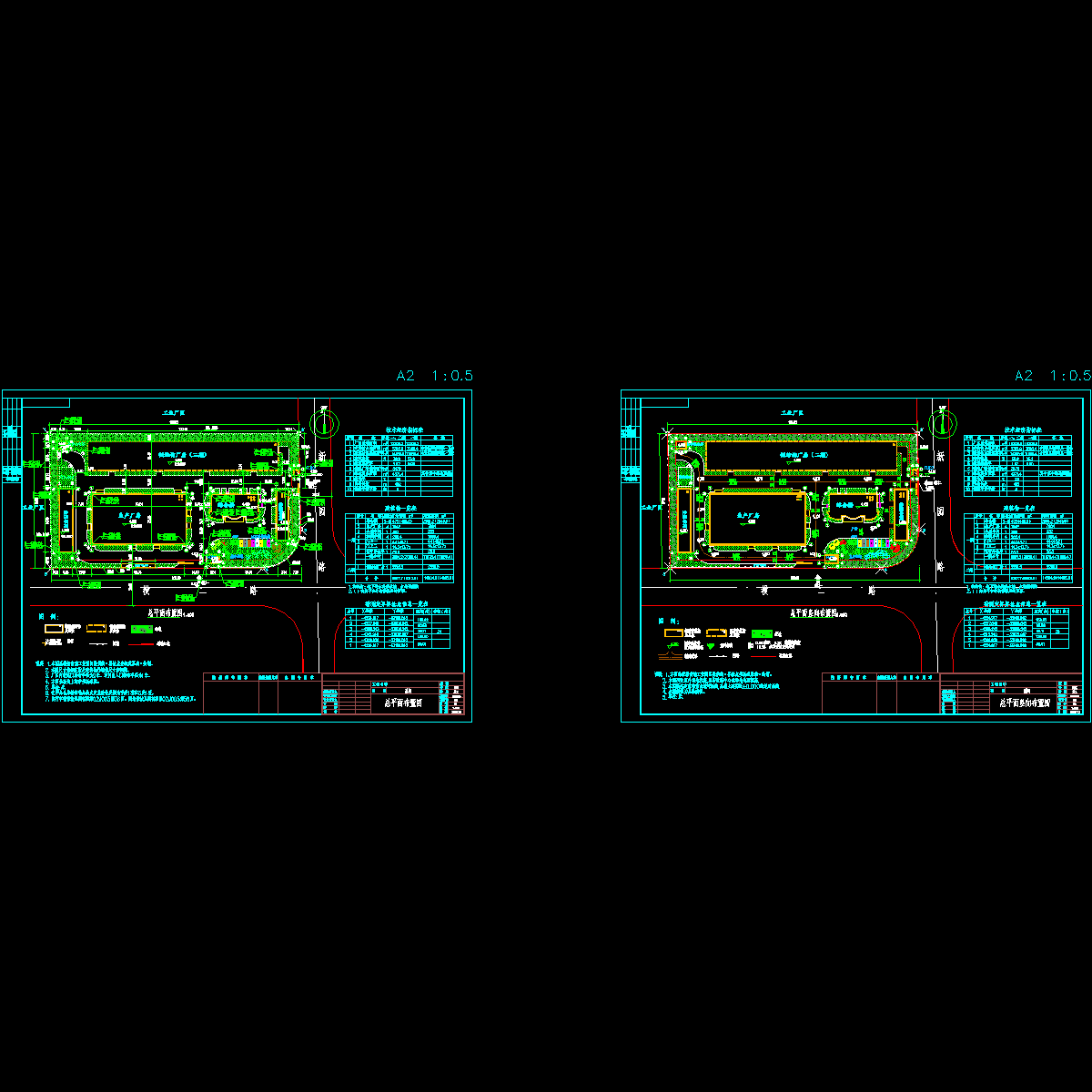

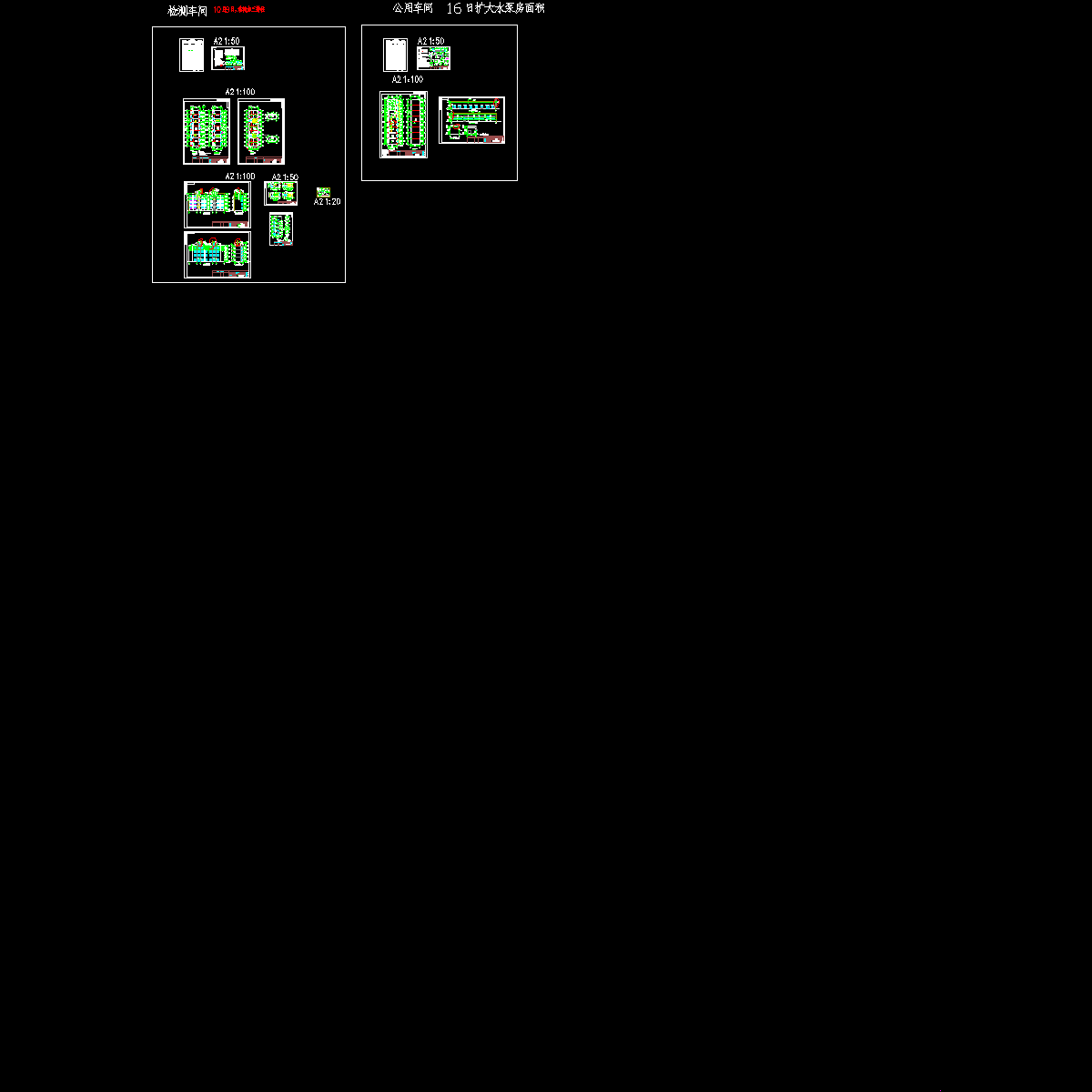

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
