机电公司厂房建筑结构施工CAD图纸

附件详情

徐州某机电公司厂房图纸
该资料包含:
1.建筑图:建筑设计说明、建筑平面图、屋顶平面图、建筑立面图、建筑剖面图;
2.结构图:钢 结构设计说明 、基础平面布置图及基础详图、预埋件平面布置图、屋顶结构 平面布置图 、柱间支撑布置图、边柱柱间支撑详图、中柱柱间支撑详图、屋面檩条布置图、墙面檩条布置图、GDL布置图、门窗、雨棚连接详图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

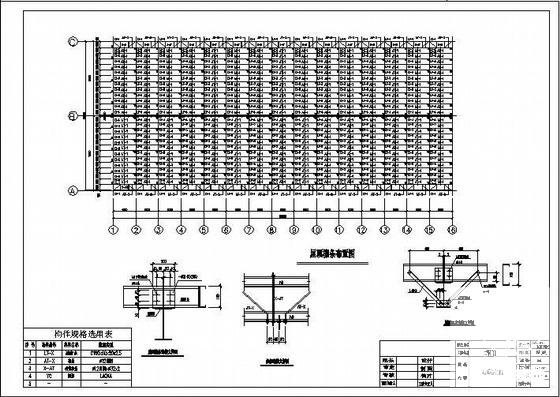

  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1

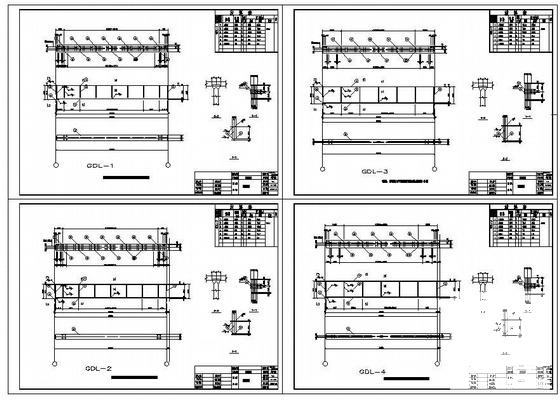

  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2

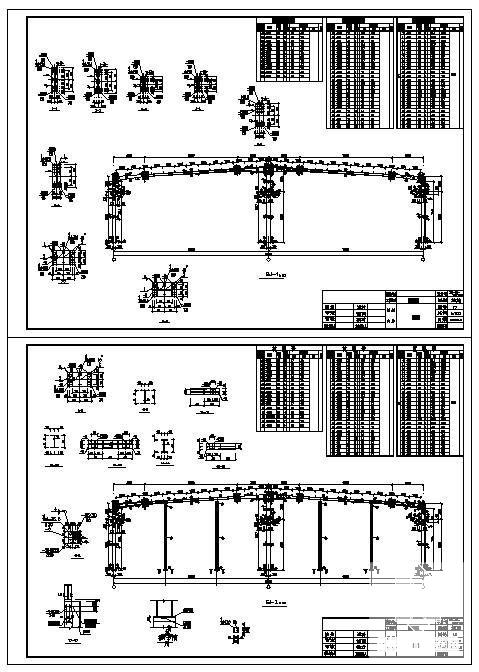

  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3

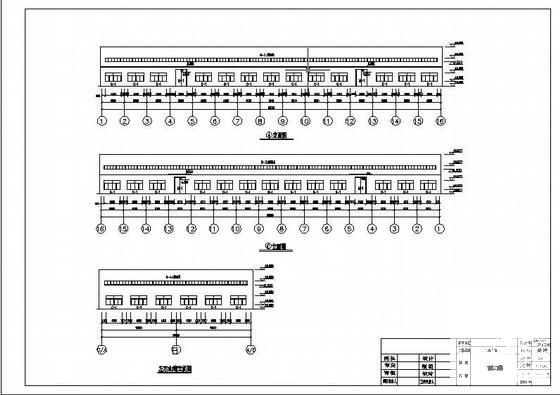

  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
