12m跨径贝雷梁栈桥工程全套施工CAD图纸（11张附计算书）

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
主桥采用戒指型三塔斜拉桥，主桥长425.1m，桥跨组成为：(80.55 2×132 80.55)m，主梁为预应力混凝土梁。
西岸引桥长707.1m，桥跨组成为：4×(4×32.7)m 3×32.7m 3×28.6m，桥梁结构分左右幅布置，采用等高度预应力混凝土连续梁。
本栈桥为跨湖大桥水上施工大型施工结构。栈桥基本跨度为12m，桥面长度为1126.205m。
......
计算参数：
1、设计行车速度：15km/h
2、设计荷载：300kN重载汽车；500kN履带吊机 200kN吊重
3、栈桥桥宽：0.45m(施工用管线槽、栏杆) 8.0m(行车道) 0.45m(施工用管线槽、栏杆)=8.9m
4、正常使用风力：6级风，相应风速14m/s
最大抵抗风力：12级风，相应风速40m/s
5、设计最高水位： 17.500m
......
设计于近代年，共11张CAD设计图。

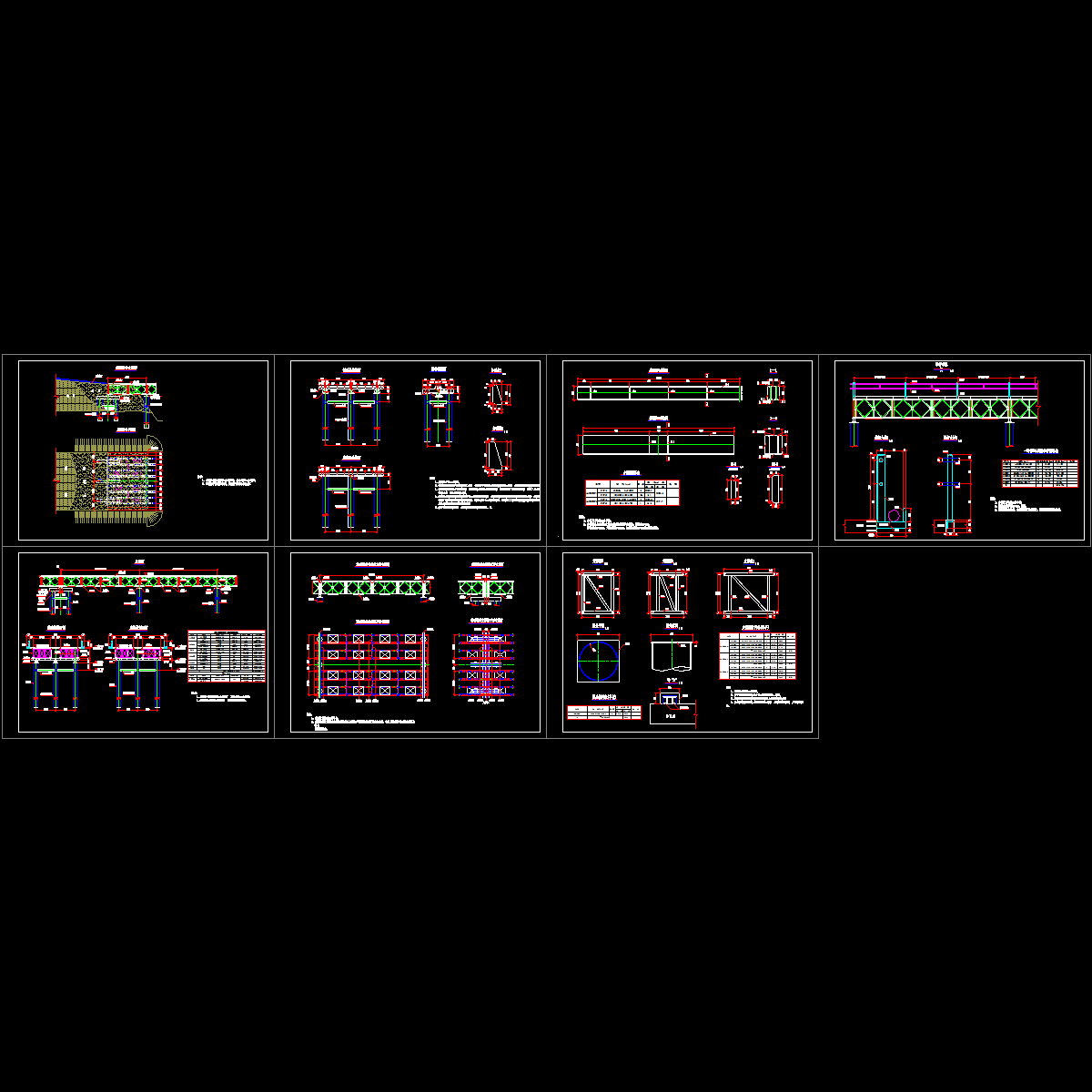

栈桥结构图

桥墩结构图

栈桥结构图

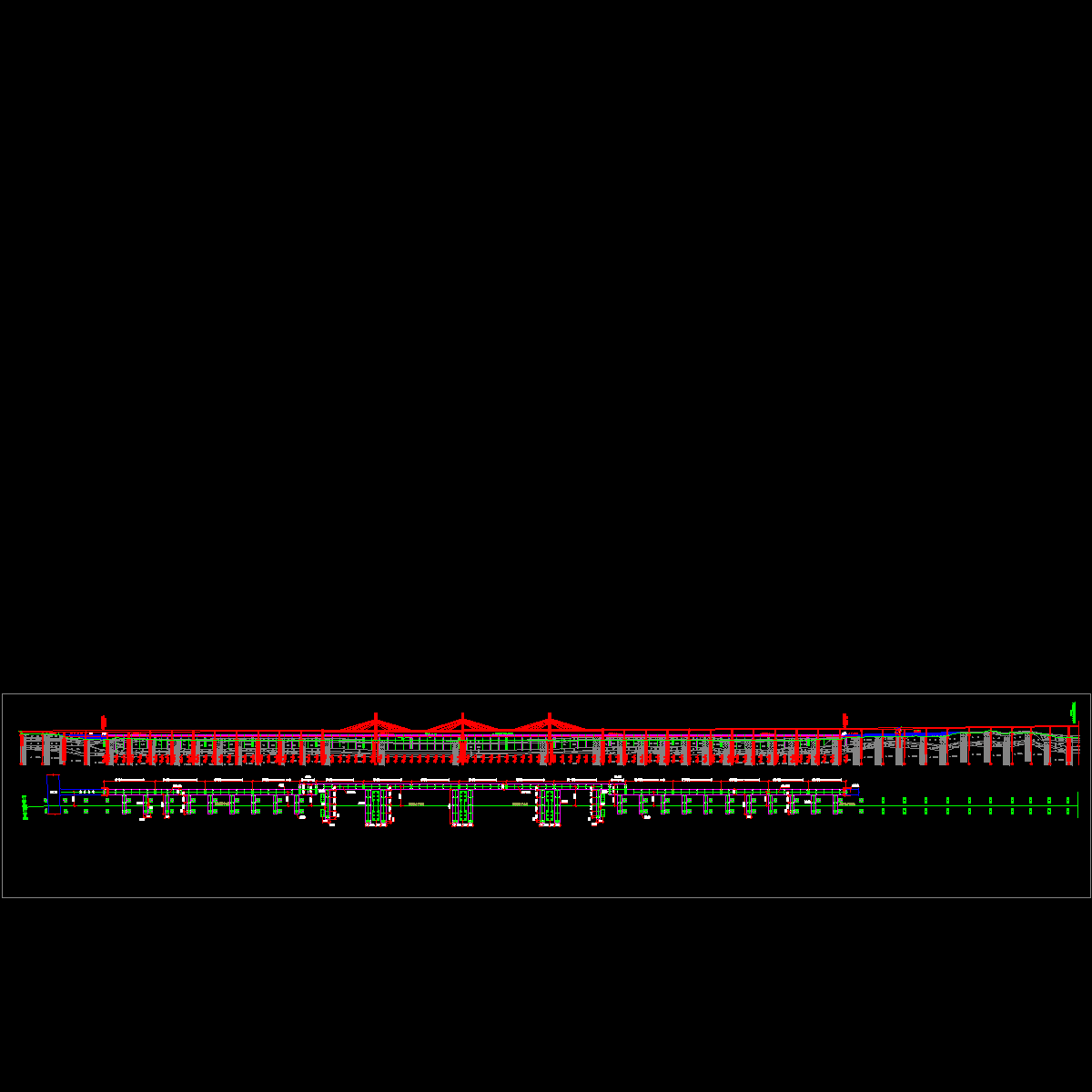

栈桥总布置图.dwg

栈桥结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
