技术标准： （1）桥面横坡：双向2%； （2）设计荷载：汽车-20级，挂-100。 （3）桥面铺装：8厘米钢筋混凝土。 （4）温度：考虑升降温20℃，以及箱梁顶底板5℃温差。 （5）地震设防烈度：7度。 ...... 设计要点： 1、上部结构为预应力混凝土连续箱梁，跨径为2×21 2×25 21m。采用支架现浇的施工方法。 2、箱梁布置纵向预应力钢束。 3、桥墩：均为独柱墩，桩柱一体。墩柱直径1.5m，桩径1.7m。桩基按嵌岩桩设计，由于缺少地质钻孔，故采用块石土容许承载力250KPa，极限摩阻力140KPa计算桩长，如与实际地质不符，重新计算桩长。 4、桥台：采用柱式桥台，每个桥台下有2根直径1.2米的钻孔桩。 共包含CAD设计图51张。
中横隔梁钢筋构造.dwg

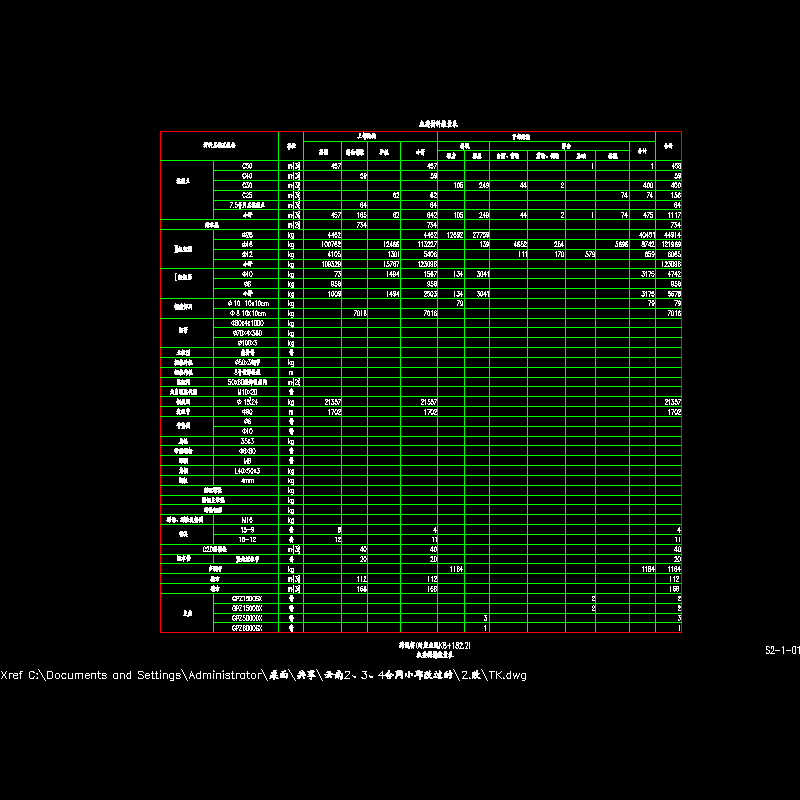

主要材料数量表.dwg
伸缩缝预埋钢筋构造.dwg

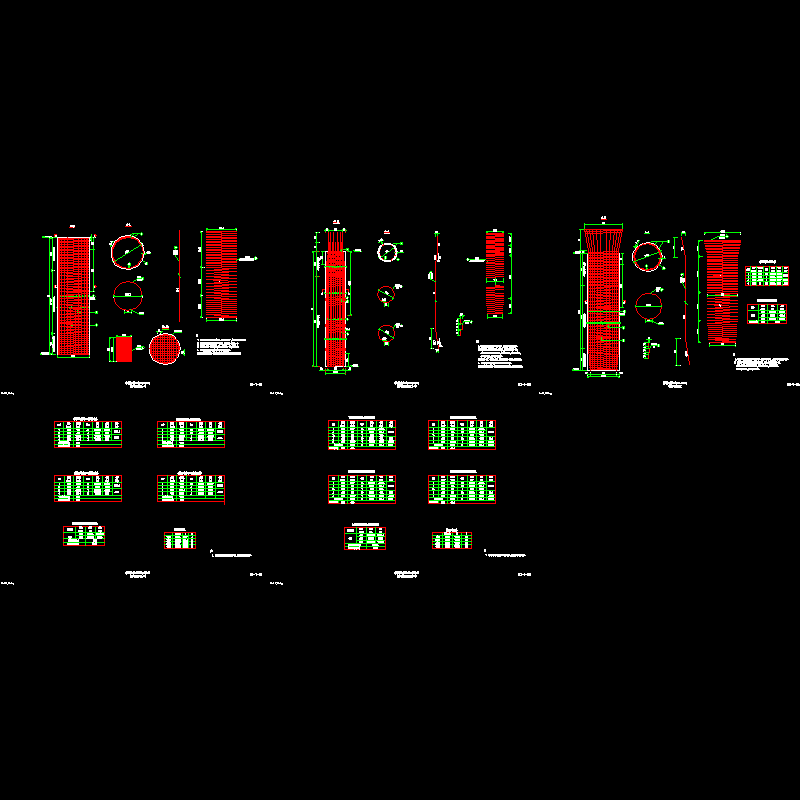

墩柱、桩钢筋.dwg

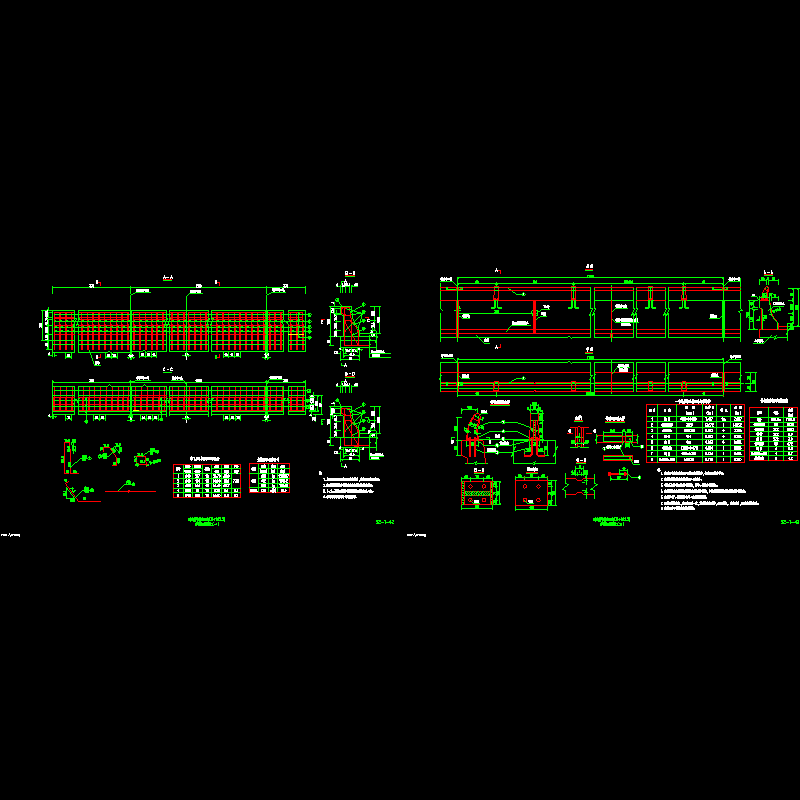

护栏钢筋构造.dwg
招标数量.dwg
支座垫石构造.dwg
桥台一般构造.dwg

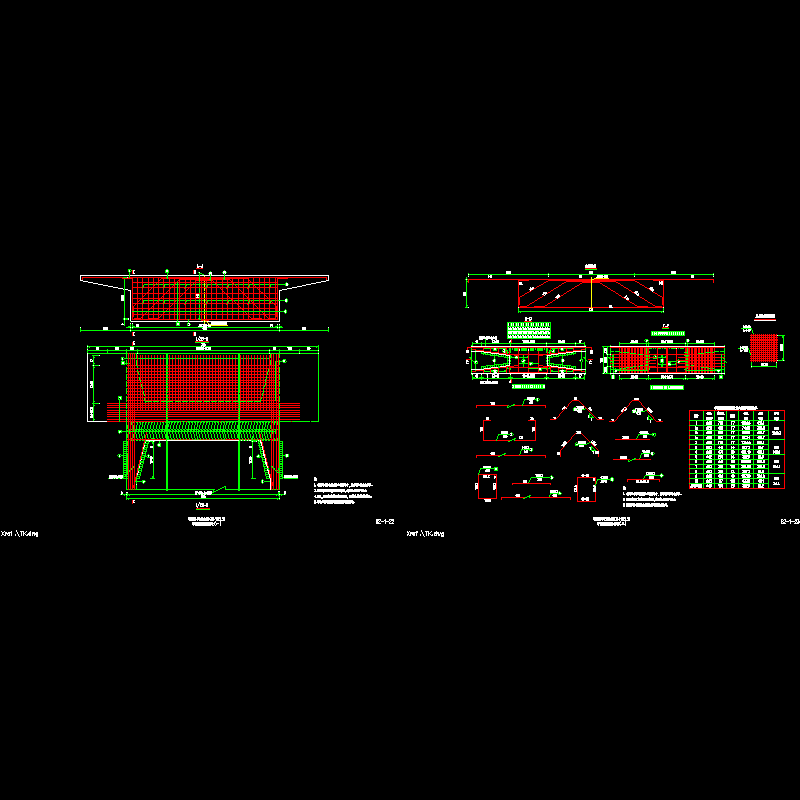

桥台台帽、背墙、挡块、耳墙钢筋构造.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
