[CAD]多层门式刚架厂房建筑结构施工图纸(带夹层)

[复制链接]

0

主题

0

帖子

576

积分

超级版主

Rank: 8Rank: 8

积分
576
发表于 2020-2-21 08:54:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

稿件为某轻型门式刚架配件生产厂房全套施工图:
建筑施工 图主要包括: 建筑施工图设计 总说明、钢构厂房立面图、剖面图、夹层平面图、一层平面图、卫生间、楼梯大样图、屋顶层平面图等共10张图纸。
结构施工图 纸要包括:钢 结构设计说明 、焊接说明、基础平面、基础大样、6.6米加层 平面布置图 、屋面结构布置图、预埋件布置图、钢柱布置图、屋面结构布置图、屋面檩条布置图、墙面檩条布置图、吊车梁布置图、立面布置图、GJ1大样图、GJ2大样图、GJ3大样图、GJ4大样图、吊车梁及连接详图、楼板构造图、 节点详图 、楼梯间 节点详图 等共29页。

正规设计院绘制于

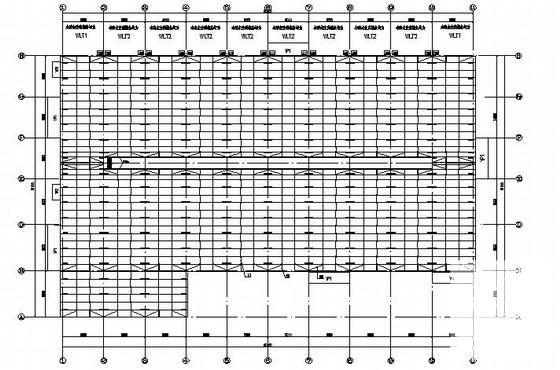

带夹层门式刚架 - 1
第 1 张图

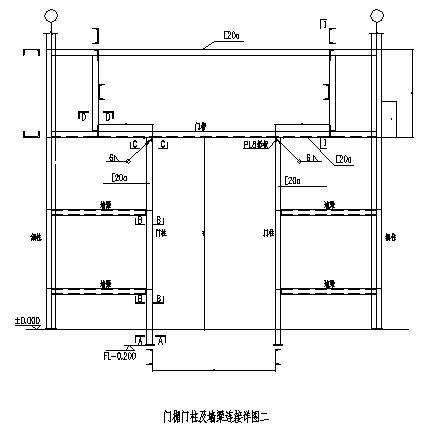

带夹层门式刚架 - 2
第 2 张图

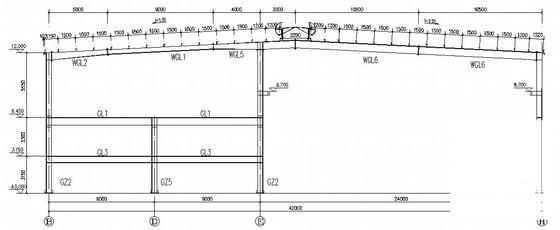

带夹层门式刚架 - 3
第 3 张图

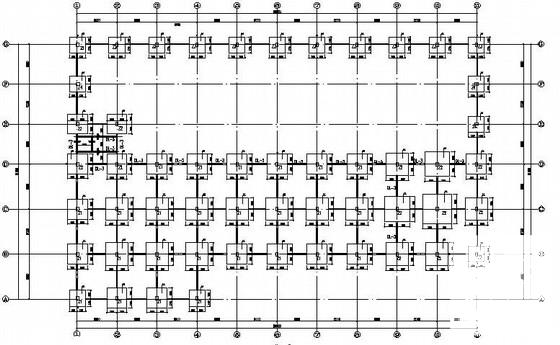

带夹层门式刚架 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-21 08:54:15上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑设计专区发帖交流相关知识。

附件2099v11edfccces22w21dccded.rar

6.16 MB

售价: 100 积分    赚积分
