24米跨多层门式刚架工业厂房结构施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 结构最大跨度:24m
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

结构设计说明 、刚架立面图、结构 平面布置图 、基础平面图、楼板配筋平面图共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

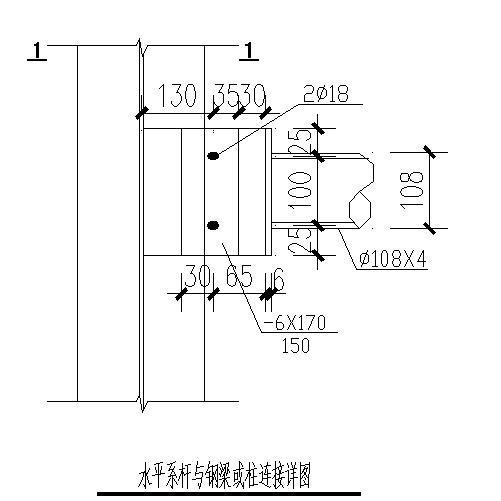

  • 工业厂房结构施工 - 1
    工业厂房结构施工 - 1

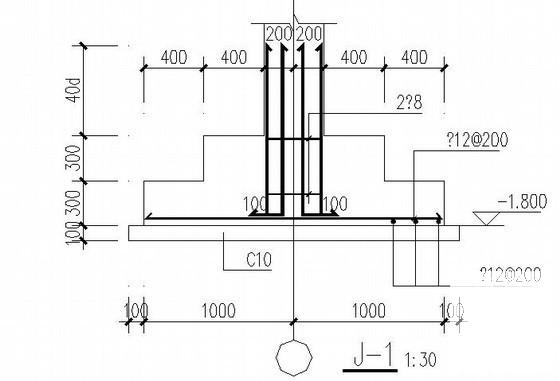

  • 工业厂房结构施工 - 2
    工业厂房结构施工 - 2

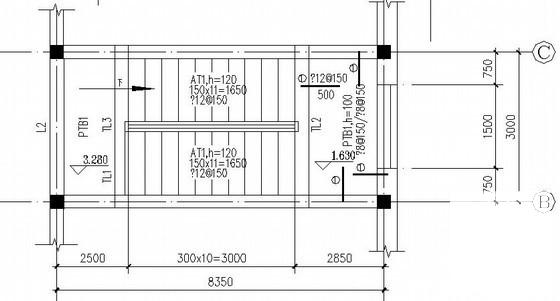

  • 工业厂房结构施工 - 3
    工业厂房结构施工 - 3

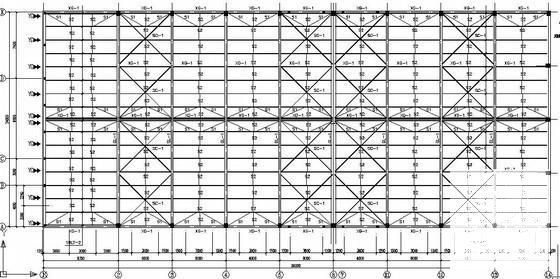

  • 工业厂房结构施工 - 4
    工业厂房结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
