简单幼儿园室内照明、接地、空调设备配电及有线电视,电话网络设计_CAD

[复制链接]

0

主题

0

帖子

864

积分

超级版主

Rank: 8Rank: 8

积分
864
发表于 2021-2-6 09:47:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、设计范围

室内照明、接地、空调设备配电及有线电视,电话网络设计。

二、电源和电压

本建筑物负荷等级为三级负荷。本楼电源由小区变电所用电缆埋地方式引入,引入处穿钢管保护并做重复接地,电压为380V/220V三相四线制.

三、导线选型和敷设

室内选用BV-500V的塑料铜芯线穿重型阻燃塑料管沿墙、地及天棚暗敷.具体可见 配电箱系统 图。

四、照明和插座

照明光源采用日光灯和节能灯,日光灯采用优质电子镇流器,要求功率因数大于0.9.卧室内采用带带防护罩的吸顶灯.照明电源、空调插座和一般插座电源分回设置.厨房间,卫生间选用防潮灯具。未标根数的照明线路均为两根线,

未标根数的插座线路均为三根线。

FC 暗敷在地面或地板内

WC 暗敷在墙内

办公室、会议室和厨房的普通插座安装高度0.3米,其余房间安装高度均为1.8米,插座均选用安全型,卫生间插座具有防溅功能。凡是插座支线(不含分体空调)均加漏电保护开关,漏电动作电流为 30mA。

五、配电箱

低压配电柜选用落地式;楼层配电箱选用PZ30型,安装高度下边距地1.8米,进入建筑物内的所有金属管道均应作总等电位联结。

六、防雷接地

经计算本建筑预计雷击次数小于0.06次/年,防雷不考虑。设置总等电位联结。利用40*4镀锌扁钢沿建筑物基础内敷设形成的闭合扁钢带及基础钢筋网作为接地极,接地电阻不大于4欧.

七、有线电视

系统前端箱设于一层.有线电视系统仅做预留预埋,系统须经相关部门审批.

八、电话及网络

电话及网络多媒体箱设在一层,各房间电话及网络插座均从多媒体箱引出。

九、图纸展示

电话系统图

配电系统图

三层 照明平面图 1

三层照明平面图2

一层 弱电平面图

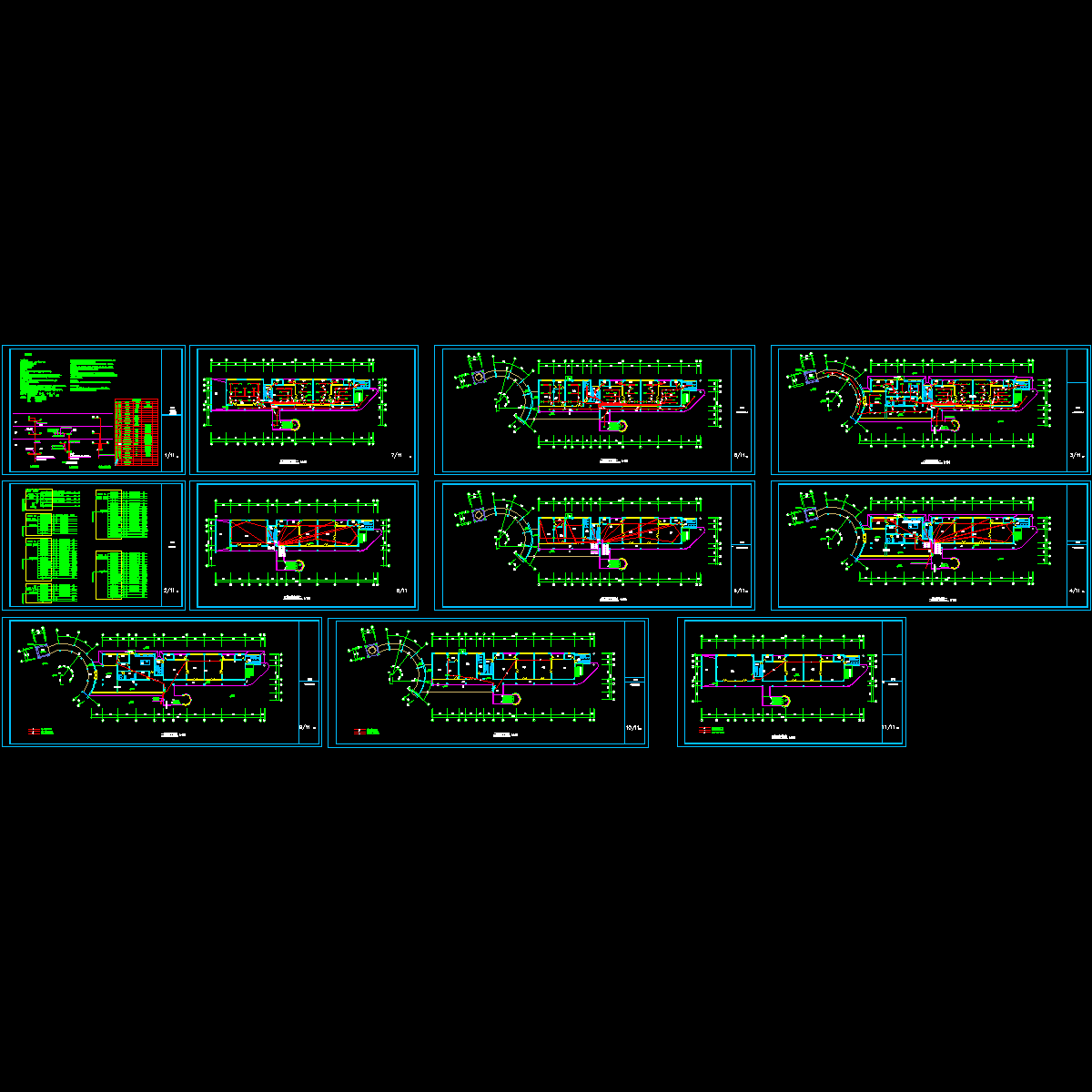

幼儿园室内设备 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewceeccd2wedwdcw.dwg

703.09 KB

下载  售价: 100 积分    赚积分
