国内国展中心餐厅室内装修电气CAD施工图纸

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 负荷等级：三级
• 项目地址：北京
• 强电设计：供配电系统,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,综合布线系统,有线电视和卫星接收系统

本项目为国展中心某餐厅室内装修工程电气设计。

一、设计范围

电力配电系统、照明系统、有线电视电话系统、综合布线系统

暖通给排水专业提供的设备供配电

二、图纸特点

本项目属于小型室内餐厅装修项目电气设计，专业性中等，较容易，涉及系统不多。此套该资料包含了电气设计最基本的内容。非常适合电气专业的学生、电气设计职场新人及刚开始独立做小项目的设计者参考学习。

三、部分图纸摘录

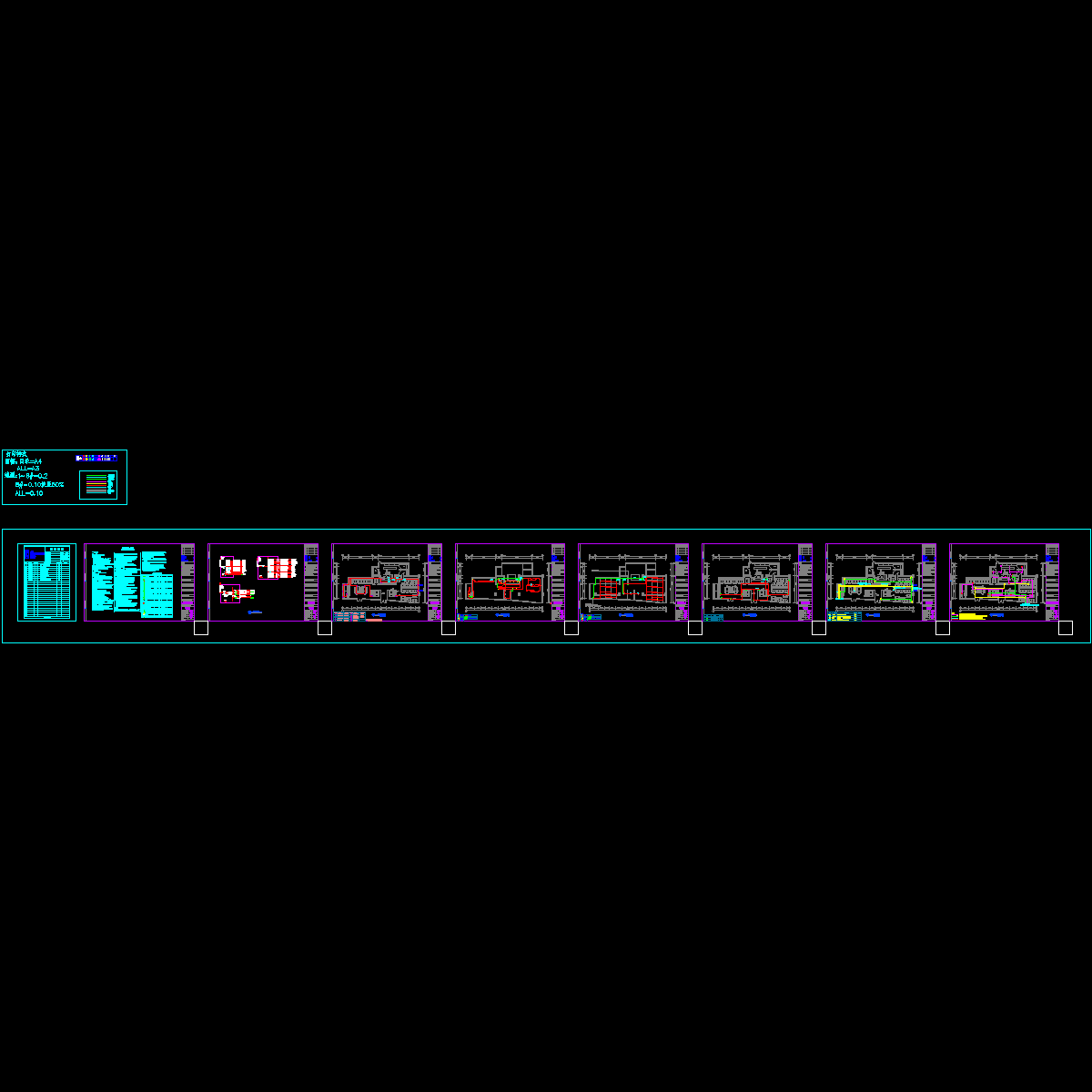

照明平面图

疏散指示平面图

弱电平面图

配电箱系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
