国内二类多层建筑装修电气CAD施工图纸(火灾自动报警系统)(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公,商业

• 建筑高度：多层建筑

• 建筑结构形式：钢筋混凝土结构

• 建筑面积：25499.25平方米

• 地上层数：5层

• 地下层数：2层

• 图纸设计深度：施工图

• 设计年代：近代

• 火灾保护分级：一级

• 强电设计：供配电系统,低压配电,电气照明

• 弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统

一、项目概要

1.1 建筑概况

1.2 装修概况

建设地点:北京市丰台区蒲芳路芳星园二区6号楼。项目名称:方庄时代生活广场。装修区域:地下一层至五层,不包括一层北京银行。建筑类别:商店,二类多层建筑。装修面积:22187.55平方米。建筑结构形式:钢筋混凝土框剪结构。建筑特征:耐火等级一级,抗震设防烈度8度。

1.3 主要功能

建筑高度:建筑高度23.5米。地下二层,地上五层。地下一层至一层:零售区、公共区等;建筑面积:总建筑面积25499.25平方米。二层和三层:零售区、儿童区、公共区等。其中人防面积为1434.38平方米。

三、设计范围

电力配电系统

照明系统

火灾自动报警及消防联动系统

视频安防监控系统

电话系统

网络布线系统

电视系统

综合布线系统

公共广播系统

地下一层插座平面图

地下一层弱电平面图

二层动力平面图

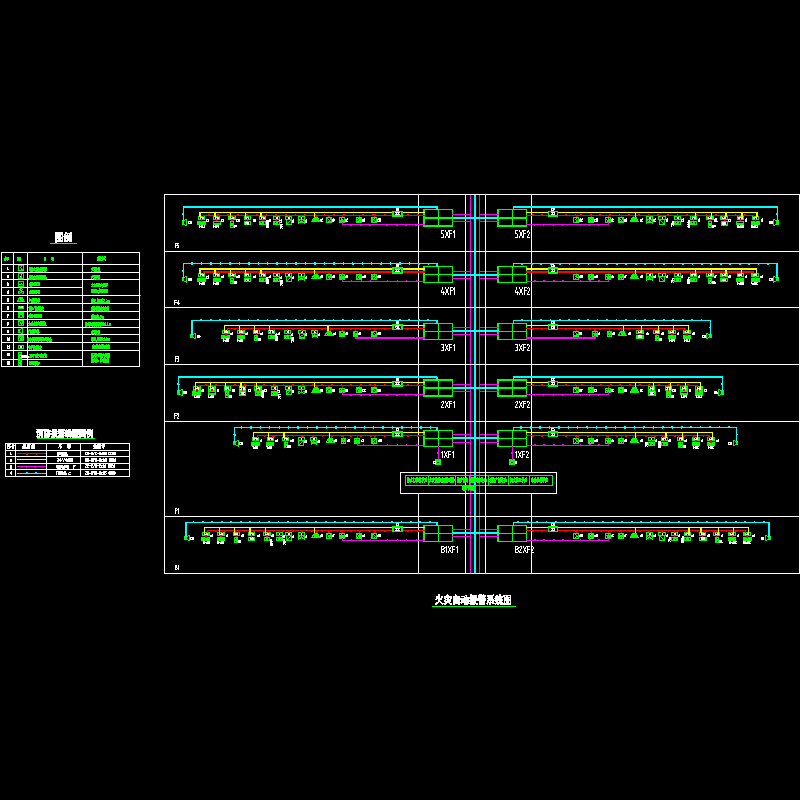

二层火灾自动报警平面图

二层照明平面图

强电系统图

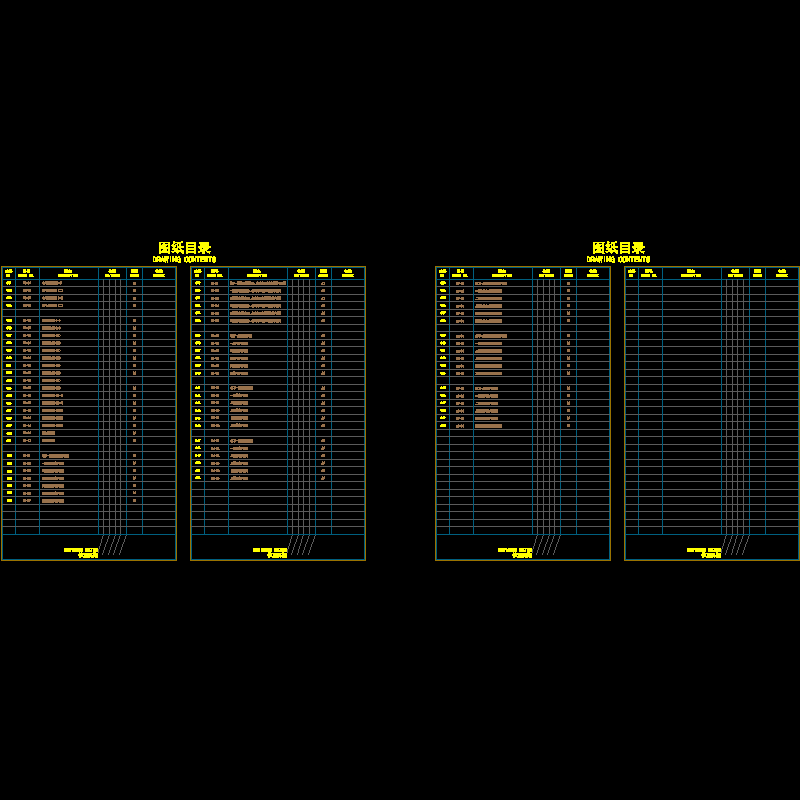

目录

e0-00 电气封面_t3.dwg

e0-01~02 电气图纸目录_t3.dwg

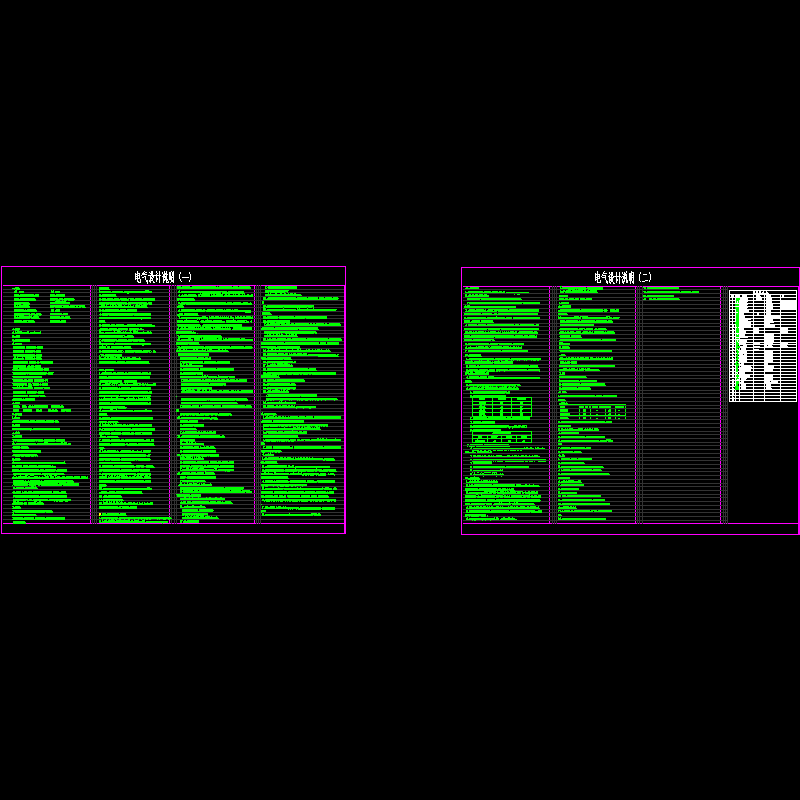

e0-02~03 电气设计说明_t3.dwg

e0-03~04 电气设计说明_t3.dwg

e1-01~15 强电系统图_t3.dwg

e1-08 消防系统图_t3.dwg

e1-16 竖向干线图_t3.dwg

e1-17 消防系统图_t3.dwg

e2-01~07 风机配电_t3.dwg

e3-01~06 墙面疏散和应急_t3.dwg

e4-01~06 照明_t3.dwg

e5-01~06 动力_t3.dwg

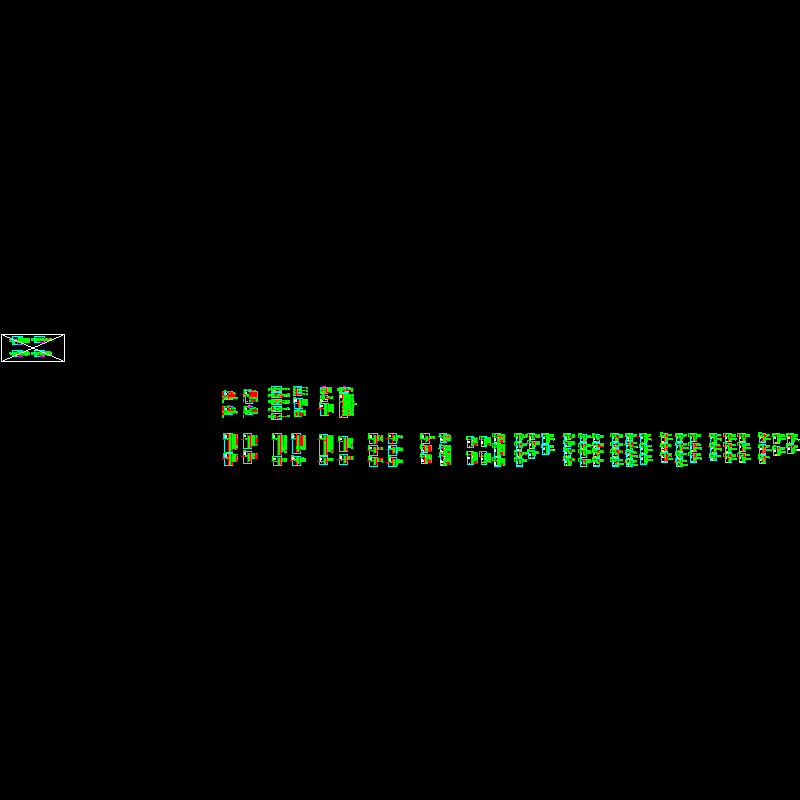

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
