• 砌筑施工部位：隔墙
• 砌筑用砌块：轻集料混凝土砌块
• 砌筑用砖：粉煤灰砖
• 砌筑构造：拉结筋, 构造柱, 门窗洞口
• 砌筑施工机具：瓦刀、手锯、电锤、小推车、灰斗、铁锹、小线、线坠、皮数杆等。
• 砌筑施工节点详图、示意图：多于10张
• 砌筑工程施工 方案编制 时间：近代

附件详情

• 1、编制依据 2
• 2.项目概要 2
• 2.1项目概况 2
• 2.2二次结构设计概况 2
• 3.施工部署 3
• 3.1部署原则 3
• 3.2施工进度安排 3
• 4.施工准备 3
• 4.1技术准备 3
• 4.2机具准备 3
• 4.3材料准备 3
• 5.主要施工方法 4
• 5.1施工工艺 4
• 5.2施工方法 4
• 6.质量标准及保证措施 8
• 7.成品保护措施 9
• 8.安全环保措施 9
• 9.附图 10
• 9.1附图1：构造柱墙拉筋做法 10
• 9.2附图2：门窗洞口过梁做法 11
• 9.3附图3：门、窗洞口抱框做法 12

附件详情

二次结构设计概况：该项目二次结构采用轻集料混凝土小型空心砌块〔390（190、90）×140×190mm、390（190、90）×190×190mm、390（190、90）×240×190mm、390（190、90）×290×190mm）〕与空心砖墙（120mm）。空心砌块强度等级≥2.5MPa，密度≤800kg/m3，混合砂浆：M5.0。砌体配筋带强度等级C20。
施工工艺：基层验收、墙体弹线→(栽筋)墙拉筋、构造柱筋→见证取样、拌制（混凝土）砂浆→砌筑坎台、排砖摞底→立杆挂线砌墙→浇筑构造柱混凝土（门窗抱框）→7d后塞缝、收尾→验收养护……
施工方法：1.结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净并弹线。填充墙的边线、门窗洞口位置线必须准确，偏差控制在规范允许的范围内。皮数杆应立在填充墙的两端或转角处，并拉通线。2.填充墙砌筑时应预选、预排砌块，并清除砌块表面污物，剔除外观质量不合格的砌块。3.轻骨料混凝土小型空心砌块填充墙砌筑时，在墙底部用灰砂砖砌240mm高实心坎台。
4.砌筑时填充墙必须遵循“反砌”原则，每皮砌块底部朝上砌筑，上下皮应错缝搭砌，搭砌长度一般为砌块长度的1/2。如上下皮砌块不能对孔砌筑时，搭砌长度也不应小于砌块90mm，如不能满足上述要求时，应在水平灰缝预埋26拉结筋，拉结筋的长度不小于700mm。竖向通缝不应大于2皮砌块。5.轻骨料混凝土小型空心砌块填充墙砌体的竖向灰缝宽度和水平灰缝厚度应8～12mm。砌筑时的铺灰长度不得超过800mm。6.填充墙砌体的水平灰缝应平直，按净面积计算的砂浆饱满度不小于90％。竖向灰缝应采用加浆方法，使砌砂浆饱满，严禁用水冲浆灌缝，不得出现假缝、瞎缝、透明缝。竖缝的饱满度不低于80％。7.该项目后砌填充墙墙拉筋及构造柱采用后栽筋的方式，选用YJ建筑结构胶，施工配比甲组份：乙组份=5：1。
构造柱的施工方法：⑴、竖向主筋采用植筋，上下植筋，中间搭接，搭接长度为35d，接头相互错开50%。模板安装前需根据构造柱的轴线校正竖向钢筋的位置和垂直度。⑵、构造柱模板采用12mm覆面多层板，85×85mm木方做背楞；模板必须与砖墙面严密贴紧，支撑牢固，堵塞缝隙，以防漏浆。
…………
共12页，编制于近代年。

第 1 张图

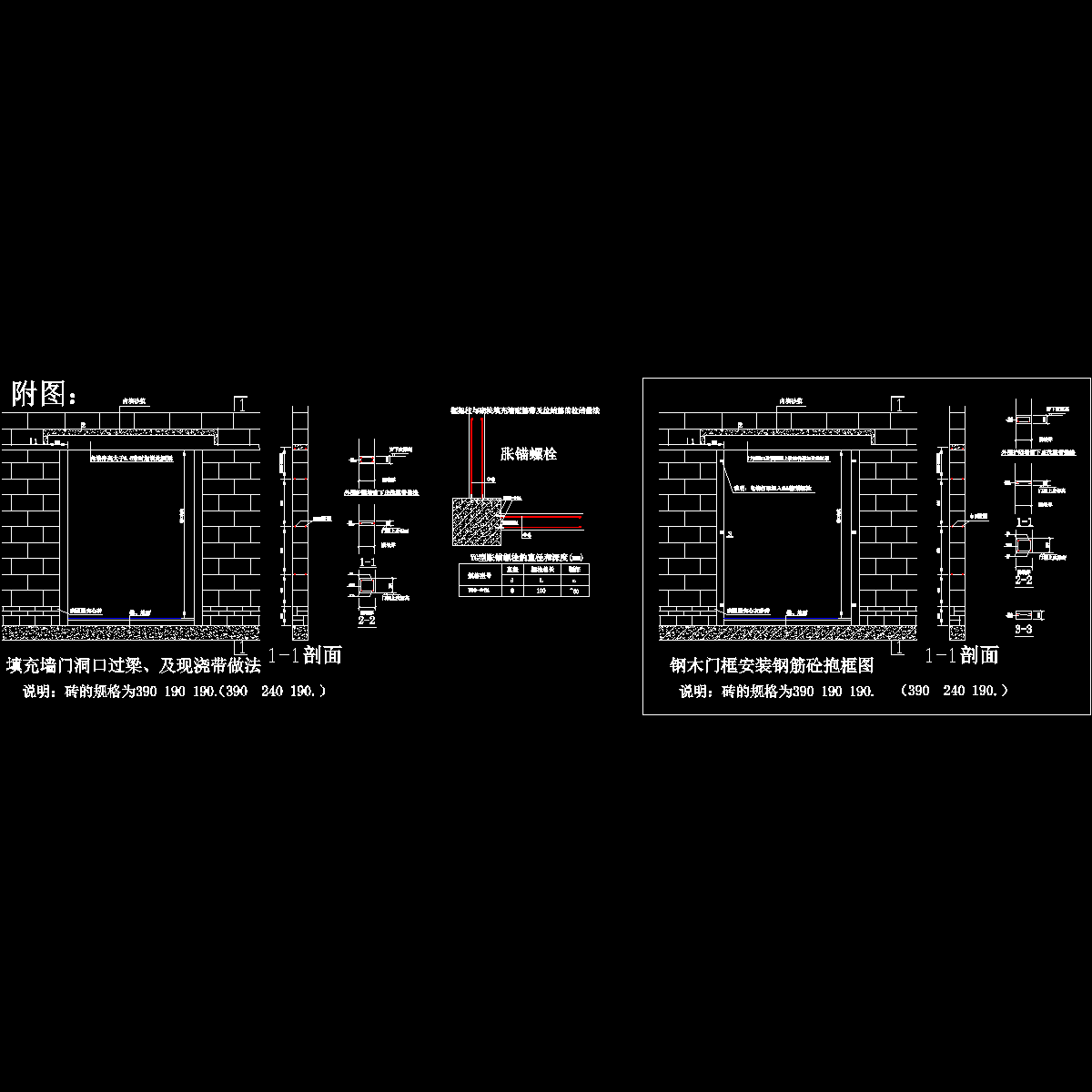

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
