一份公司3层小型办公楼建筑结构设计方案CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 抗震设防烈度：抗震不设防
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：7张
• 设计年代：近代

附件详情

某公司3层小型办公楼，三层，占地面积154.4平方，建筑面积437.3平方，坡屋面，最高点标高10.999米，砖混结构。不作抗震计算。条形基础外加独立基础。
该资料包含：建筑说明，平面图，立面图，剖面图， 节点详图 ，梯间详图， 结构设计说明 ，基础图，柱配筋图，梁配筋图，板配筋图， 楼梯详图 等
共13张图纸。

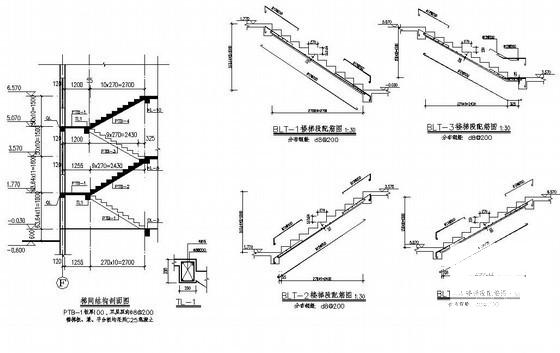

第 1 张图

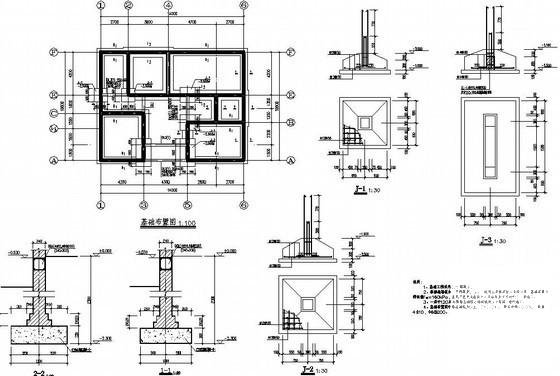

第 2 张图

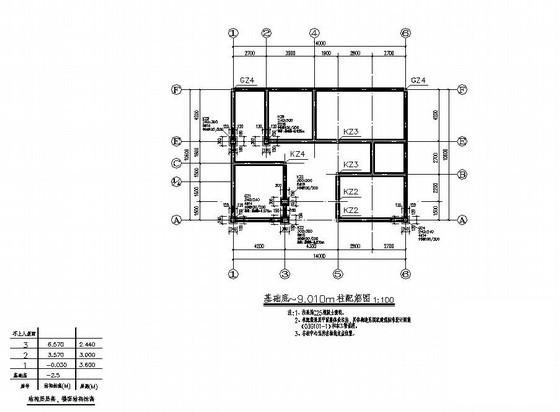

第 3 张图

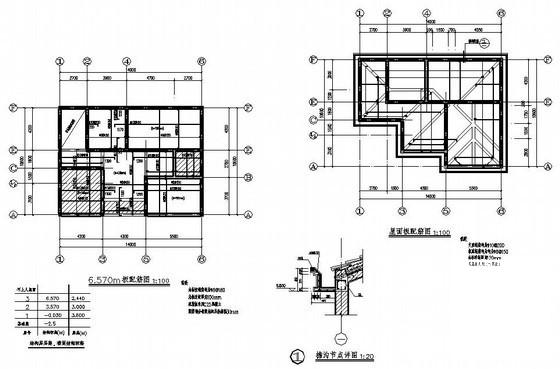

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
