4×2.5×2.5m自排涵闸改造施工CAD图纸

[复制链接]

0

主题

0

帖子

1177

积分

超级版主

Rank: 8Rank: 8

积分
1177
发表于 2021-2-15 15:11:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

泵站装机容量为5800KW(7×250KW 9×450KW),排水流量为57.27m3//s。自排涵闸为4孔2.5×2.5m的钢筋砼箱涵。
目前运行上主要存在以下问题:闸底板出口底板高程仅28.04m,受航电枢纽影响,蓄水后将减少自排涵闸的流量,减小的流量将有电排排出,从而增加电排的开机时间。
该资料考虑外河水位较低时仍然可以利用自排排水以使闸门能够正常检修,设计在出口位置增设检修门槽。检修闸布置在原防洪闸出口位置,出口底板高程,孔口位置与原来防洪闸一致。

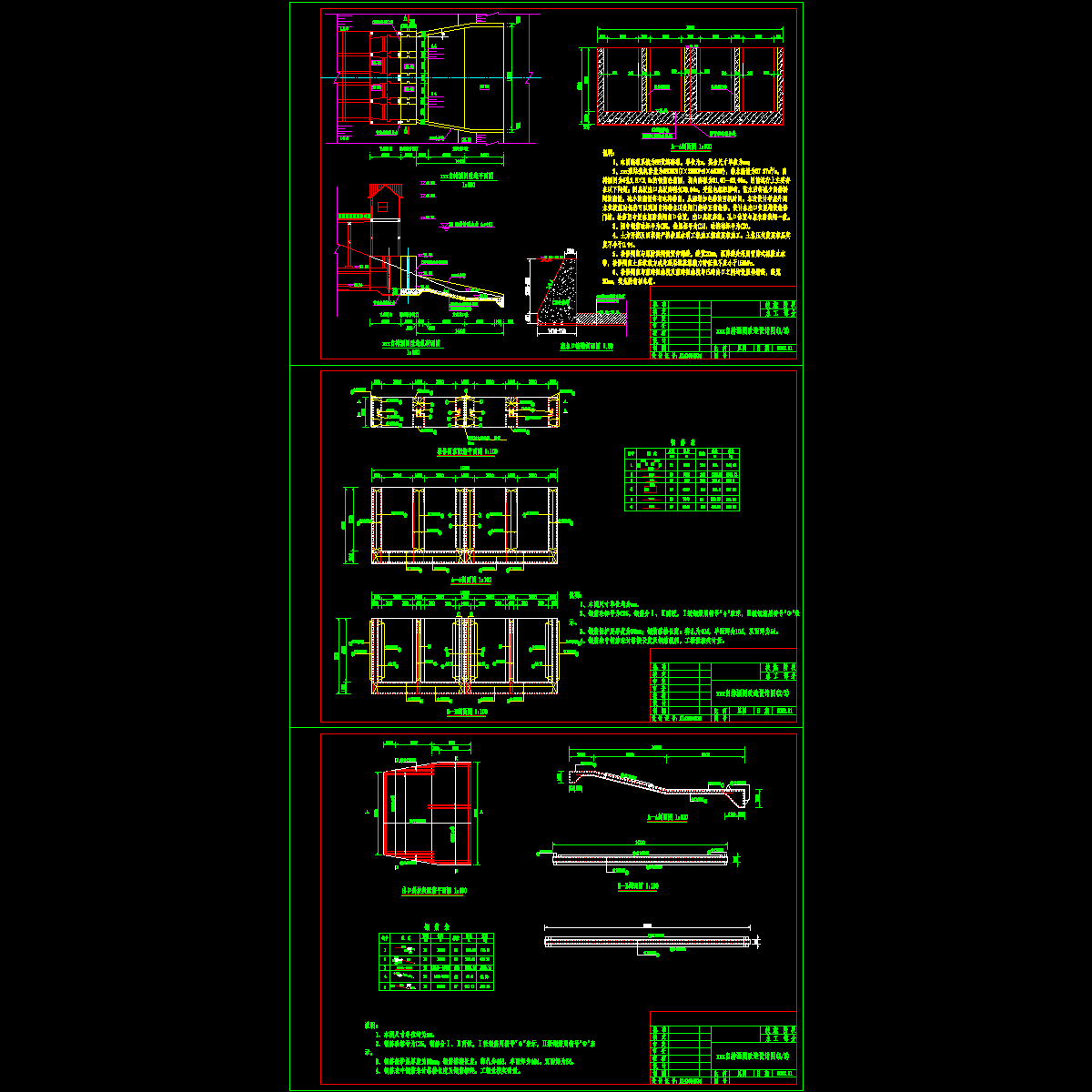

3张,编制于近代年。

自排涵闸改造纵断面图

检修闸室配筋

4×2.5×2.5m自排涵闸改造施工CAD图纸
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec2ws0we10defcce.rar

459.74 KB

下载  售价: 100 积分    赚积分
