化工厂旧城改造工程2、3、4号楼建筑施工CAD图纸(总共4层)

[复制链接]

0

主题

0

帖子

895

积分

超级版主

Rank: 8Rank: 8

积分
895
发表于 2020-1-21 22:45:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:重庆
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:90000平方米
  • 占地面积:5080.19平方米
  • 建筑高度:95.4m
  • 地上层数:31层
  • 地下层数:2层
  • 地下室功能:车库,商业,设备用房
  • 设计效果图:无

附件详情

建筑施工 图为该小区的一个标段,建筑总面积约为9万平米;其中裙楼共四层,地上二层,地下二层,为商业部分和车库,建筑面积为3万平方米左右;三层及三层以上为住宅部分,建筑面积约为6万平方米.


1.建筑名称:重庆xx旧城改造工程 2.3.4号楼
2.建设单位:重庆xx发展有限公司
3.建筑设计面积:该项目总建筑面积为86754.12平方米,建筑基底面积为5080.19平方米.
5.建筑层数为地上31层,地下2层,建筑高度为 95.4米。
6.使用性质:负二.负一层.一层.二层为商业,车库及设备用房;三至三十一层为住宅。
7.建筑工程等级为一级,合理使用年限为50年。
8.主要结构类型: 剪力墙结构;抗震设防烈度: 6 度。
9.防火设计:建筑分类为一类高层建筑,耐火等级为一级。

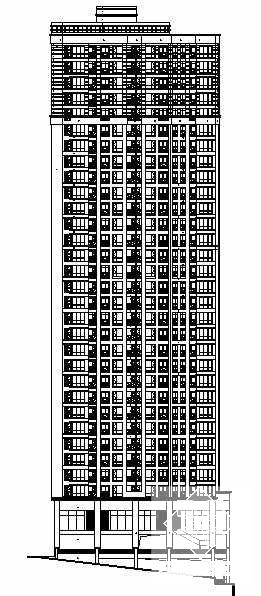

第 1 张图
第 1 张图

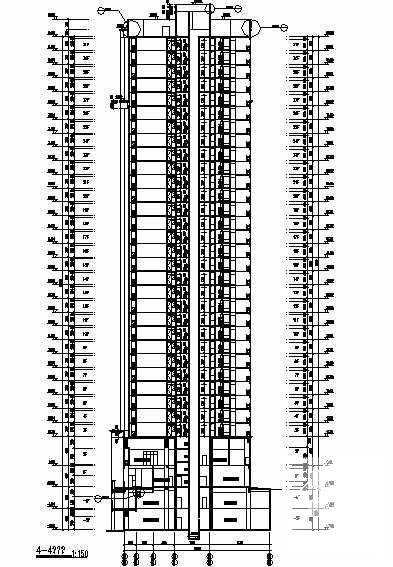

第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
