18层小区住宅楼电气CAD施工图纸(火灾自动报警)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5176.92平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：车库
• 节点大样：防雷接地,灯具,开关按钮
• 负荷等级：一级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：湖南
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、强电设计说明
• 2、 配电箱系统 图
• 3、照明电气平面图
• 4、防雷接地平面图
• 5、弱电设计说明
• 6、火灾自动报警系统图
• 7、电话、网络通信系统图
• 8、有线电视系统图
• 9、楼宇对讲系统图
• 9、 弱电平面图

附件详情

该附件是[长沙]某十八层小区住宅楼完整电气施工图纸，总共17张。工程为小区住宅群16#住宅楼，建筑高度为54.20米，总建筑面积为5176.92平方米，地下一层为车库、一层至十八层均为住宅。
电气设计包含住宅配电系统设计、室内照明灯具布置、插座动力系统设计、火灾自动报警系统设计、有线电视系统、宽带网络系统、电话通讯系统设计、楼宇对讲系统设计、防雷接地系统设计等。

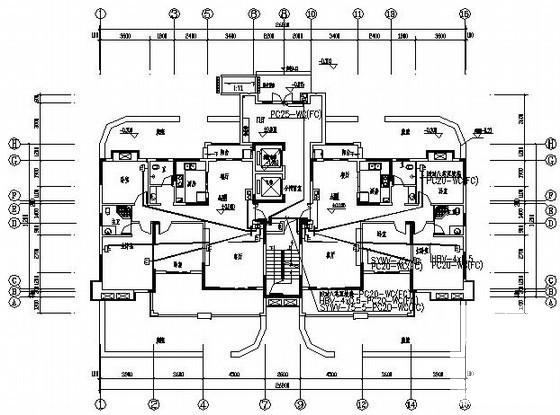

第 1 张图

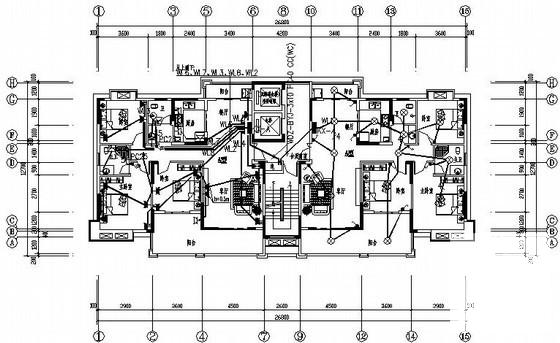

第 2 张图

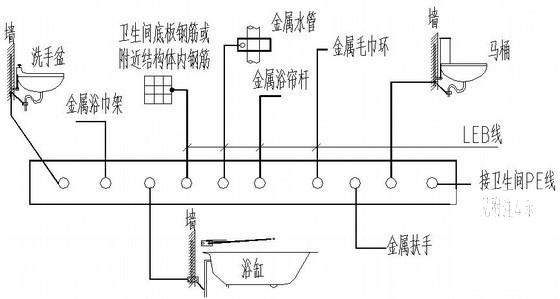

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-21 15:18:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
