4层招待所电气CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：12813.4平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：22张
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、低压配电系统图
• 三、 竖向配电干线 系统图
• 四、配电箱系统图
• 五、消防自动报警系统图
• 六、弱电系统图
• 七、照明平面图
• 八、动力平面图
• 九、 弱电平面图
• 十、消防自动报警平面图
• 十一、防雷接地平面图

附件详情

本稿件是[拉萨]某四层招待所全套电气施工图纸，建筑面积12813.4平方米，建筑高度16.80米。电气设计包含低压变配电系统、配电箱系统设计、照明灯具布置、插座动力系统、消防报警系统设计、综合布线系统设计、视频监控系统设计、防雷接地等。

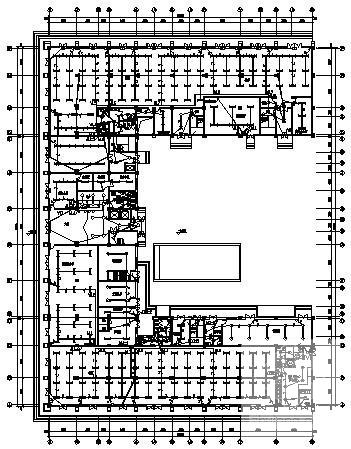

第 1 张图

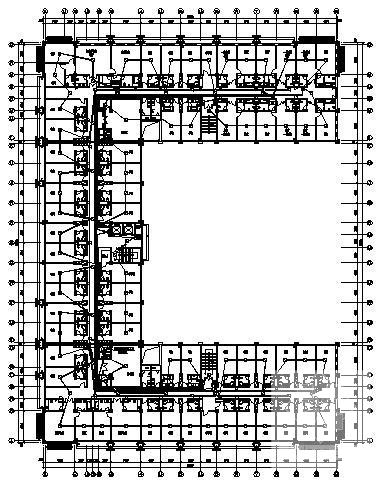

第 2 张图

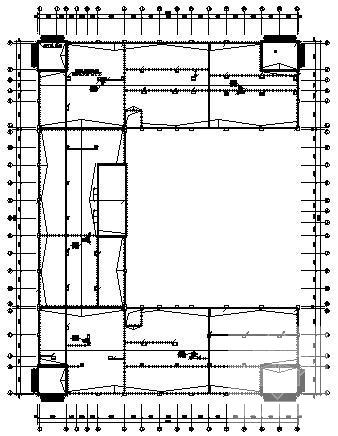

第 3 张图

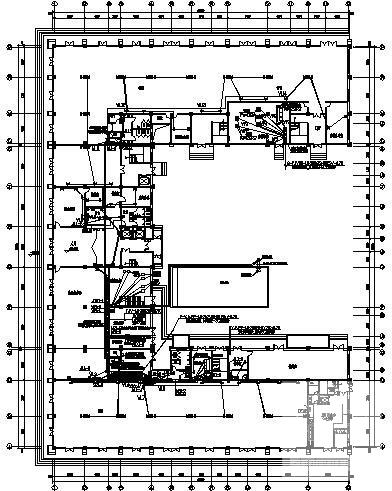

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-21 21:38:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
