5600平米4层招待所中央空调设计CAD初设图纸
- 附件设计说明：有
- 建筑类别：住宅,宾馆
- 建筑高度类型：多层建筑
- 建筑设计面积：5600平方米
- 建筑地上层数：4层
- 图纸设计深度：方案(初设图)
- 参考图纸：13张
- 设计年代：近代
- 设计内容：空调,通风,冷热源
- 冷热源：电动压缩式冷水机组
- 空调系统：空气-水系统
- 水系统：单式泵,双管制
- 项目所在地：山东
附件详情
- 空调设计说明
- 制冷机房设计与施工说明
- 设备明细表
- 机房流程图
- 机房 平面布置图

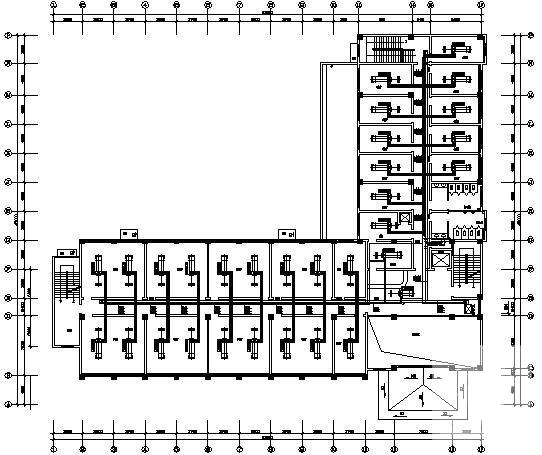

- 空调风系统平面图
- 空调水系统平面图
附件详情
稿件为山东高密某招待所中央空调方案设计。本建筑物共计建筑面积5600平方米，地上4层。设计采用两管制水系统的空调方式。
，图纸共13张。

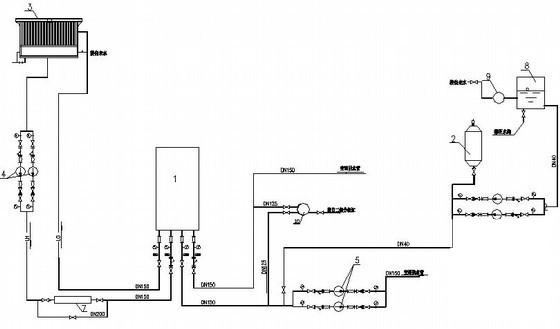

机房流程图

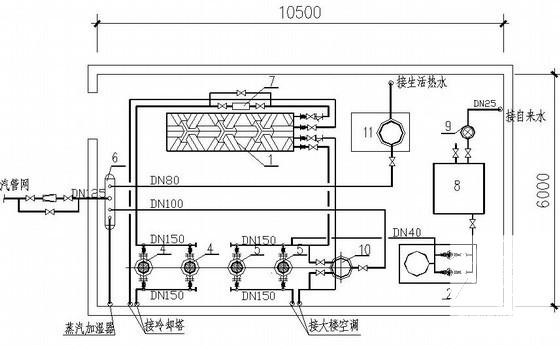

机房管道平面图

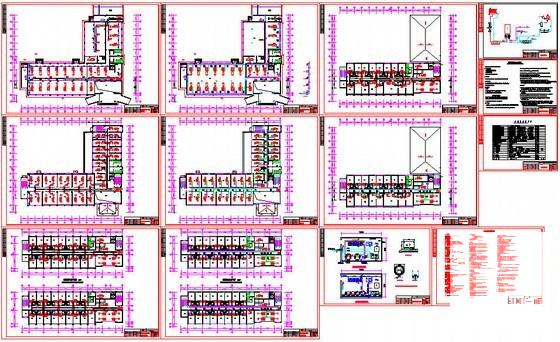

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
招待所空调 - 1 -
招待所空调 - 2 -
招待所空调 - 3 -
招待所空调 - 4
以上是部分截图，请下载附件后查看完整高清内容
