2层城北体育公园厂房改造建筑方案设计CAD初设图纸

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 商业聚合形态：“线”型
• 建筑类别：低层商业街
• 建筑高度：多层建筑
• 图纸设计深度 ：方案（初设图）
• 项目地址：浙江
• 图纸设计风格：中式风格
• 图纸设计流派：其他
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：10张
• 地上层数：2层
• 效果图：无

附件详情

[杭州]某城北体育公园厂房改造建筑方案图——10张CAD

建筑风格：改造后为清末民初江南水乡风情为基本风格的两层砖木结构商业建筑，可作为茶室、酒肆、画室、画廊、展示等营业场所，也可做高档会所。适度扩面，以符合古建筑形制。建筑布局严谨对称，风格朴素简洁庄重素雅，外部白墙黛瓦，青砖窗下墙，白墙硬山顶，设置马头墙。梁架均采用穿斗式榫卯木结构，柱础为圆形鼓墩。门窗采用木质槅扇，上、中、下绦环板施浮雕花板。廊柱间施雕花牛腿、挂落。梁端部皆设雕刻雀替。结构简洁坚固，外观精巧雅致。

拟定布局：适度扩面
一号楼往西增加面积，一、二号楼南立面做成上下走廊,二楼走廊围进室内，二号楼北立面设置底层走廊，一、二号楼之间设置长廊，二、三、四号前底层走廊,五号楼增加门斗。

该资料包含：总平面图、修缮厂房的平立剖面图
图片像素：3000以上

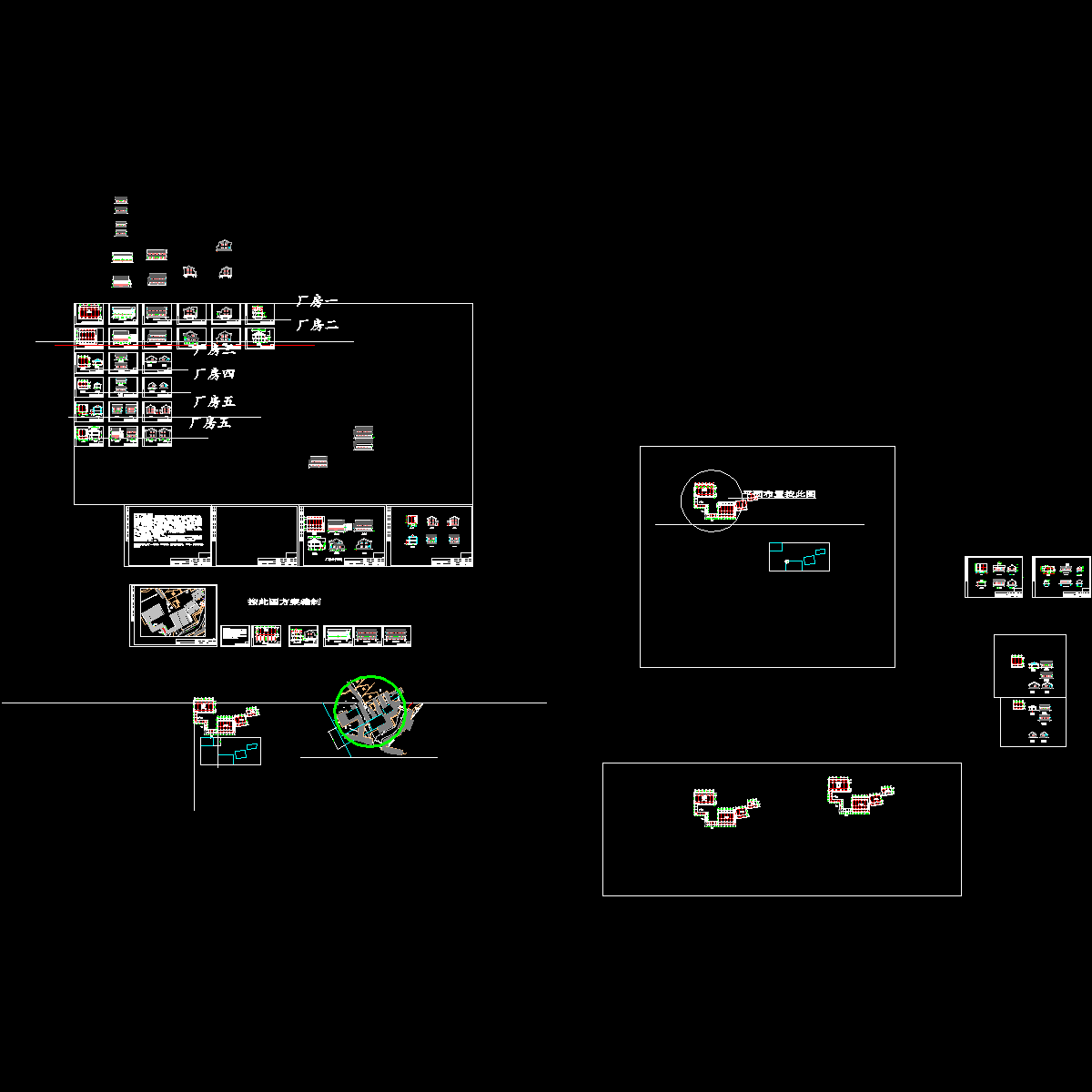

总平面图

侧立面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
