两套2层住宅方案设计CAD初设图纸(带效果CAD初设图纸)

[复制链接]

0

主题

0

帖子

1456

积分

超级版主

Rank: 8Rank: 8

积分
1456
发表于 2021-3-10 21:30:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类型:双拼别墅
  • 建筑高度:多层建筑
  • 图纸设计深度 :方案(初设图)
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 参考图纸:6张
  • 建筑面积:173.96平方米
  • 用地面积:195.4平方米
  • 地上层数:2层
  • 效果图:有

附件详情

本方案为同一地块的两个方案.

基本型:
平面形式:二户并联.
建筑占地:182.92平方米.
建筑面积:347.92平方米.
每户建筑面积:173.96平方米.
户型:二厅四室一厨二卫.
总开间X进深:15X13.2米.
●本方案为并联式村镇住宅,皖南民居建筑风格,适合多种家庭结构.住宅南北面窄,进深大,利于规划布置,节约用地.平面布局紧凑,功能分区合理,房间联系密切,不穿套,不干扰.主要房间全部朝南,自然通风采光,明厨,明卫.前后院根据建设地形设置,灵活布局.采用砖混结构,六度抗震设防,所有尺度均符合模数,便于施工.

基本型带车库:
平面形式:二户并联.
建筑占地:195.46平方米.
建筑面积:537.22平方米.
每户建筑面积:268.61平方米.
户型:二厅四室一厨二卫.
总开间X进深:15X13.2米.
●本方案在基本型的基础上增设了负一层,并适当降低层高,以利于降低造价.负一层可停放小型农用器具,也可作为粮仓,库房.对于从事家庭手工业的住户,可作为家庭手工业作坊.

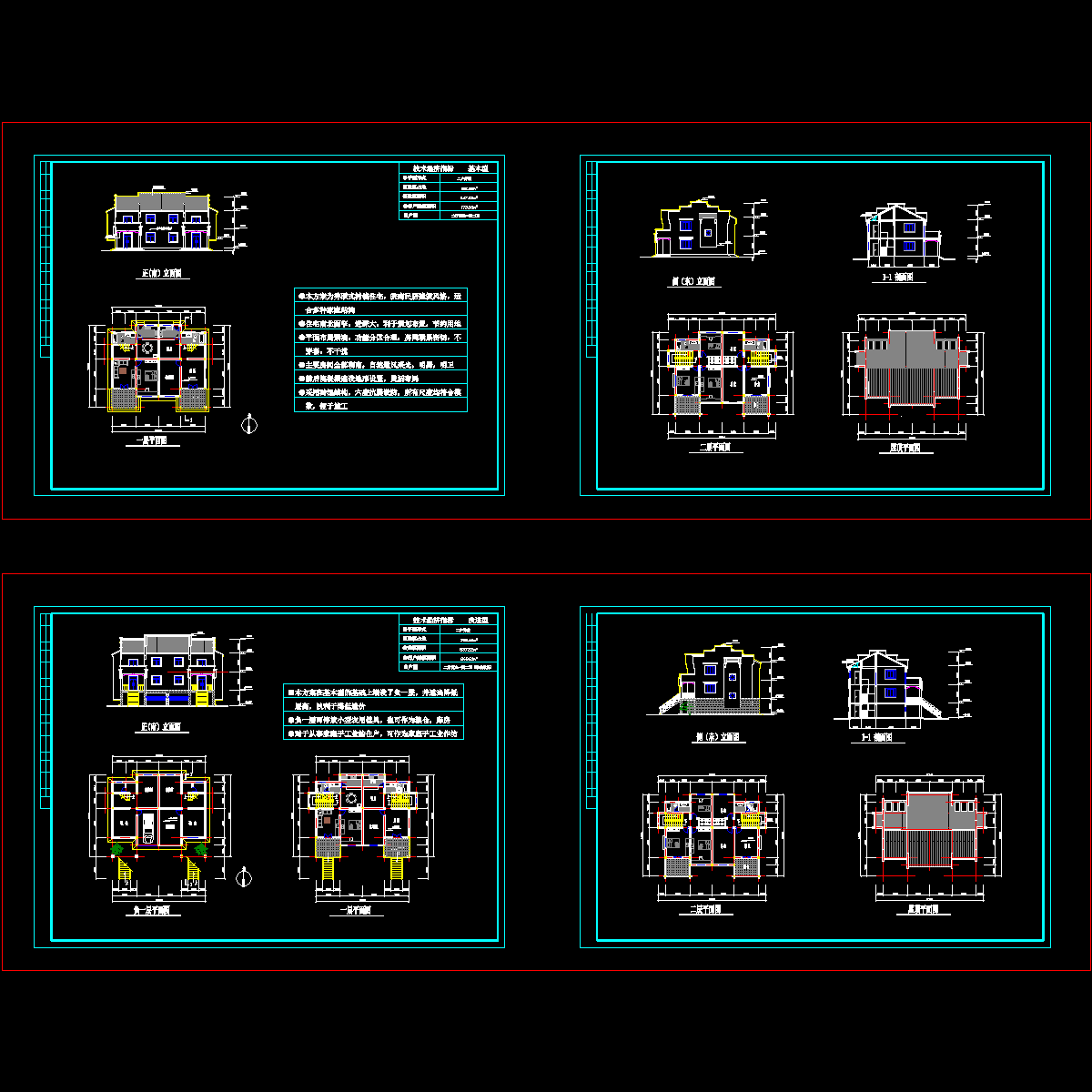

这份参考资料包含方案的各层平面图,立面图,剖面图,4张和2张效果图.

方案设计图纸 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew22c2wccffc0cfs.rar

4.24 MB

下载  售价: 100 积分    赚积分
