位置：四川
-
设计年代：近代
-
使用性：人行桥
-
跨径大小和多跨总长：35m
-
承重构件受力情况：拱桥
-
使用年限：永久性桥
附件详情
-
桥梁部分40张：
-
桥体设计说明6页
-
廊桥工程计算书7页
-

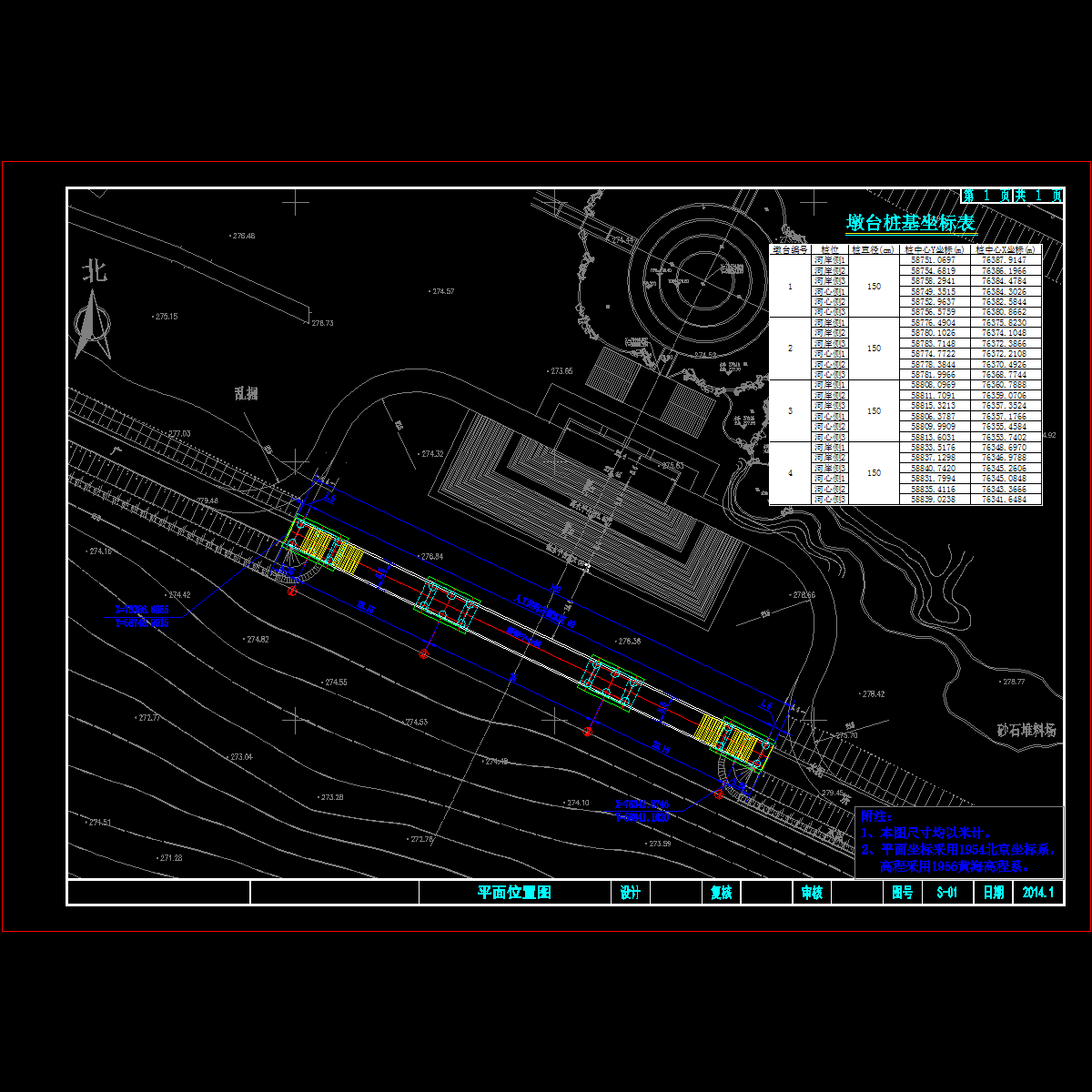

平面位置图
-

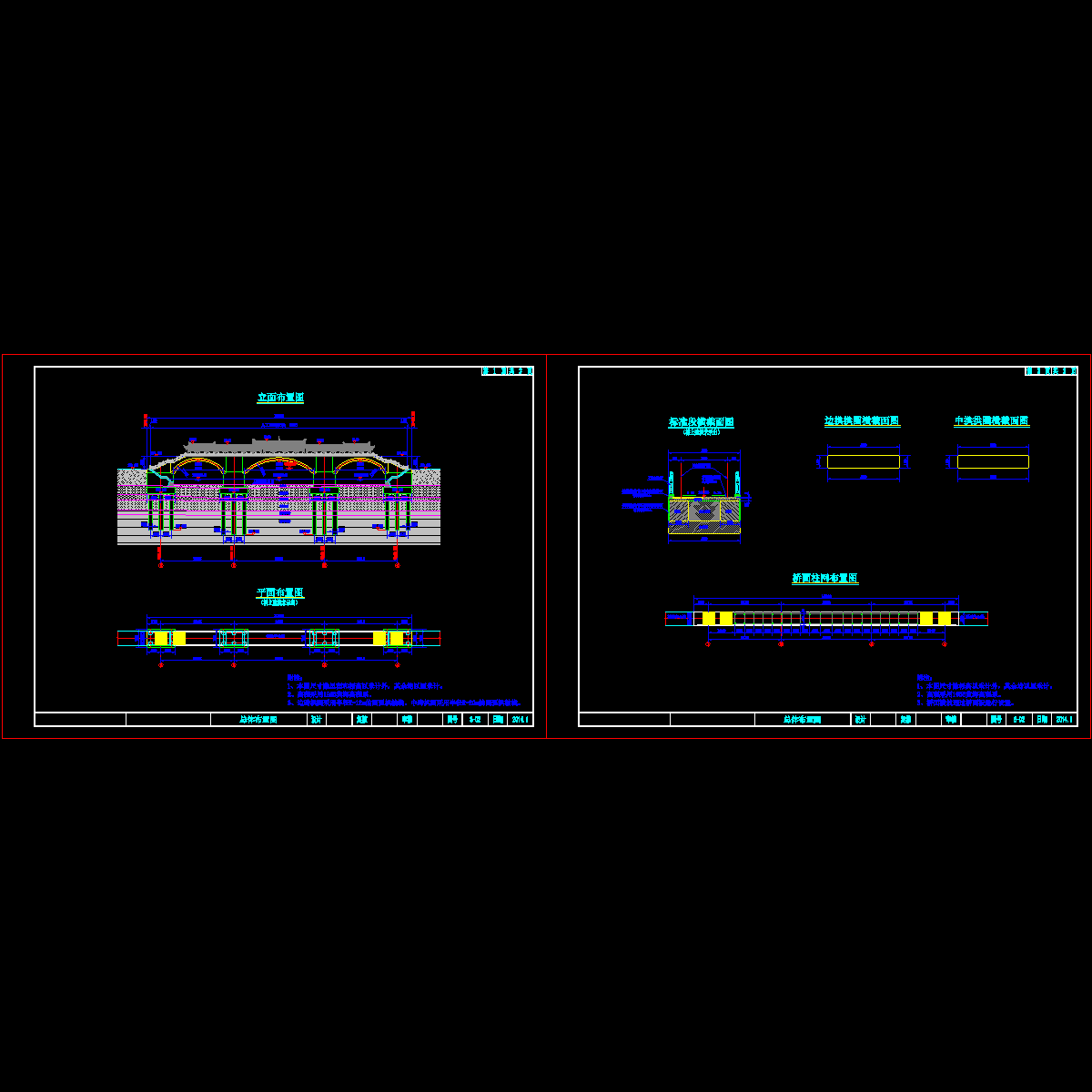

总体布置图2
-

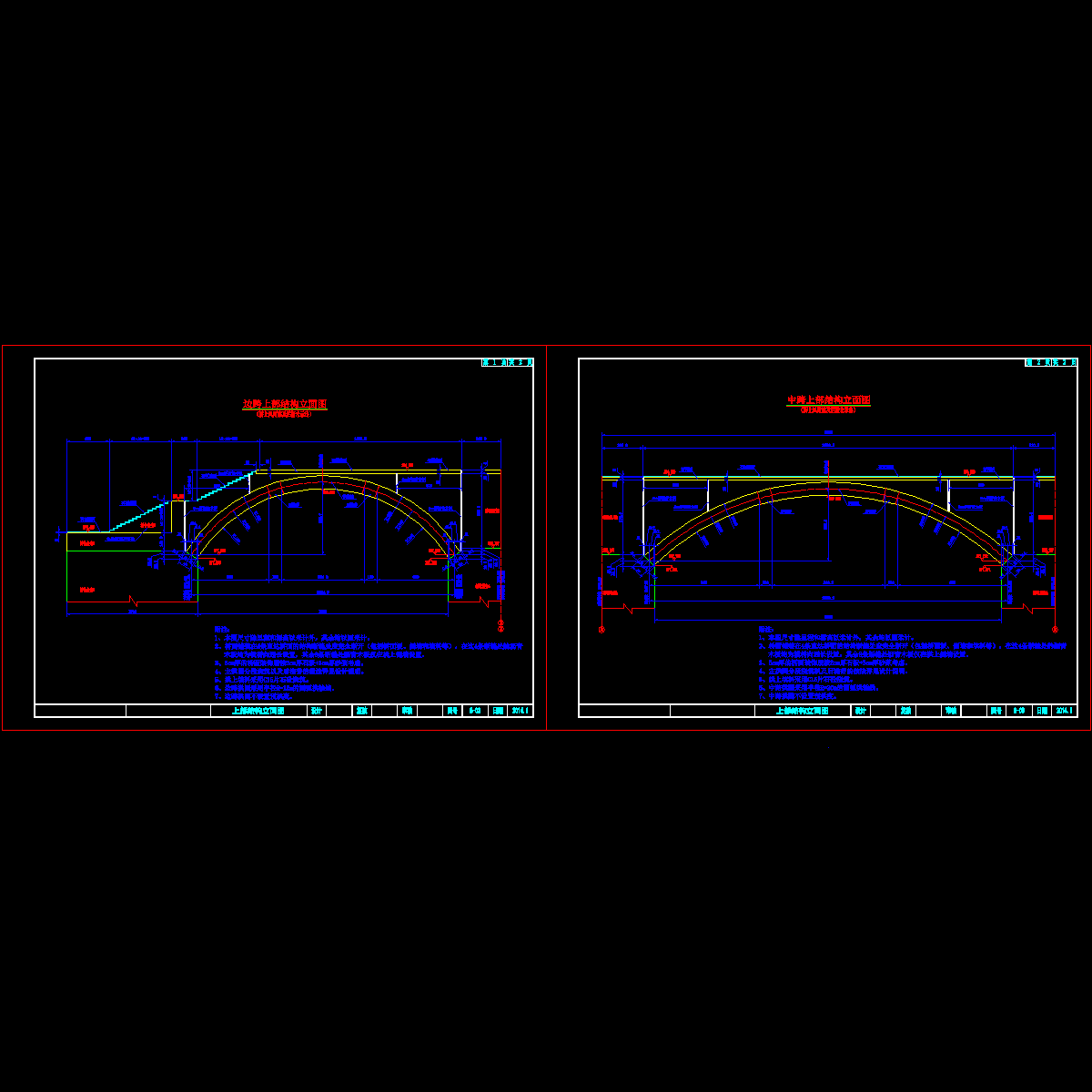

上部结构立面图2
-
桥墩构造图2
-
桥台构造图2
-
桥墩桩基钢筋构造图2
-
桥墩承台钢筋构造图3
-
桥墩墩身钢筋构造图5
-
桥台桩基钢筋构造图2
-
桥台承台钢筋构造图3
-
桥台台身钢筋构造图5
-
边跨主拱圈钢筋构造图2
-
中跨主拱圈钢筋构造图2
-
拱上侧墙及填料构造图
-
桥面板钢筋板构造图
-

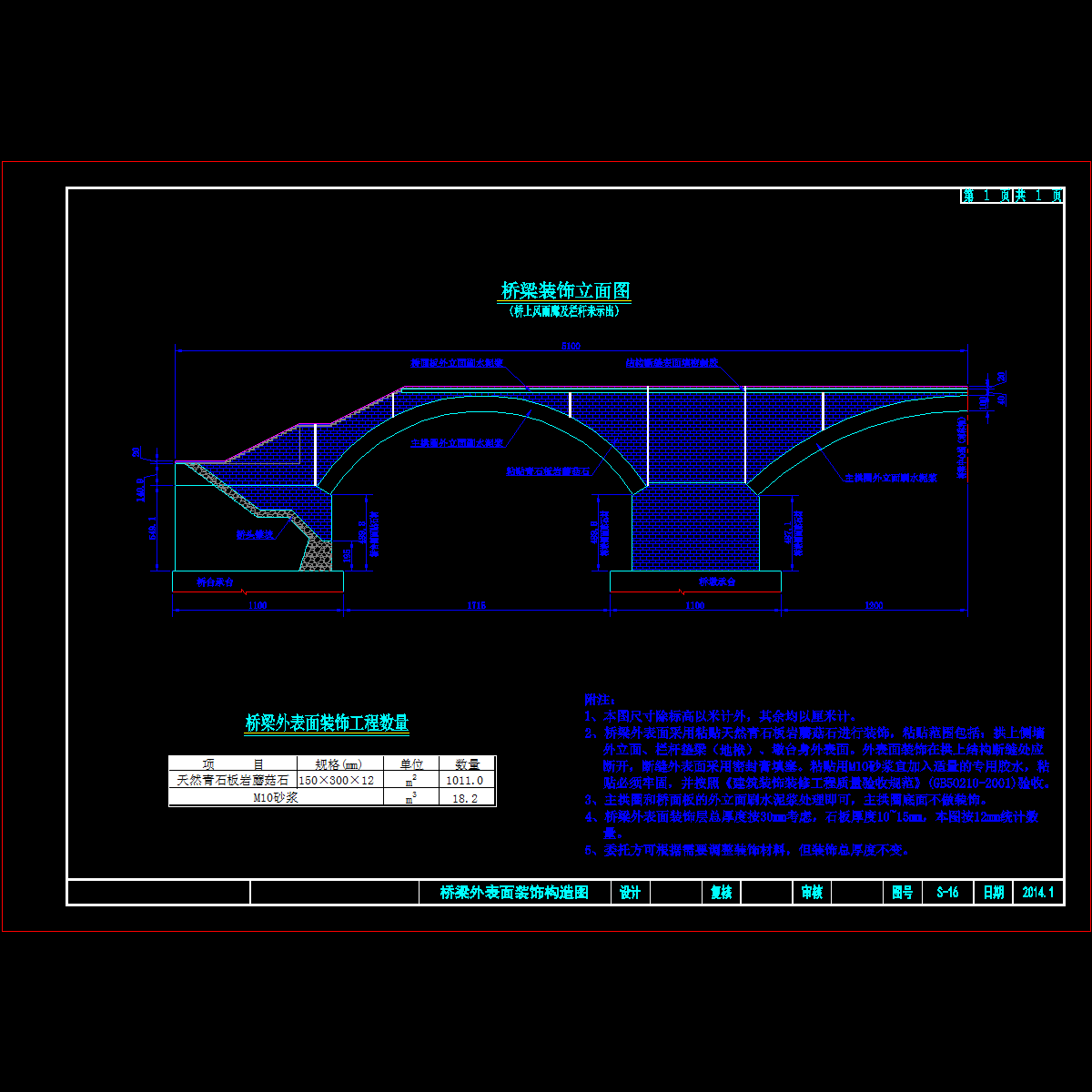

桥梁外表面装饰构造图
-

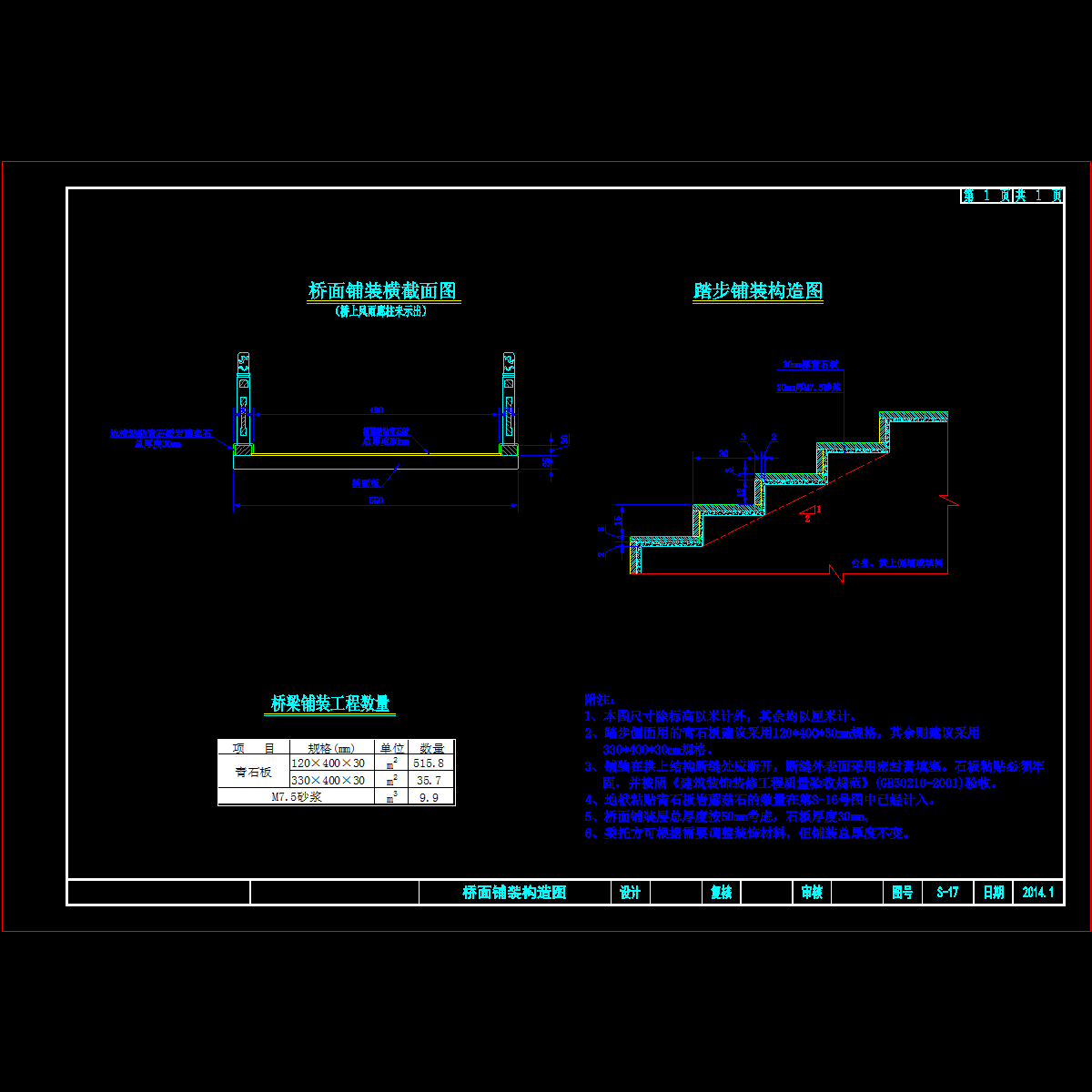

桥面铺装构造图
-

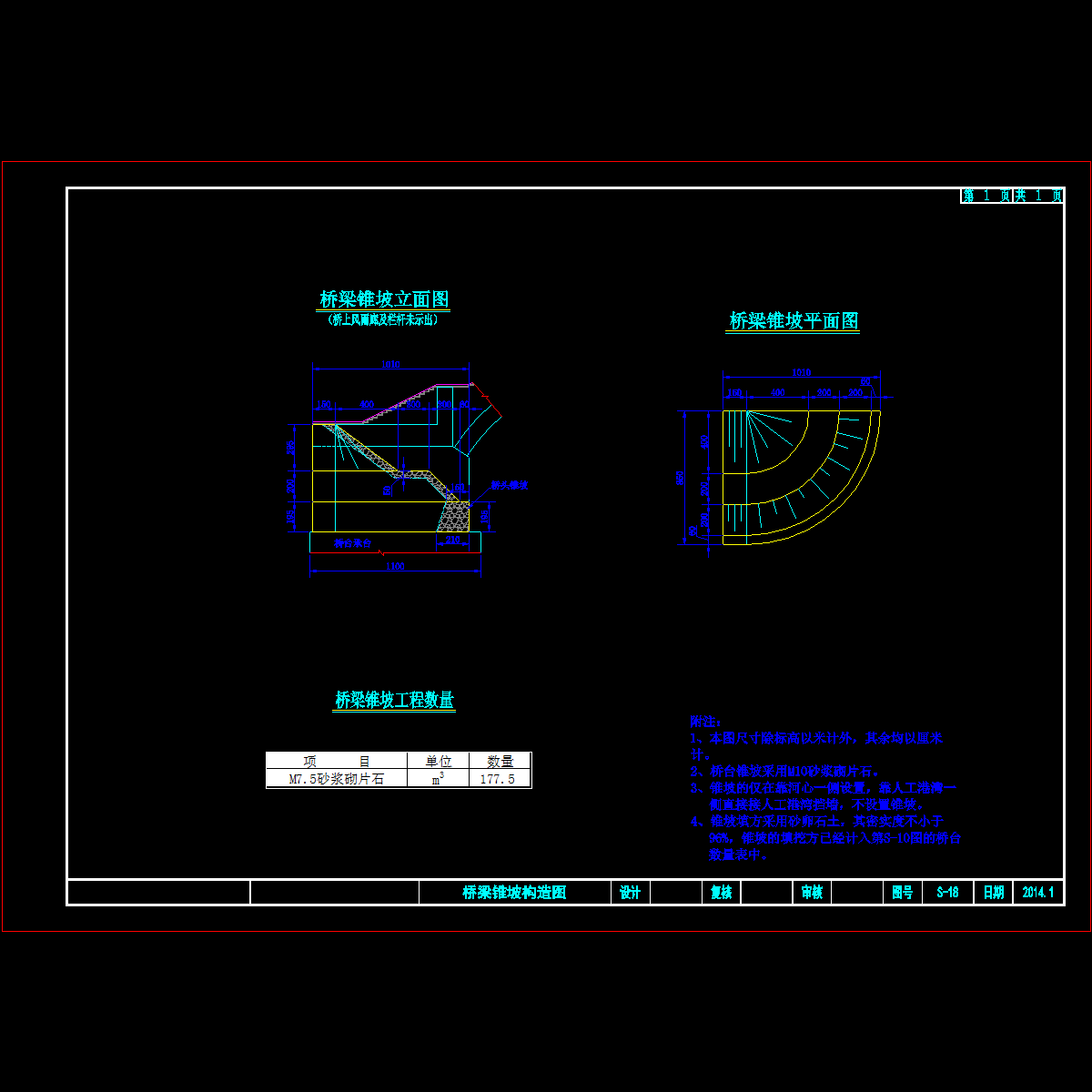

桥梁锥坡构造图
-
拱圈施工方案图
-
桥梁主要工程数量表
-
-
风雨廊15张：
-
风雨廊设计说明4页
-
风雨廊立面布置图3
-
风雨廊平面、剖面图4
-
风雨廊侧立面图
-
风雨廊仰视图
-
柱及屋面檩条布置图
-
翼角大样图
-
栏杆、撑拱大样
-
挂落及节点连接大样
-
木结构用材说明
-
防雷
平面布置图
附件详情
设计依据：《城市桥梁设计规范》（CJJ11-近代）；建筑结构荷载规范(GB50009-近代)。
桥面设计荷载：人群4.5kN/m2；桥面宽度：5.5m；桥上风雨廊形式：通透型，风压0.35kN/m2；洪水频率：1%；地震烈度：按VI度设防；桥梁结构设计基准期：100年；桥梁设计安全等级：一级。廊桥为人行廊桥，上部构造为28.15 35 28.15m三跨实腹式钢筋混凝土板式拱桥，边跨主拱圈半径12m，计算跨径20.348m，计算矢高5.637m，矢跨比1/3.610，主拱圈厚度1m；中跨主拱圈半径20m，计算跨径27.692m，计算矢高5.568m，矢跨比1/4.973，主拱圈厚度1m。风雨廊建筑为单层，建筑总高度为6.07m。建筑面积为398m2。屋面为坡屋面，采用木檩条，面层盖灰色素筒瓦。
……
主拱圈为实心板拱，主跨墩中距35m，边跨墩台中距28.15m，桥梁全长102m；直线桥梁，桥梁宽度5.5m。桥墩采用群桩重力式桥墩，桥台为群桩重力式桥台。边跨、中跨主拱圈均采用C40钢筋混凝土板拱，厚1米，宽5.5m，实心板拱圈。桥面板全部采用C40防水混凝土，厚度25cm；桥面铺装层采用3cm厚的青石板 2cm厚M7.5砂浆，总厚度5cm。边跨、中跨主拱圈均按圆弧拱设计，边跨拱轴线半径12m，中跨拱轴线半径20m。全桥共12道结构断缝均采用沥青木板整体隔开，其中对于每跨靠近拱脚处的1条断缝（全桥共6道），桥面板及铺装层在这些结构断缝处必须完全断开（包括钢筋），其余6道结构断缝仅断至桥面板下即可。风雨廊结构采用木结构，单层建筑。桥台采用群桩重力式桥台，承台底面置于卵石层中，桩底均置于中风化泥岩层中，按嵌岩桩进行设计。桩基采用钻孔灌注桩进行施工，桩底清孔情况按良好控制，桩端沉渣厚度按不超过5cm控制。
……
主要材料：混凝土C30、C40。C40细石子防水混凝土。混凝土细骨料采用中粗砂。采用HRB335、HPB235钢筋，钢筋强度标准值分别为235MPa和335MPa。
……
共计55张，附廊桥计算书。设计于近代年
廊桥
桥墩墩身钢筋构造图
中跨主拱圈钢筋构造图
桥梁外表面装饰构造图
风雨廊立面布置图
防雷平面布置图
立面布置图
