单跨10m人行景观拱桥设计CAD图纸(效果图)(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

单跨10m人行景观拱桥设计图，含效果图。共计11张。

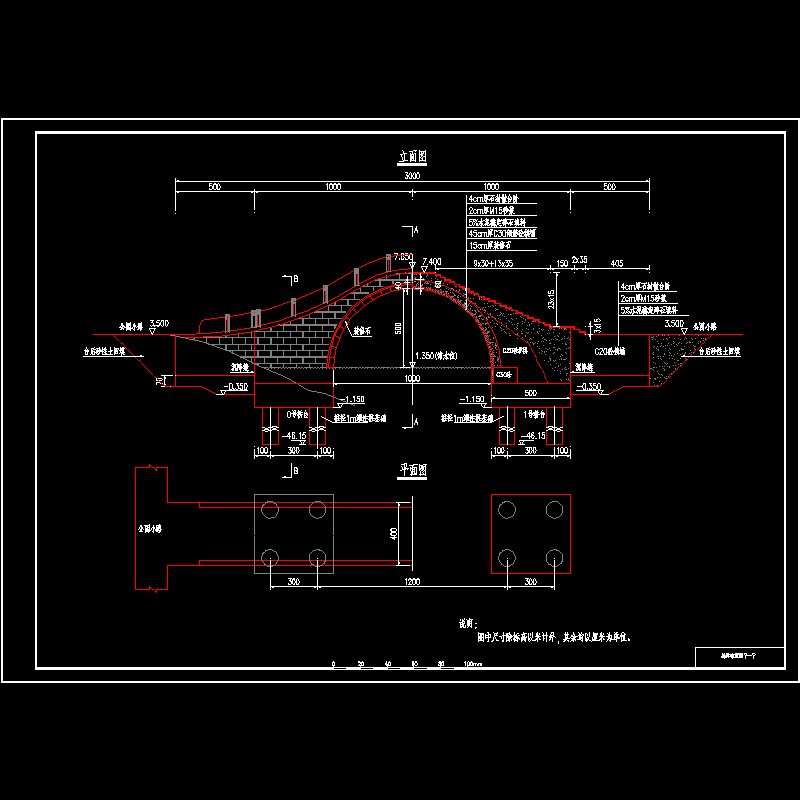

01-桥型布置图（一）.dwg

02-桥型布置图（二）.dwg

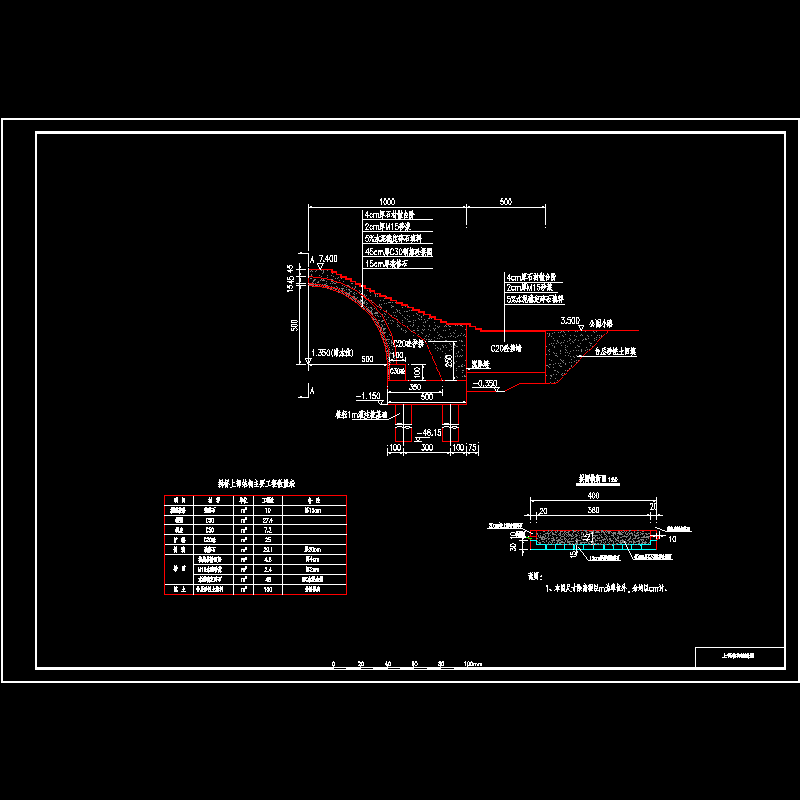

03-上部结构构造图.dwg

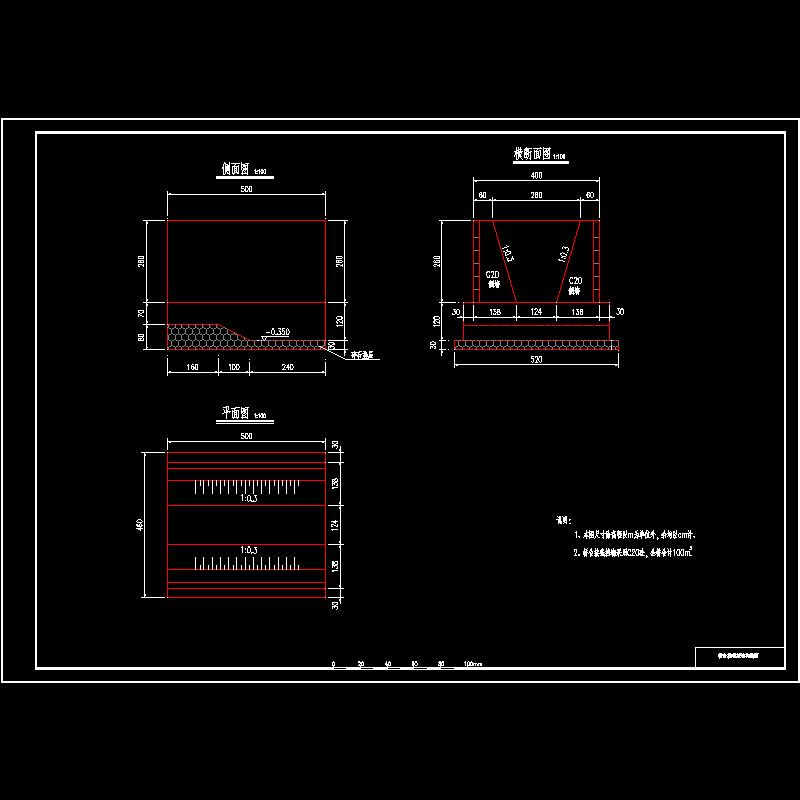

04-桥台一般构造图.dwg

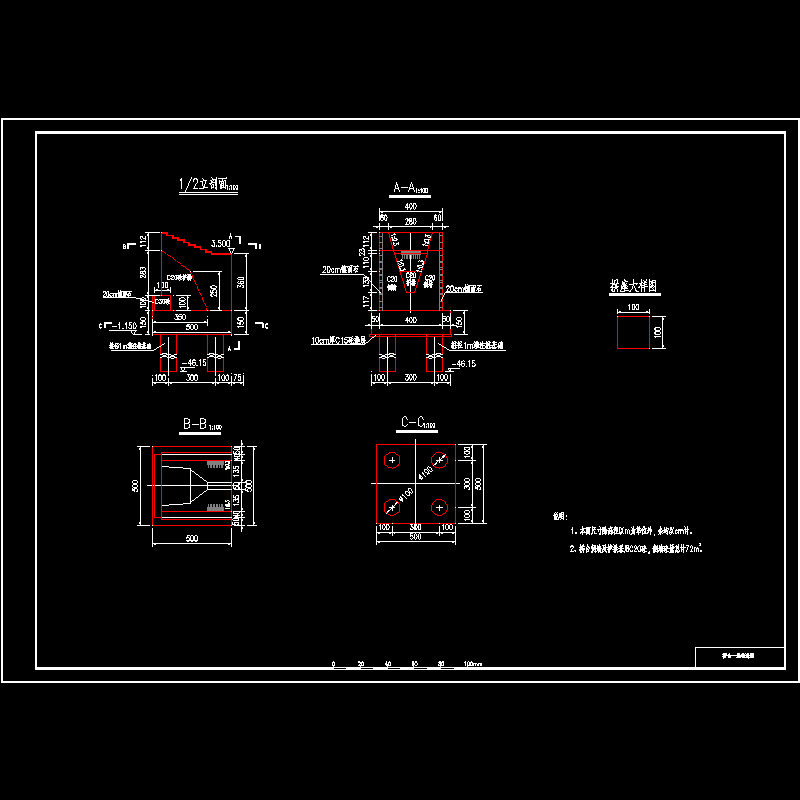

05-桥台接线挡墙构造图.dwg

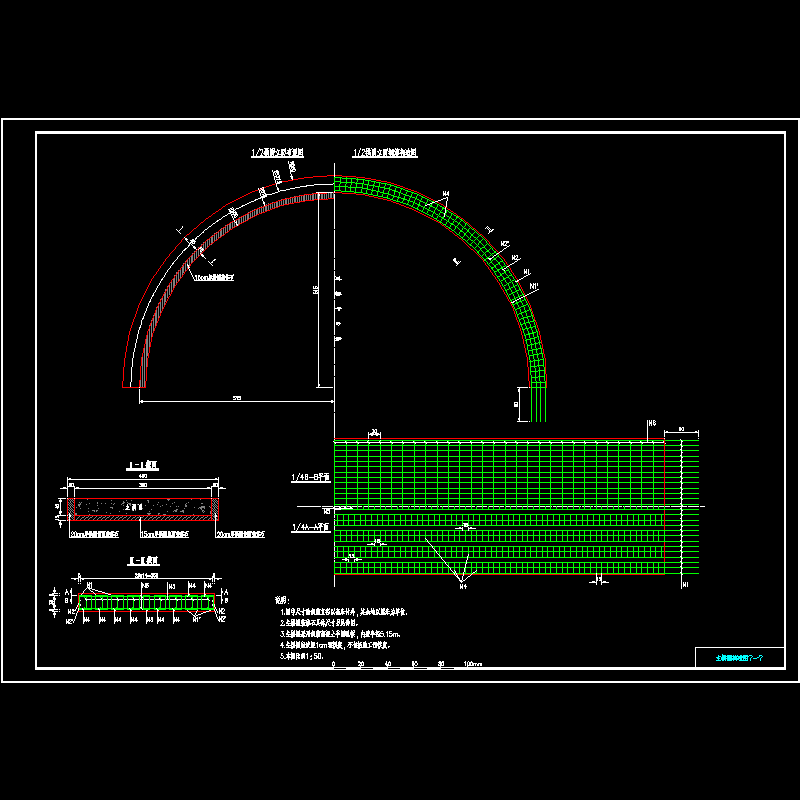

06-主拱圈构造图（一）.dwg

07-主拱圈构造图（二）.dwg

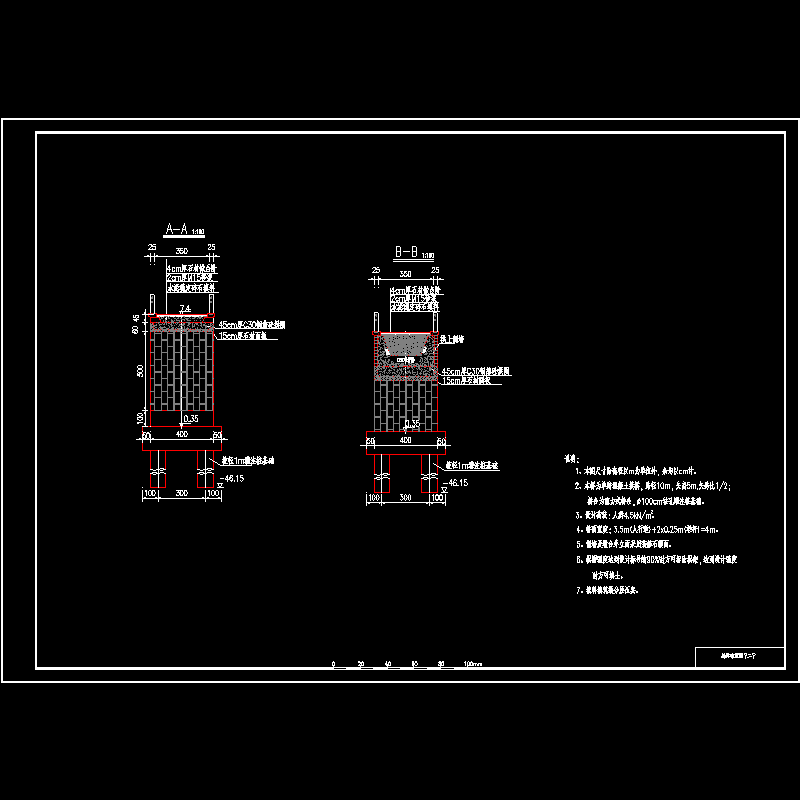

09-桩基构造图.dwg

10-承台钢筋构造图.dwg
