二级公路交通安全设施施工CAD图纸46张（标志标线护栏）

rtjhjknn · 发表于 2021-3-11 21:06:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

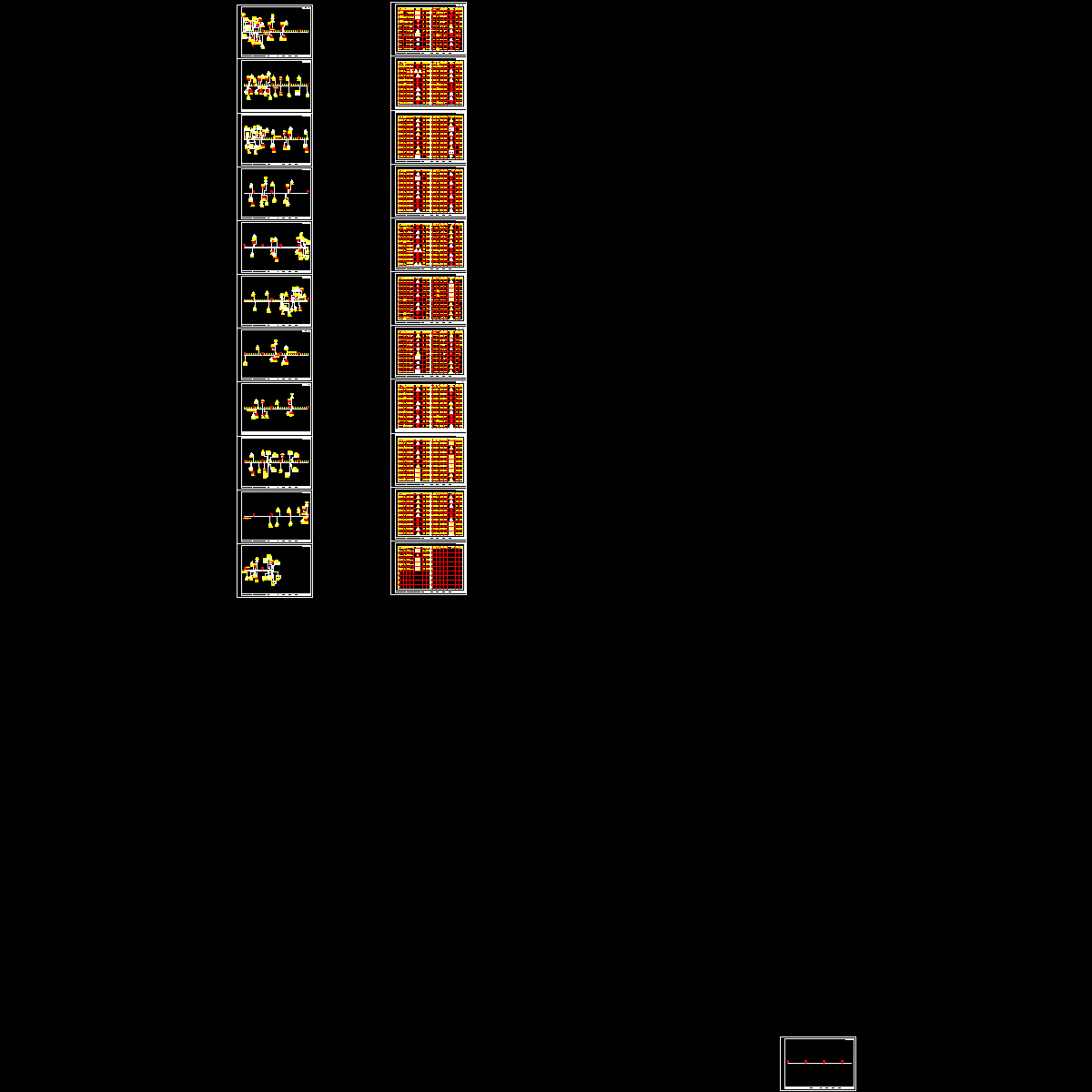

安全设施平面布置图 21
安全设施工程数量汇总表
标志设置一览表
标线设置一览表
护栏设置一览表
主线标线及导向箭头设计图
减速标线设计图2
单柱式标志一般构造图8
单悬臂标志一般构造图3
路侧波形梁护栏一般构造图7
轮廓标一般构造图
百米桩、里程碑、界碑一般构造图

附件详情

该项目按照二级公路标准设计，设计速度采用60km/h，路基宽度12.0m。所有交通指路标志的汉字高度采用40cm。警告、禁令、指示标志采用全反光三级反光膜。大型标志板、滑动槽：采用5A02（旧牌号为LF2-M，抗拉强度应大于175MPa）型铝合金板材；小型标志板：采用玻璃钢合成树脂板制作。交通标志的边框外缘应有衬底色。衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色。
道路标线采用环保反光涂料涂划。行车道边缘线，采用白色振荡标线，线宽15cm；中心单黄虚线：实线长400cm间隔600cm，线宽15cm。人行横道线：白色实线，线宽40cm，间距60cm。沿线路堤边坡高度超过3.5m的路段、桥头路段均设置B级波形梁护栏。
……共计46张，设计于近代年

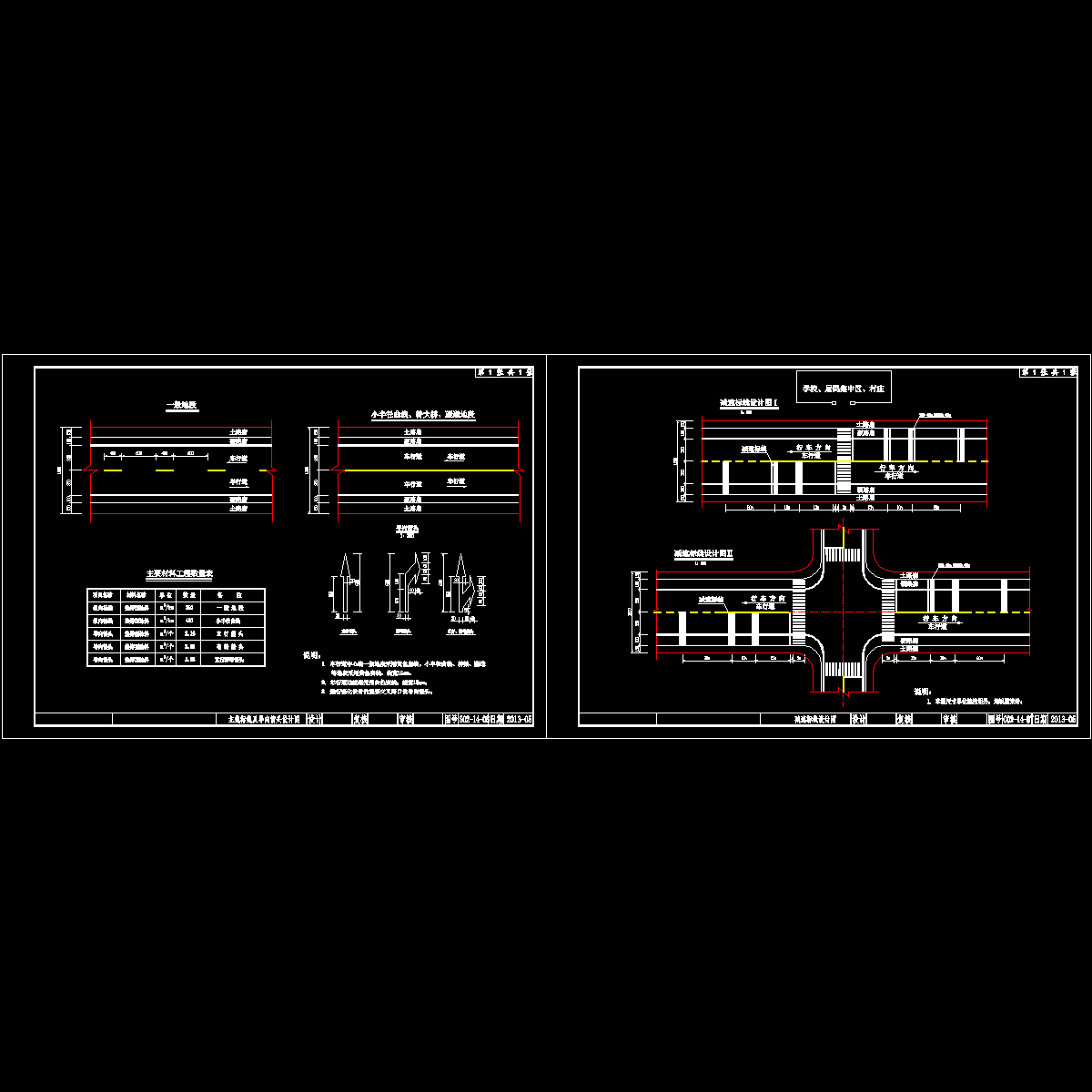

减速标线设计图

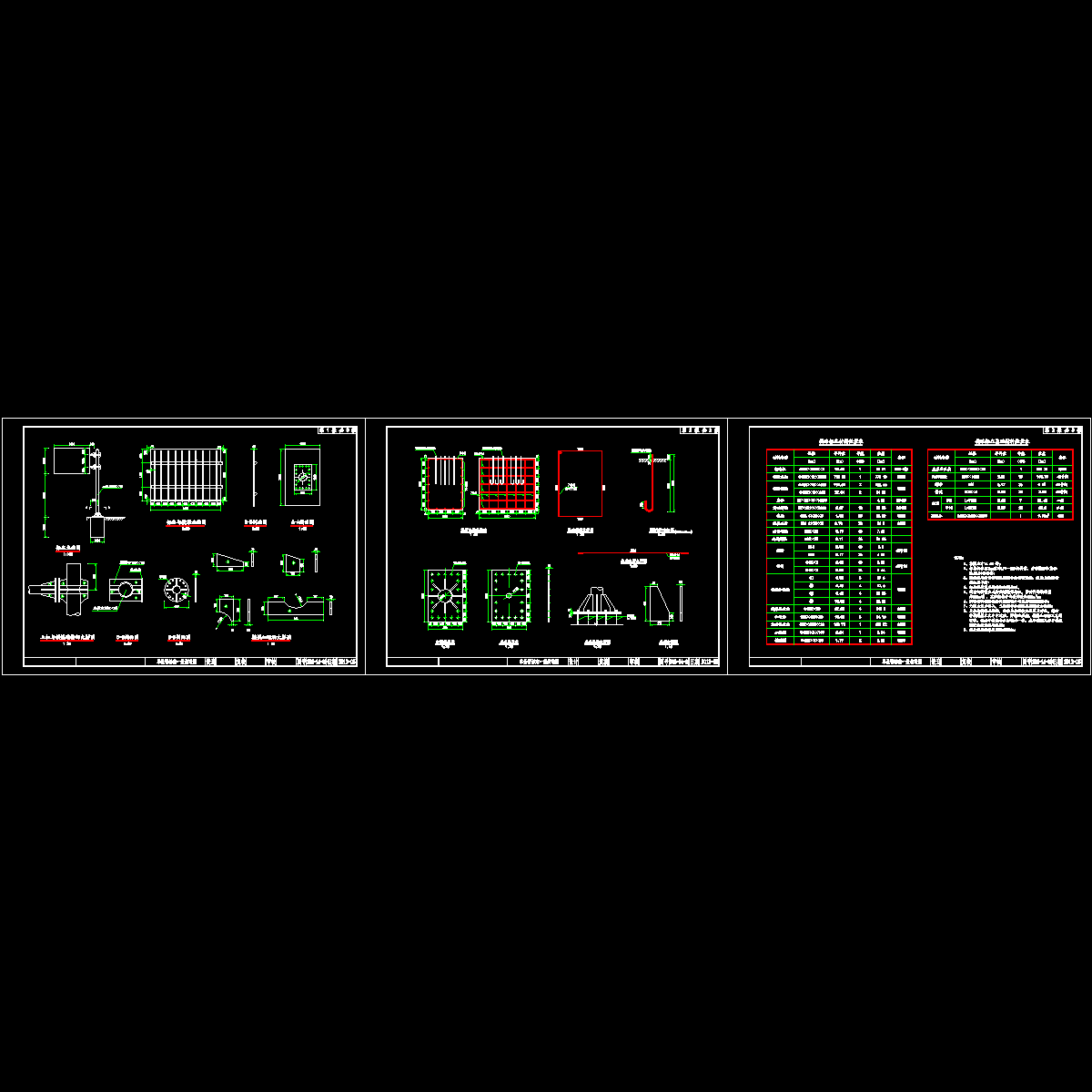

单柱式标志一般构造图

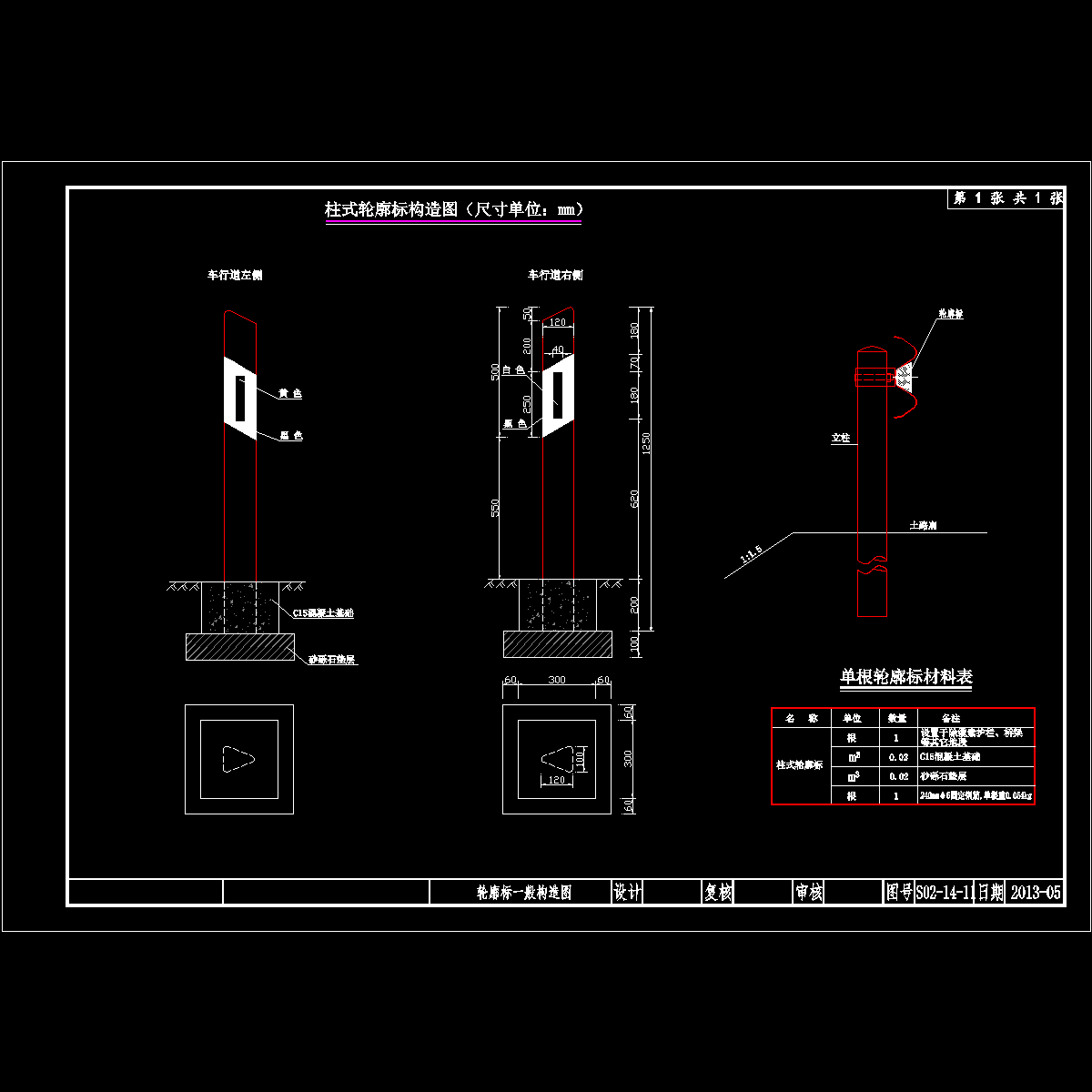

轮廓标一般构造图

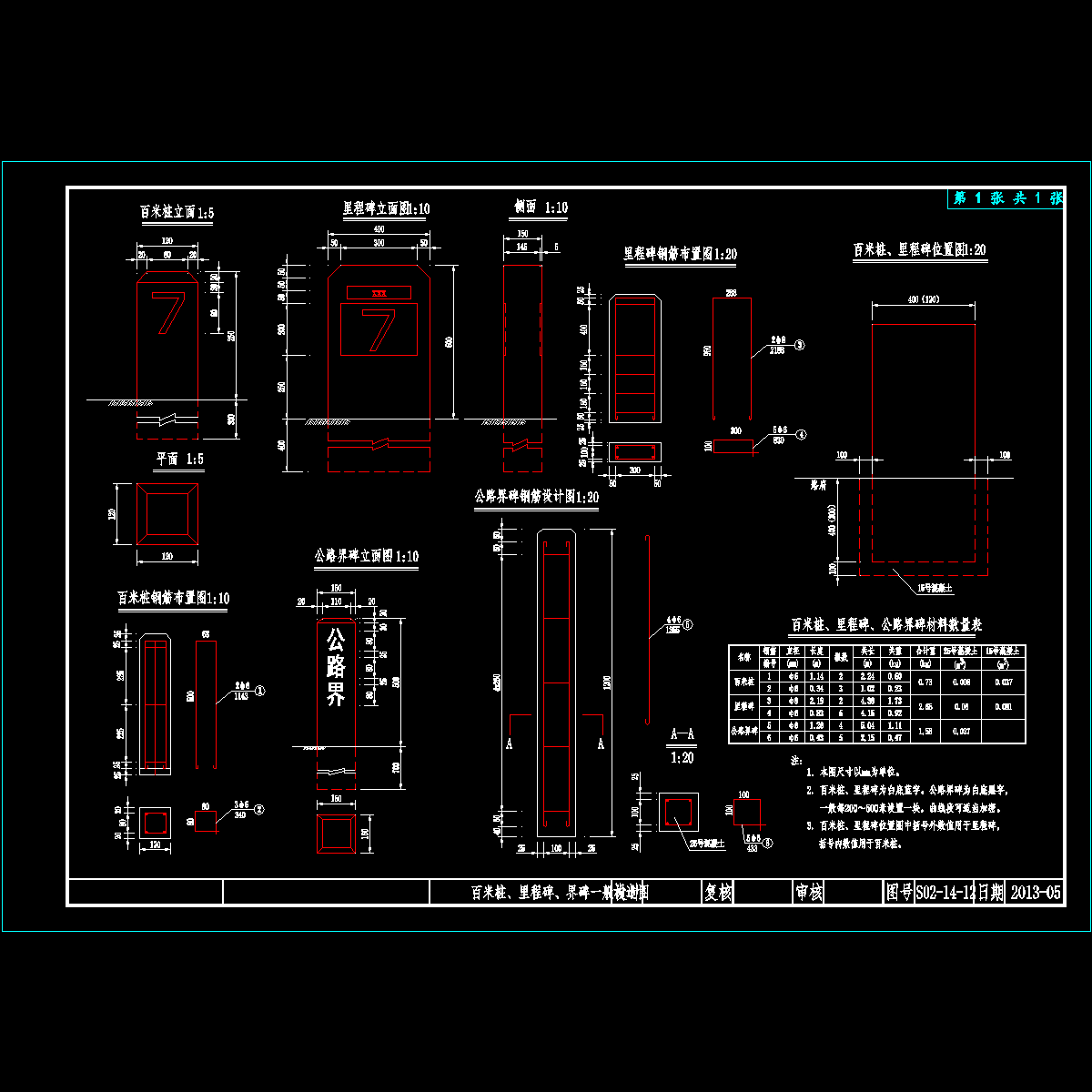

百米桩、里程碑、界碑一般构造图

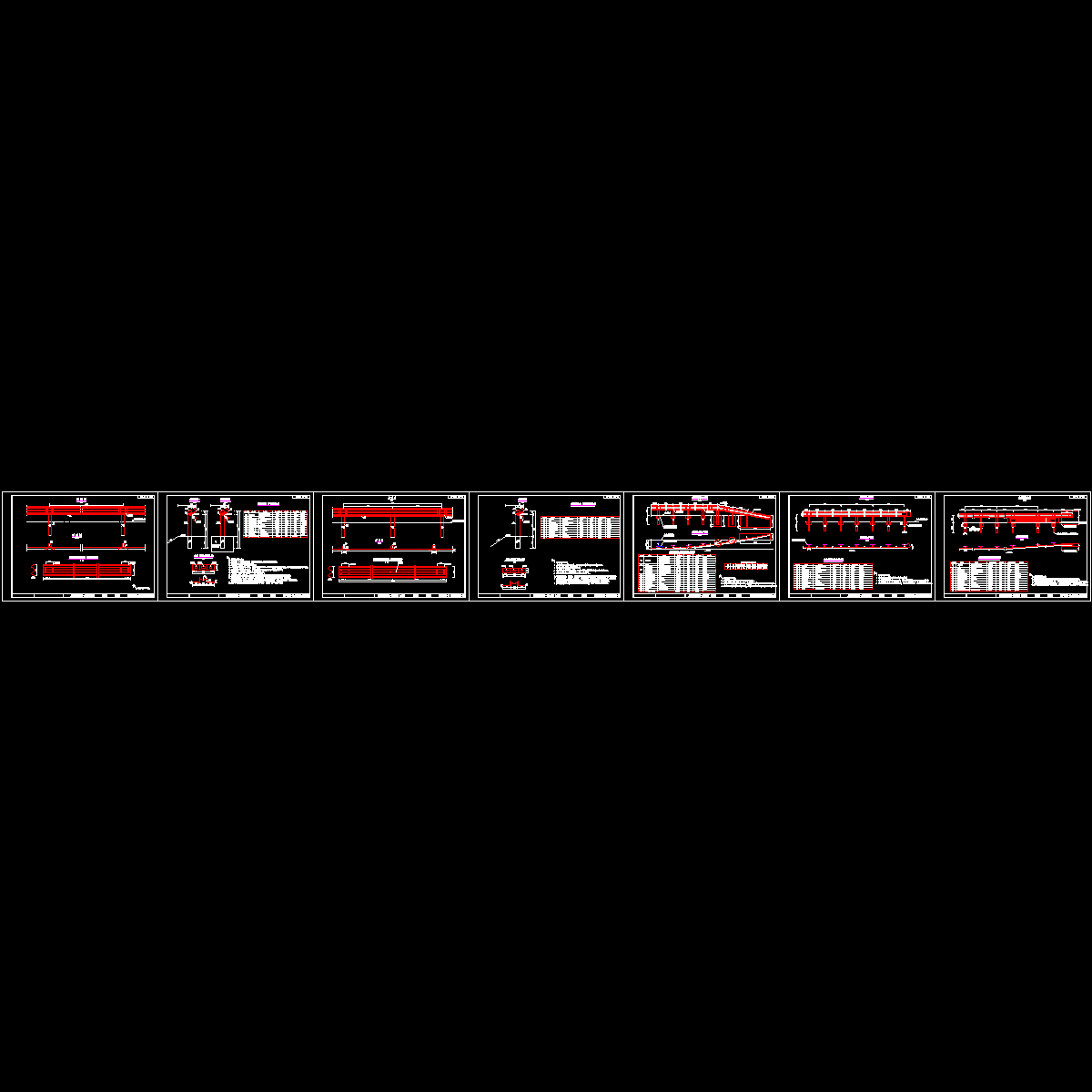

路侧波形梁护栏一般构造图
