城市主干路交通标志标线及交安设施施工大样图cad平面图

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：六车道
• 设计时速：60
• 干线：是
• 位置：重庆
• 设计年代：近代
• 附属：立体交叉

该附件为： 城市主干路全线交通标志标线及交安设施施工图.dwg ，格式为dwg，节点清晰，标注规范，同类工程可下载参考。

一、项目概要：

1. xx路为城市主干道，设计车速为60km/h，双向6车道，标准路幅宽度44m。道路呈东西走向，本项目含主线桥梁两座（其中xx路1#桥长约310m，xx路2#桥长约210m）和立交两座（分别为xx路与xx大道全互通立交，xx路与xx路菱形立交）。
2. 本次施工图设计范围内相交道路为xx路，xx路为城市主干道，双向六车道道路。
3. 本次交通工程施工图设计包含xx路全线的交通标志标线以及xx路交叉口、xx路交叉口的交通信号灯、电子警察、交通监控等安全设施。
4. 此次图纸中交通信号控制系统、电子警察系统、交通监控系统等设施包含前端设备、杆件及基础、防雷接地、电源管线路由；网络传输仅包含前端到就近网络接入点部分管道路由。

二、编制依据 ：

1. 《道路交通标志和标线》（GB 5768－近代）
2. 《城市道路交通标志和标线设置规范》（GB 51038-近代）
3. 《道路交通反光膜》（GB/T 18833-近代）
4. 《道路交通标志板及支撑件》（GB/T 23827-近代）
5. 《路面标线涂料》（JT/T 280-近代）
6. 《突起路标》（GB/T 24725-近代）
7. 《道路交通信号灯设置与安装规范》（GB 14886-2016）
8. 《道路交通信号控制机》（GB 25280-2016）

三、相关图片：

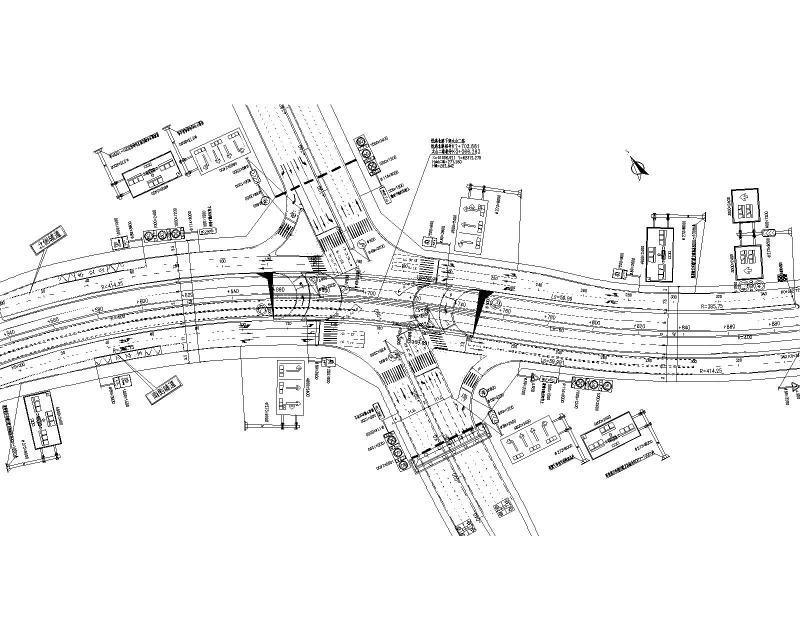

交通标志标线平面图

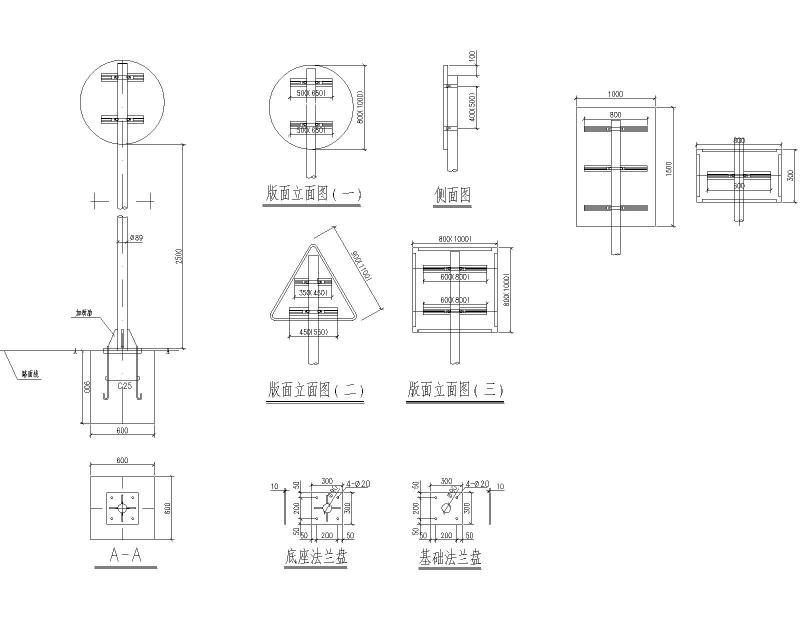

单柱式标志结构

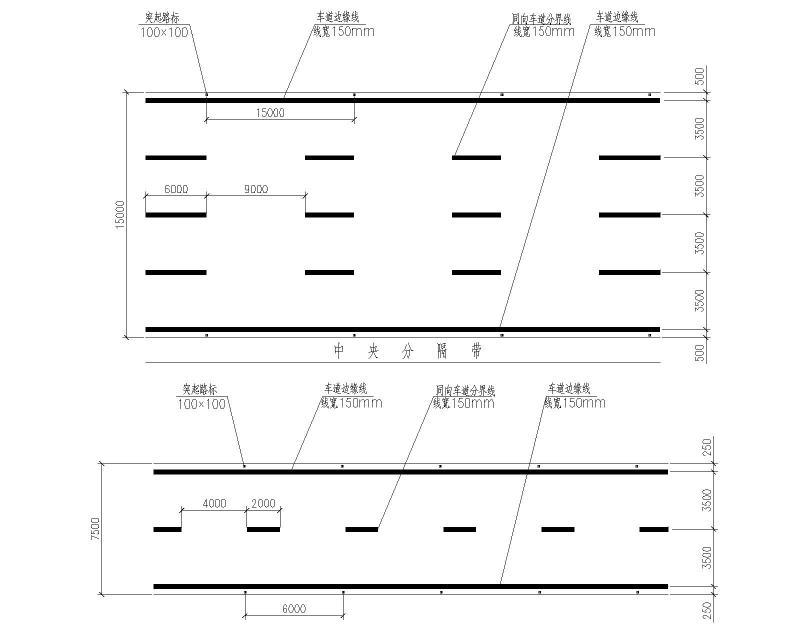

典型路段布置图

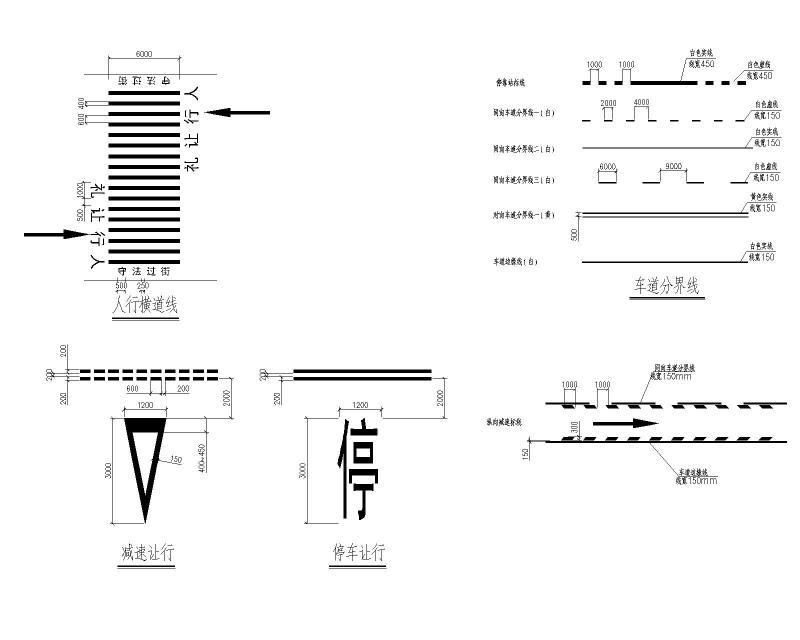

交通标线大样图

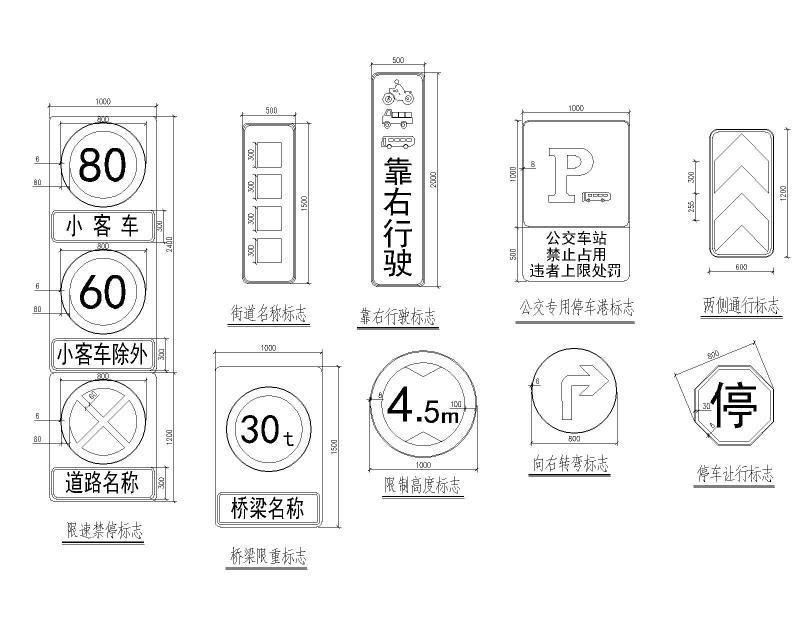

交通标志版面大样图

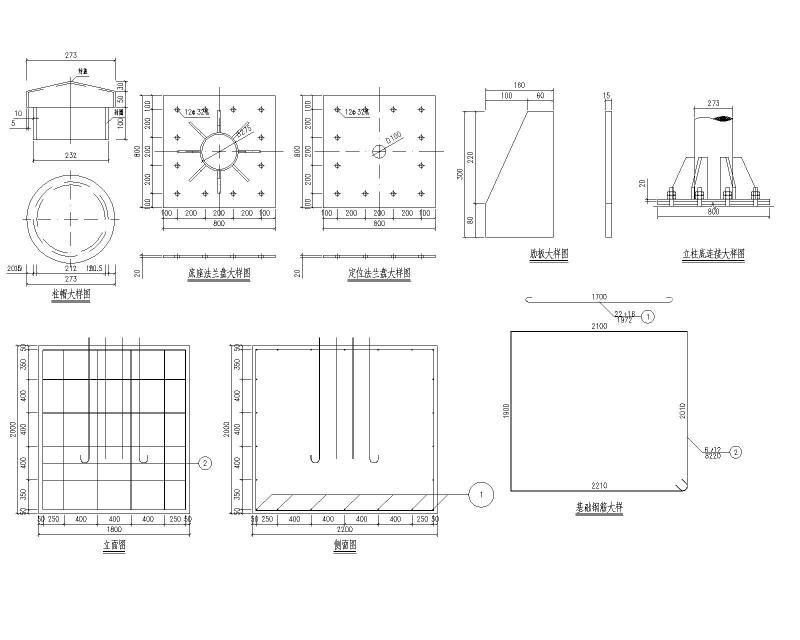

悬臂式标志结构图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
