3层国际机场工程全套电气施工CAD图纸

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

•


• 建筑类别：交通建筑

• 建筑高度：高层建筑

• 建筑结构形式：钢结构

• 建筑面积：23307.04平方米

• 地上层数：3层

• 图纸设计深度：施工图

• 设计年代：近代

• 负荷等级：一级

• 防雷等级：第二类

• 火灾保护分级：特级

• 接地方式：TN-S

• 项目地址：陕西

• 强电 设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全

一、项目概要

建筑性质: 航站楼.

建筑工程等级: 特 级.

建筑防火分类: 高层建筑(T3A 航站楼)裙房.

耐火等级:一级.

建筑结构类型:钢框架结构.

总图

总建筑面积: 223307.04m2

建筑结构类型:钢框架结构.

建筑层数:地上3层.

建筑高度:17.15m.

二、设计范围

1、高,低压配电系统.

2、电力、 照明系统 ;

3、防雷、接地及安全系统;

4、火灾自动报警及联动控制系统;

5、空调系统自控部分由甲方委托专业弱电公司完成。

6、其他弱电系统由甲方另行委托;

三、低压配电系统

1、负荷分级

航站楼按一级负荷供电。其中一级特别重要负荷为:安全检查设备用电,弱电机房用电,火灾应急照明等.

一级负荷:航站楼公共区域照明,电梯,送排风系统设备,消防设备用电,电梯(扶梯,步道梯)用电,

登机桥用电,飞机400HZ电源用电,飞机空调用电等。

二级负荷:空调系统(设备)用电.

三级负荷:商业,广告用电等.

2、负荷容量

一级特别重要负荷装机容量:(307)kW

一级负荷装机容量:(2461)kW

二级负荷装机容量:(734 )kW

三级负荷:(413 )kW

3、供电电源

电源电压:(10 )kV 。

电源引入方式 :由1#中心变电站B-I10KV母线段(10kV电源引自机场110/10KV变电站II段母线),B-II

10KV母线段沿原与1#中心变电站联通的综合管沟、沿室外直埋的海泡石纤维水泥管由1#中心变电站引来.

4. 10#变电所两台变压器低压侧设设联络开关,一台变压器低压侧失电时,通过联络开关自动联络,切除非 重要负荷后由另一台变压器为所有重要负荷供电.

计量方式:在1#中心变设10KV高供高计,对商业,餐饮,广告等可能出租使用的场所,每户单独计量,并设 置每层广告及商业总计量。

5、变配电所设备

(1)10#变电所高压开关柜:选用中置式KYN28-12KV系列真空开关柜.

(2)操作电源:8#变电所采用(110V)直流操作电源,选用一套(65 )AH铅酸免维护直流屏。

(3)变压器:选用SCBH15系列非晶合金干式变压器,外带(IP30)防护罩,与低压开关柜并列安装。

(4)低压配电柜:采用Blockset D-型开关柜。

(5)无功补偿及谐波滤波装置:采用全效电能质量柜,对变压器低压侧无功功率进行快速,平滑补偿及 谐波滤除,补偿后功率因数可达0.99,可对低压系统中谐波进行滤除。

6、备用电源

(1)引自1#中心变电所的两路10KV电源互为热备用。

四、图纸展示

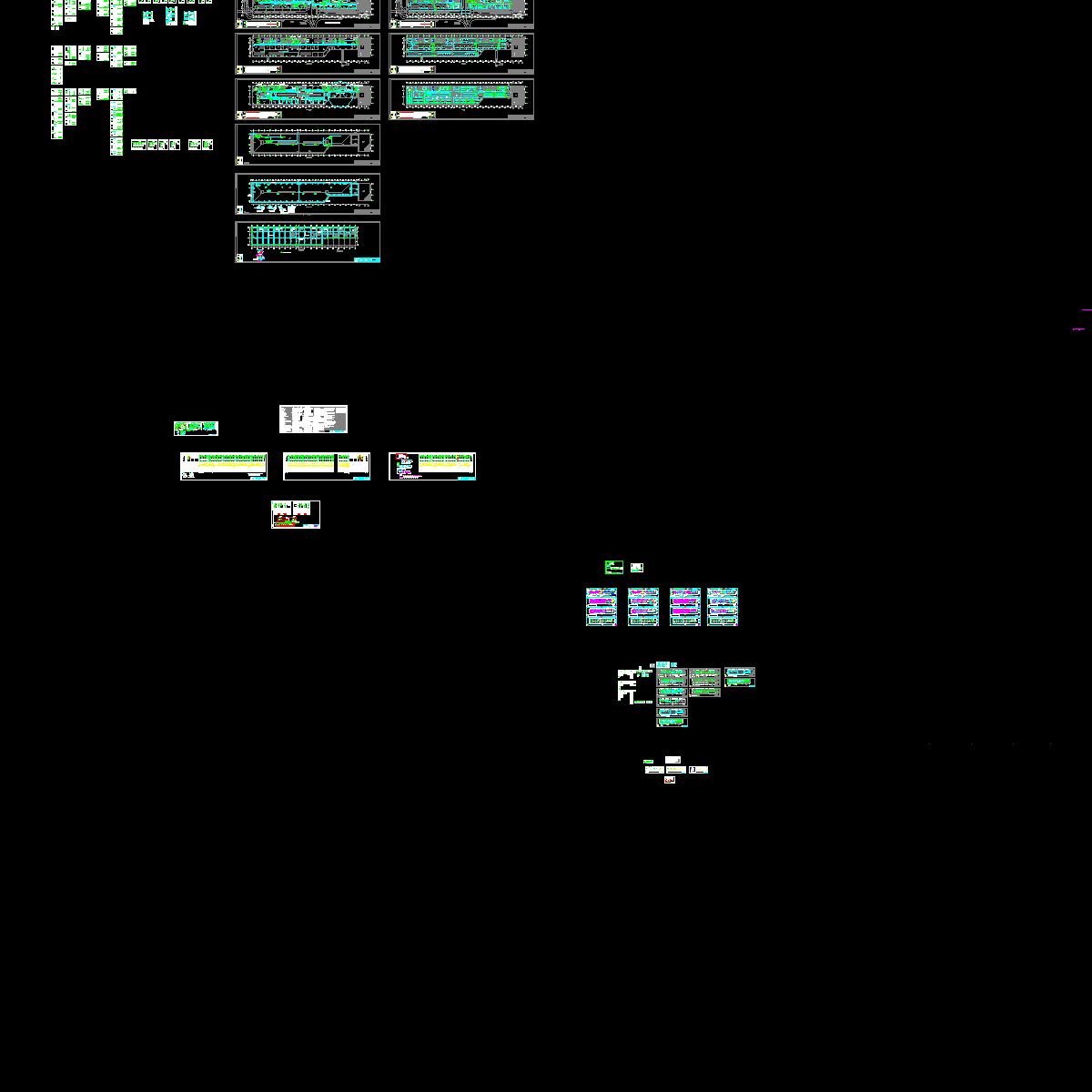

西安咸阳国际机场工程

10#变电所10KV系统及保护系统拓扑结构图

10#变电所电所设备布置,线路敷设,接地平面

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
