5层国际机场保障用房电气施工CAD大样图（2019）
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：15025.96平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0
-
设计年代：近代
-
负荷等级：二级,三级
-
防雷等级：第二类
-
接地方式：TN-C-S
-
项目所在地：重庆
-
强电设计：供配电系统,配变电所,应急电源,电气照明,建筑物防雷,接地安全,电气控制,其它
-
弱电设计：火灾自动报警系统,其它
该附件为重庆某国际机场保障用房
电气施工图
，出图。
概况：
本项目为重庆某知名大型机场二期工程设计项目-生产保障用房，建筑面积约为15025.96平方米，建筑高度为20.4m，建筑设计结构形式为混凝土框架建筑设计结构形式，地上5层，属于多层公共建筑。电线电缆场所分级为一级。
设计范围：
供、配电系统设计；公共区域一般照明和应急照明；通用设备常规控制；
防雷接地和电气安全；火灾自动报警系统；电气火灾监控系统；
消防设备电源监控系统；无障碍报警系统；防火门监控系统；
液位显示系统；气体灭火系统；智能防雷系统；能源计量系统。
部分图纸摘录：
照明平面图
配电平面图
接地平面图
火灾报警平面图
配电箱系统图
竖向配电干线图
消防应急照明和疏散指示系统图
火灾自动报警系统图
无障碍报警系统图
能量计量系统图
智能防雷系统图
液位显示系统接线大样图
以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源
-

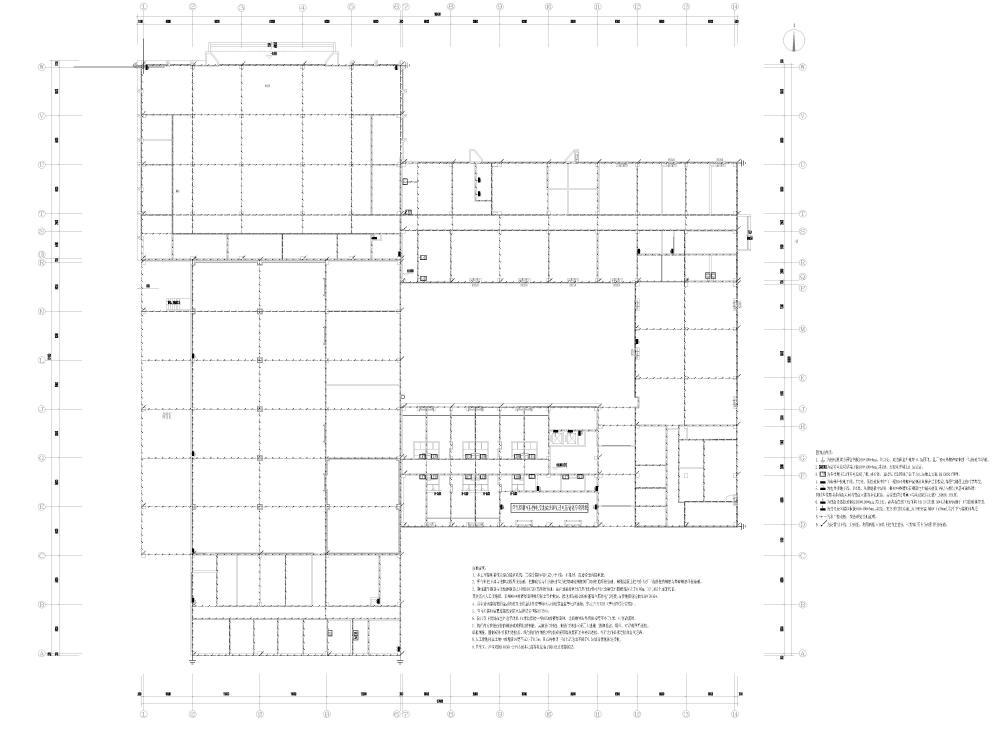

电气大样图 - 1 -

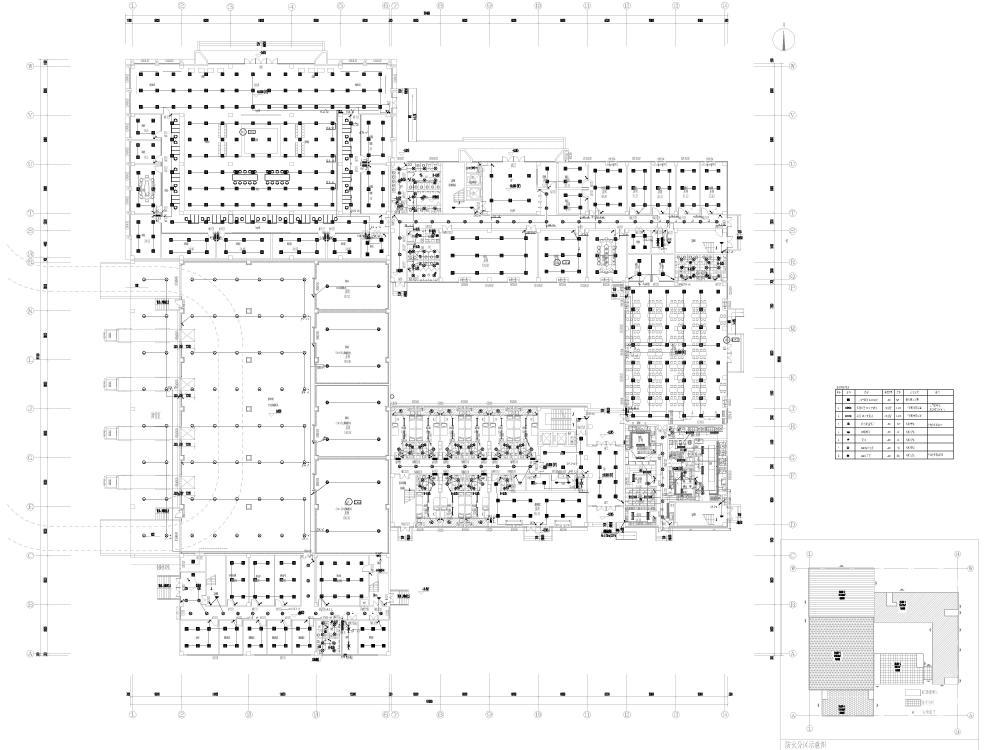

电气大样图 - 2 -

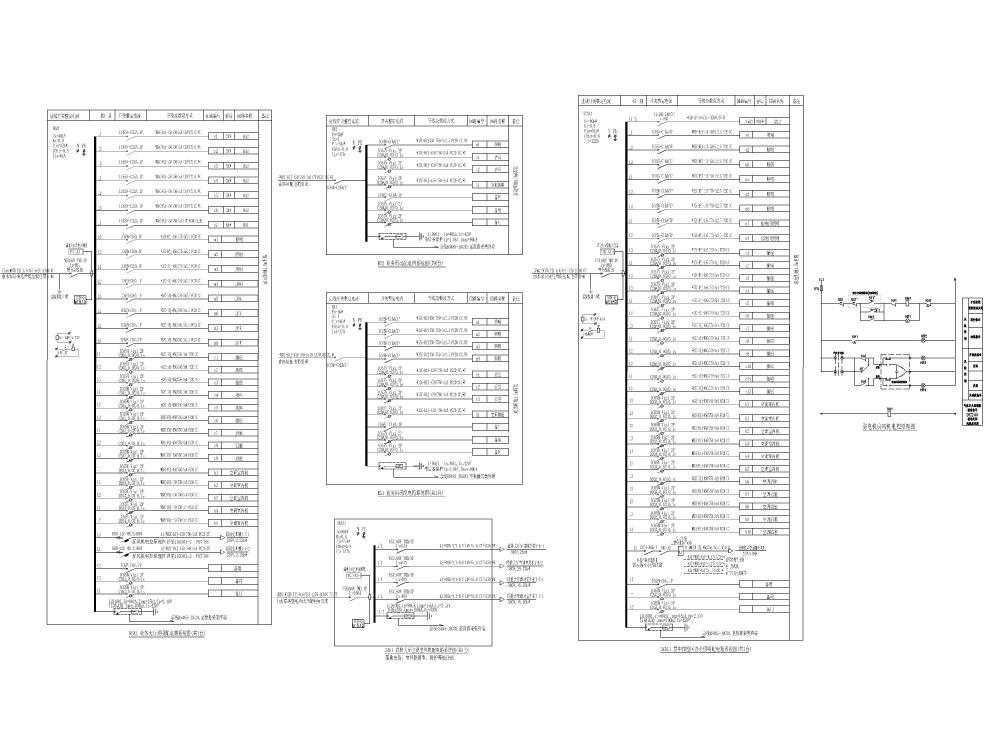

电气大样图 - 3 -

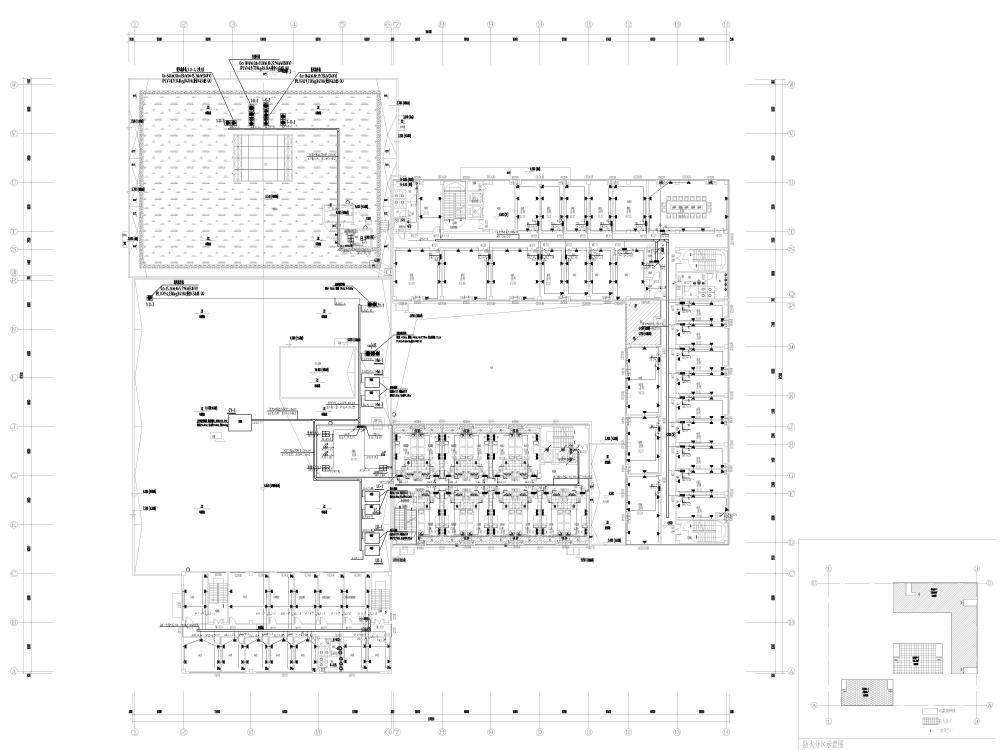

电气大样图 - 4 -

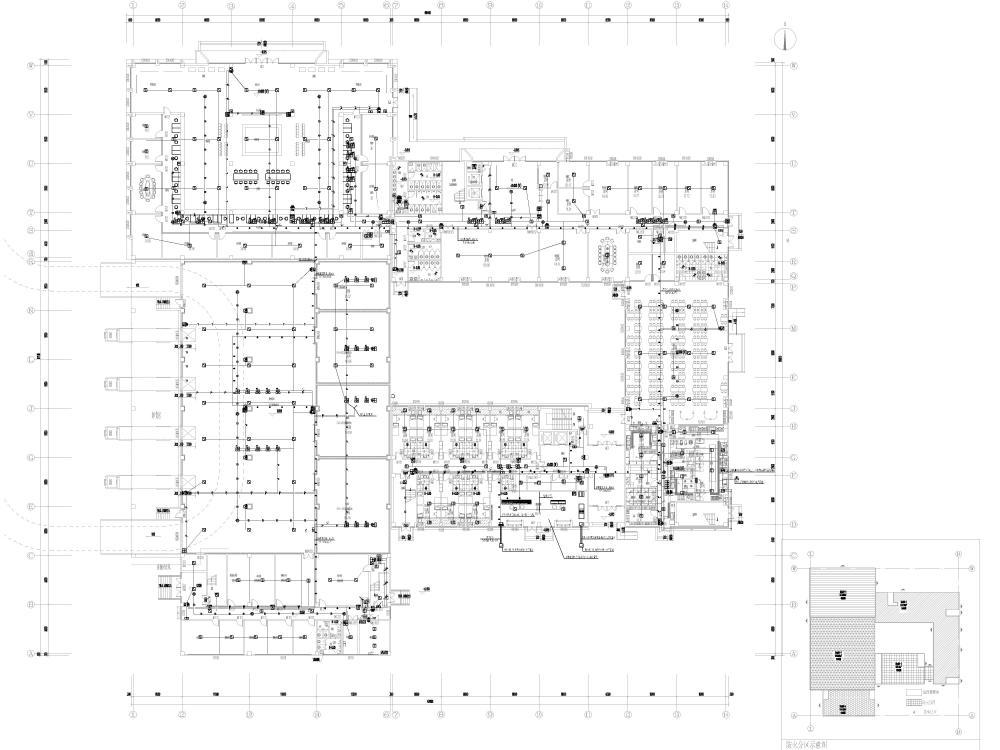

电气大样图 - 5 -
