8层城市市级机关后勤服务中心暖通CAD施工图纸

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑面积：14456平方米
• 地上层数：8层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计内容：空调,通风,机房
• 冷热源：空气源热泵
• 空调系统：制冷剂系统
• 送风方式：侧面送风,散流器送风
• 项目地址：江苏

项目概要

1.工程名称: 启东市级机关后勤服务中心

2.总建筑面积:14456平方米

其中:地上建筑面积12865平方米

地下建筑面积1591平方米

3.建筑层数:地上8层，地下1层。

4.建筑高度:36.300米.

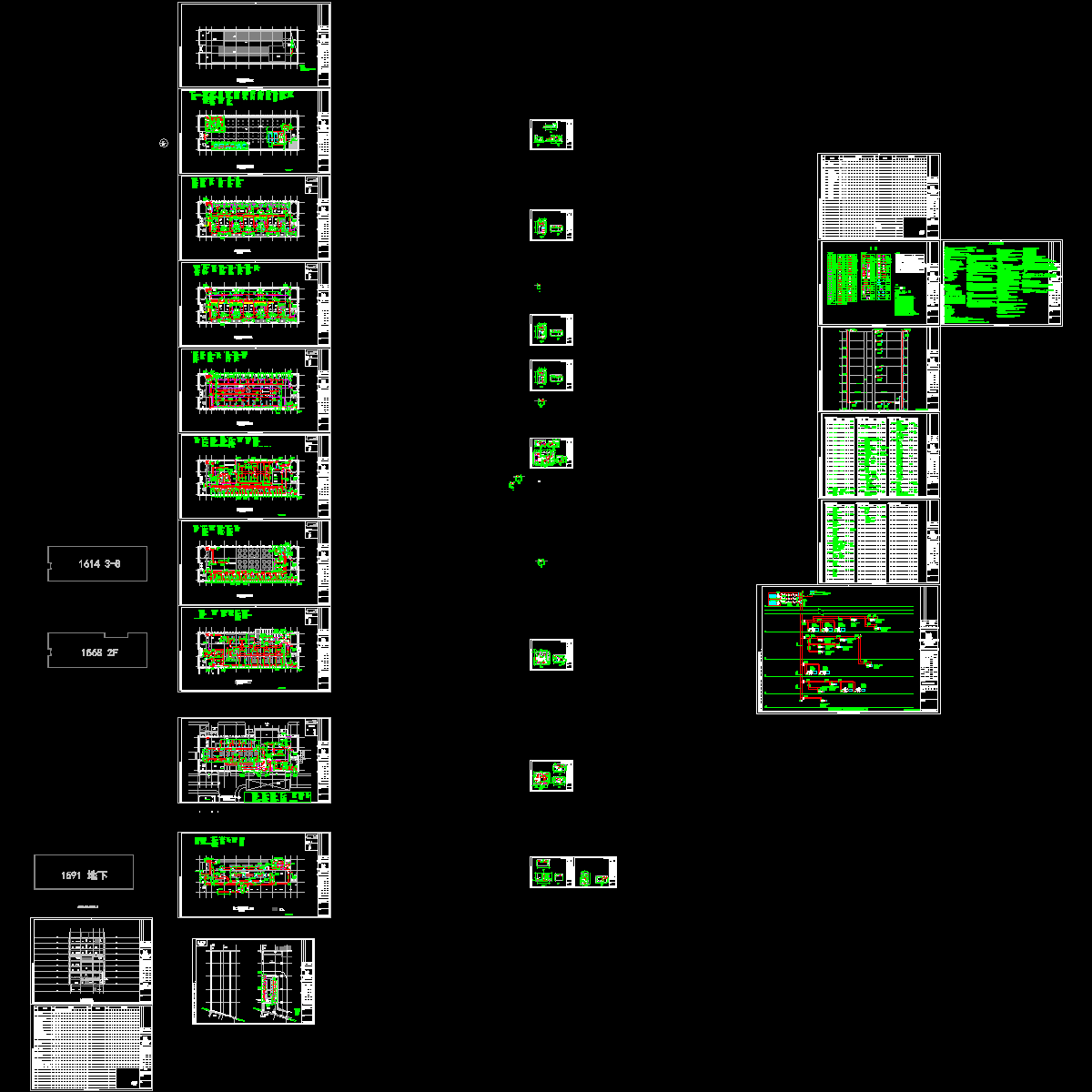

图片展示：

地下一层空调通风平面图

二层空调通风平面图

空调冷热水系统流程示意图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
