5层市级疾控中心业务楼给排水CAD施工图纸(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,医疗
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间,集水坑
• 项目地址：河北

附件详情

• 设计及施工说明
• 资料目录
• 标准图集选用目录
• 一区地下层给水排水平面图
• 主要材料设备表
• 一区底层给水排水平面图
• 一区二层给水排水平面图
• 一区三层给水排水平面图
• 一区四层给水排水平面图
• 一区五层给水排水平面图
• 一区屋顶给水排水平面图
• 水箱层给水排水平面图
• 二区底层给水排水平面图
• 二区二层给水排水平面图
• 二区三层给水排水平面图
• 二区四层给水排水平面图
• 二区五层给水排水平面图
• 二区屋顶给水排水平面图
• 卫生间给水排水平面详图
• 卫生间给水排水支管系统图
• 给水排水立管系统图
• 室内消火栓管道系统图

附件详情

该项目位于河北，为市级疾控中心业务楼工程，共五层楼，分为两个区。设计范围：本综合楼建筑给水排水系统、消火栓系统及室内灭火器设置等设计。给水系统：水源为市政自来水，系统形式采用下行上给直接供水方式。排水系统：系统采用单立管排水方式，伸顶通气管，室内卫生间污、废水合流，排水入室外沼气化粪池，经化粪池处理后再排入市政污水管。室外消火栓用水由市政消火栓供给。室内消火栓的布置保证两股充实水柱同时到达室内任何部位，屋顶设试验消火栓。
编制于2011年，共14张图。

一区五层给水排水平面图

室内消火栓管道系统图

卫生间(A)给水排水平面详图

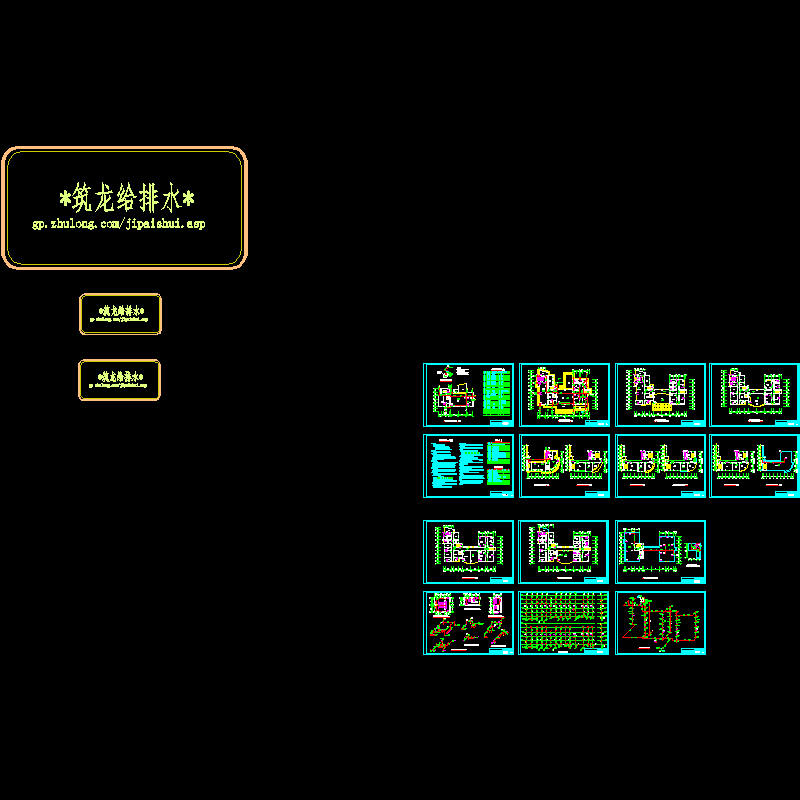

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
