一份旅游度假酒店SPA设备供应及安装工程给排水CAD图纸（按摩池特色淋浴）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 资料目录
• SPA设备水处理系统设计施工说明
• 男女宾更衣室热水池水处理系统工艺流程图
• 体验式淋浴工艺流程图
• 体验式淋浴给水管路图
• SPA设备及附件 平面布置图
• SPA系统管线及附件平面布置图
• 男宾热水池水处理系统图
• 特色淋浴系统图
• 女宾热水池水处理系统图

附件详情

该项目位于云南，为酒店SPA设备供应及安装工程，建设地点：云南省西双版纳州，建筑设计面积：SPA区域建筑面积760平方米。
设计范围：该资料为SPA水处理设备给水排水设计。包括男女宾热水按摩池、特色淋浴、湿蒸房、单人湿泥理疗间维其浴、理疗间蒸汽淋浴间等水处理设备安装、给水排水管道设计。
，共6张图。

SPA系统管线及附件平面布置图

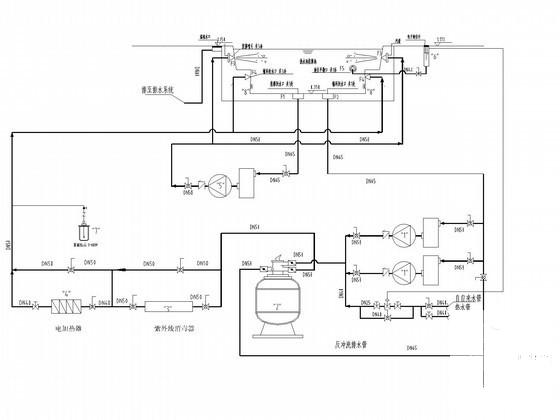

男女宾更衣室热水池水处理系统工艺流程图

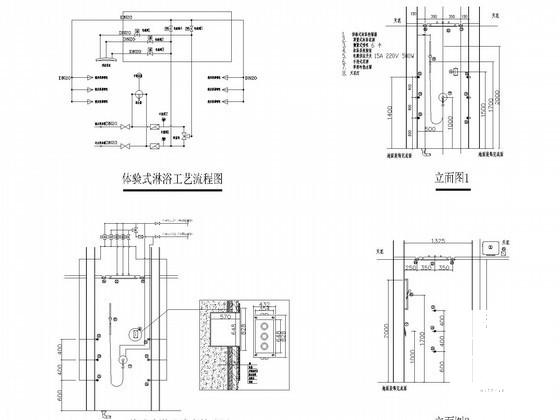

体验式淋浴

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
