一份2层度假酒店锅炉房及通风系统设计CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：锅炉
• 采暖系统：热水辐射
• 送风方式：散流器送风
• 项目所在地：海南

附件详情

项目概要：

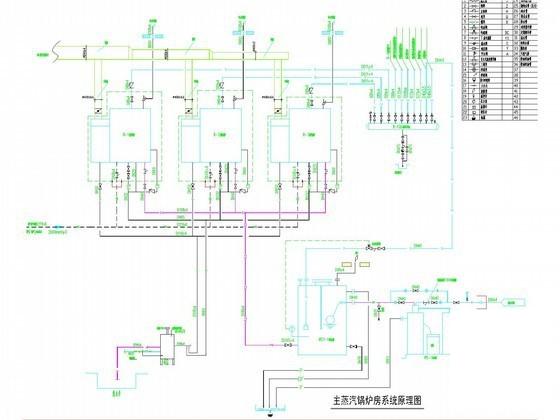

该项目是一个度假酒店锅炉房建筑，位于地下2层。图纸内容包含设计施工说明，主蒸汽锅炉房系统原理图，备用蒸汽锅炉房系统原理图，热交换机房水系统原理图等...

通风设计：
1、为排除室内余热，锅炉间设机械排风系统，按每小时15次换气计算排风量。
2、为满足锅炉燃烧所需的空气量,锅炉间设机械进风系统,锅炉燃烧所需空气量按每蒸吨锅炉需空气量900m3/h计算...

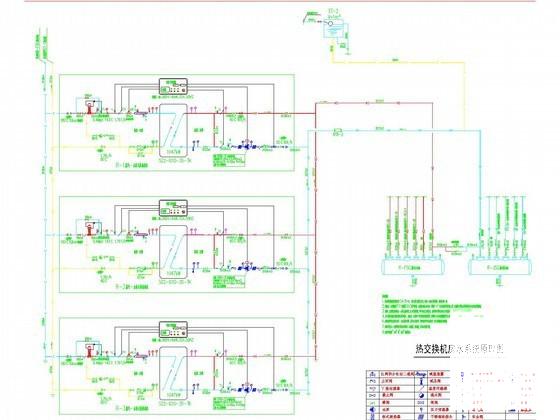

热交换机房水系统原理图

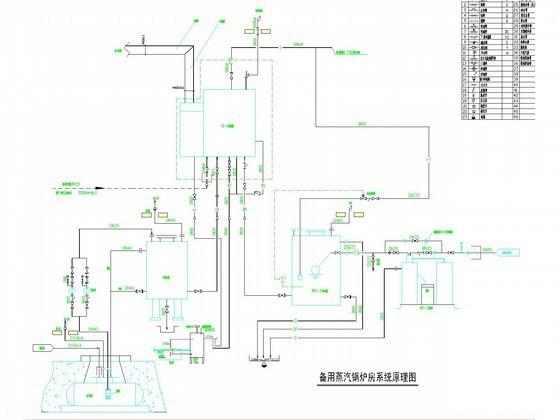

备用蒸汽锅炉房系统原理图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 09:39:27上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
