一份单层冷库电气CAD施工图纸(消防设计说明)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢结构
• 建筑设计面积：4519平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 节点大样：等电位联结
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 强电设计： 供配电系统 , 应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全
• 弱电设计： 火灾自动报警系统

附件详情

该项目为大型冷库项目，地上一层；建筑高度为：16米（建筑板顶标高）；总建筑设计面积：4519平方米；该项目结构型式为钢结构,混凝土柱下独立基础；建筑类型为丙2类冷库,耐火等级为二级。
该项目用电负荷等级为二级，采用一路0.4KV市电，一路柴油发电电源供电。该项目采用集中报警系统，在穿堂内设置智能型感烟探测器；在冷库内设置空气采样探测器。
内容包括：强弱电设计说明，配电箱系统图，动力平面图， 照明平面图 ，消防设计说明，消防平面图。

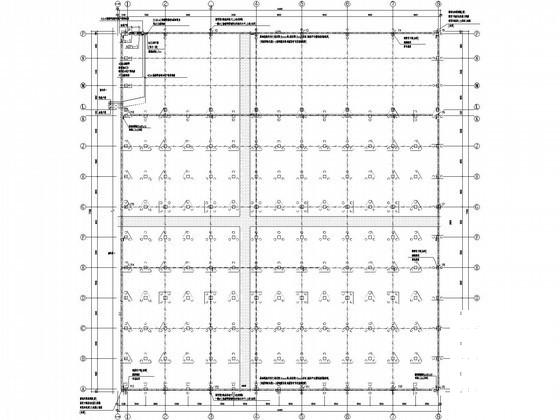

大型冷库接地平面图

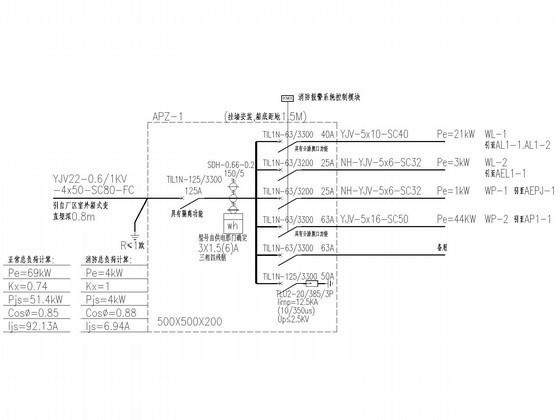

大型冷库配电箱系统图

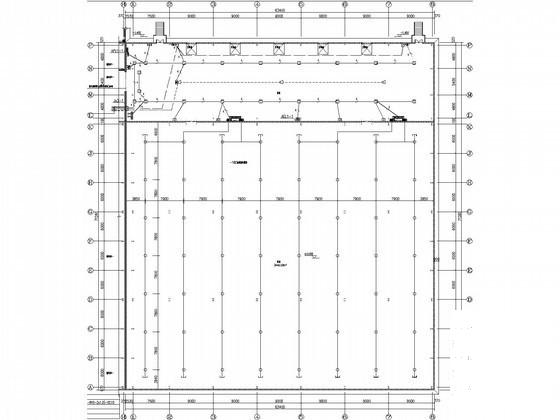

大型冷库照明平面图

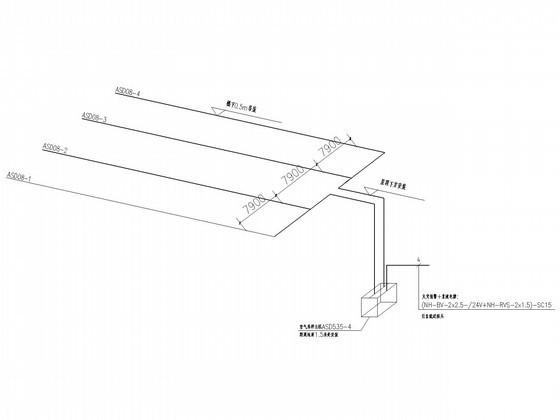

大型冷库吸气式感烟火灾探测器主机屋顶下安装示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
