3200平冷库电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:3278.62平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统,呼应信号及信息显示,其它

该附件为贵州冷库 电气施工图 ,出图。

概况:
该项目为贵州省农商旅互联综合体建设项目-冷库一 。该建筑地上一层,功能为库房,为单层公共建筑。建筑高度9.5m,建筑层数为1层,建筑面积为3278.62m ,结构类型为框架结构,耐火等级为二级。

设计范围:
动力配电系统;照明配电系统;火灾自动报警系统;
消防设备电源监控系统;电气火灾监控系统;防雷接地系统。
综合布线系统;保安监控系统;冷库求助呼叫系统;
有线电视系统;电子膨胀阀接线。

部分图纸摘录:

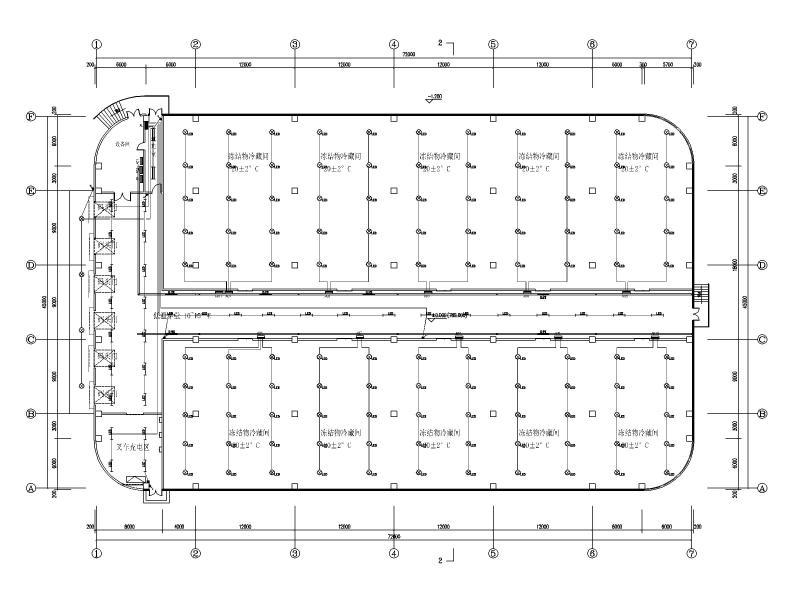

照明平面图

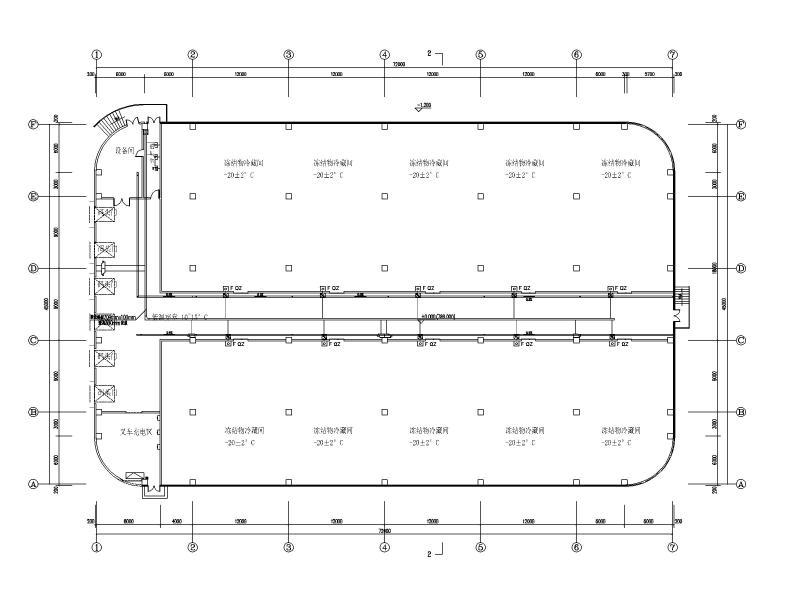

弱电平面图

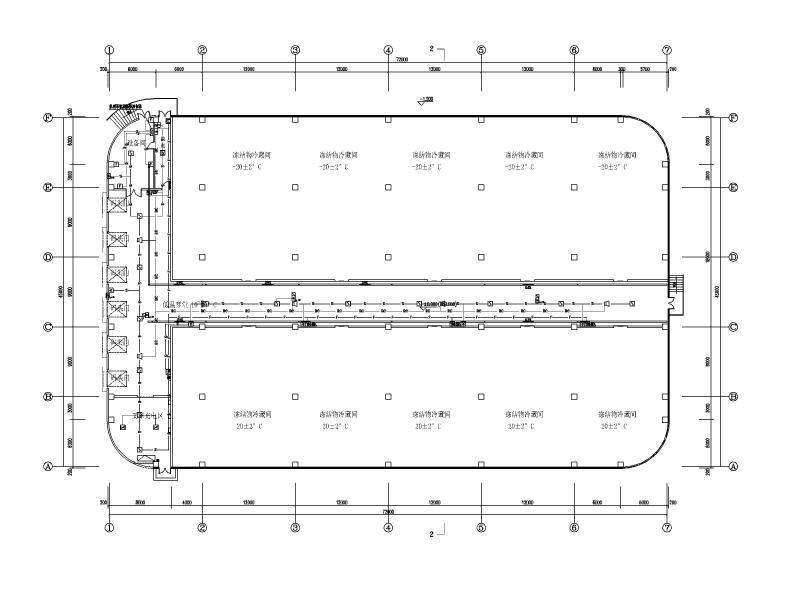

火灾报警平面图

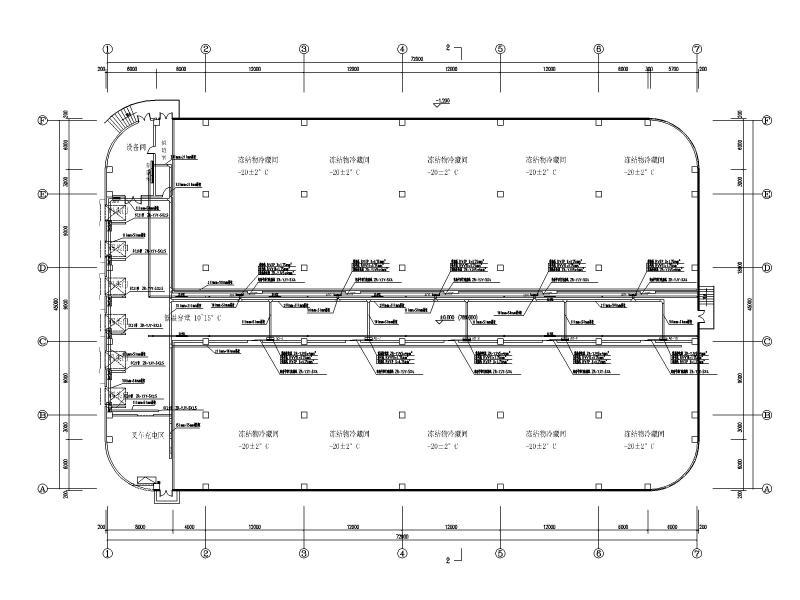

线缆桥架平面图


保安监控系统图


氟利昂探测系统图
电子膨胀阀接线图



以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 冷库电气图纸 - 1
    冷库电气图纸 - 1
  • 冷库电气图纸 - 2
    冷库电气图纸 - 2
  • 冷库电气图纸 - 3
    冷库电气图纸 - 3
  • 冷库电气图纸 - 4
    冷库电气图纸 - 4
  • 冷库电气图纸 - 5
    冷库电气图纸 - 5
  • 冷库电气图纸 - 6
    冷库电气图纸 - 6
  • 冷库电气图纸 - 7
    冷库电气图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
