电气设计说明
一. 项目概要：
1. 该项目为综合楼,建筑总高度79.95m,2. 该项目为22层建筑,地上一至三层为办公区,四至二十二层为住宅,住宅为塔式,地下一层为供住宅用的自行车库和设备用房;屋顶上布置电梯机房和水箱间.
2总建筑面积21253.78m .
3. 1层层高为4.200m,2层层高为3.600m,3层层高为4.200m,4至22层层高3.00m,地下室层高3.0m,室内外高差0.60m.
二. 设计依据:
1、<<低压配电设计规范>>GB50054-95.
2. <<低压配电系统设计规范>>GB50052-95.
3. <<高层民用建筑设计防火规范>>GB50045-95.近代版
4. <<火灾自动报警设计规范>>GB50116-98.
5. <<建筑物防雷设计规范>>GB50057-94.2000版
6. <<住宅设计规范>>GB50096.近代版
7. <<民用建筑电气设计规范>>JGJ/T16-92.
8. 其它有关国家及地方的现行规程.规范及标准.
三. 设计范围:
1、照明.电力配电系统.
2. 电话系统.
3. 有线电视系统.
4. 信息布线系统.
5. 消防报警及联动控制系统.
6. 楼宇对讲系统
7. 防雷及接地系统.
四. 负荷等级及供电要求:
1、该项目一级负荷包括:应急照明.消防电力.生活水泵及消防潜污泵;其余负荷均为三级负荷.
2. 本楼主电源采用380/220V三相四线制,由室外变配电室(距本楼约60米)向本楼地下室低配室供电:照明电源为四路;电力电源为一路.
3. 本楼所有主电源由室外变配电室提供,备用电源由地下室柴油发电机房提供.保证当一路电源故障时,另一路不应同时受到损坏.
五. 楼内配电形式:
1、照明.电力电源均采用低压380/220V,由楼内低压配电室以放射式与树干式相结合的方式引出干线,向各段照明.电力用电点进行配电.
2. 正常照明部分:由楼内低配室引至电管井过路箱后采用预分支电缆引至各层电表箱.
3. 应急照明部分:由楼内低配室引出四路(两主两备)电源经电管井采用电力电缆至应急照明箱或直至各应急照明箱,并在箱体内进行双电源切换.疏散通道及其出入口处设疏散指示灯(灯罩采用非燃烧材料,应急照明时间不少于20分钟).
4. 消防电力部分:由楼内低配室引出十二路(六主六备)电源经电管井至控制箱或直至控制箱,并在箱体内进行双电源切换.
六. 火灾报警及消防联动控制系统:
1、该项目属一类高层建筑,为一级保护对象.采用集中报警系统.
2. 住宅部分各层电梯前室设感烟探测器.手动报警按钮.火灾楼层复示盘及声光报警器等;办公部分各层设感烟探测器.手动报警按钮.事故广播,电梯前室及楼梯间前室设楼层复示盘等.
布线平面图

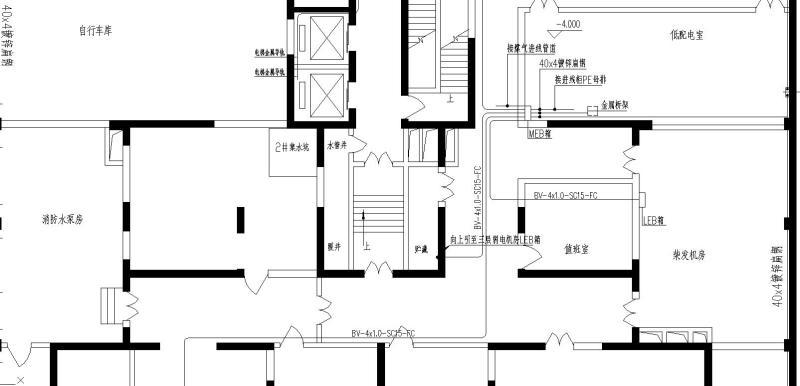

等电位联结平面图

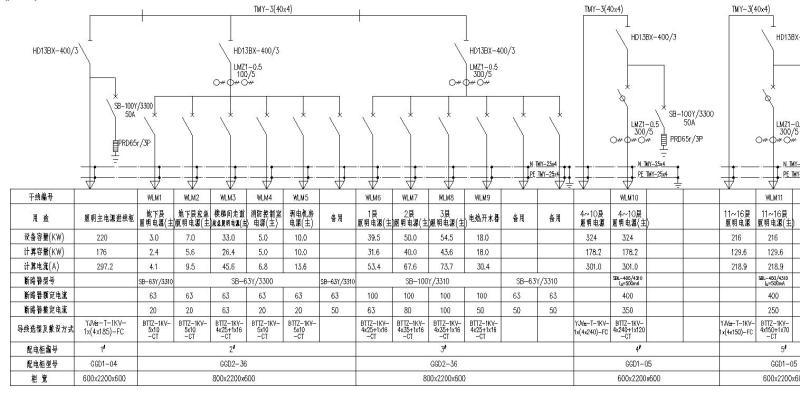

低压配电系统图

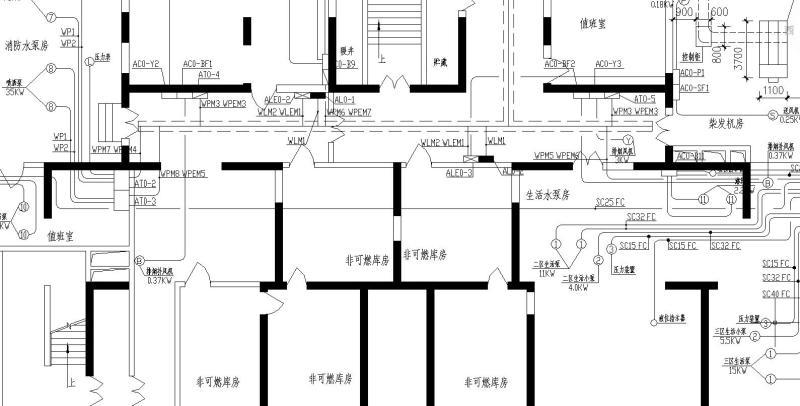

电力及干线平面图

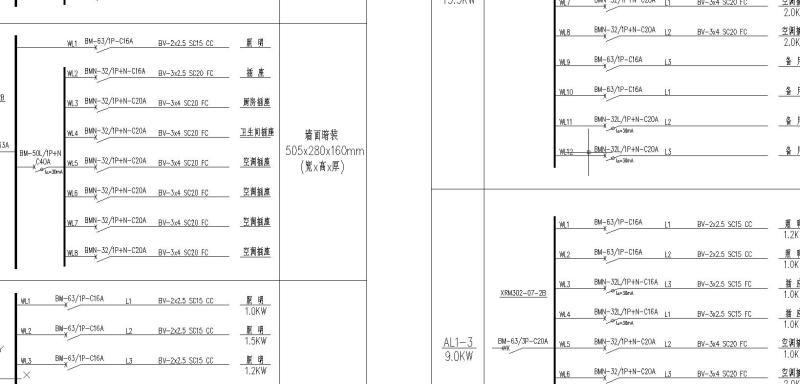

配电箱系统图

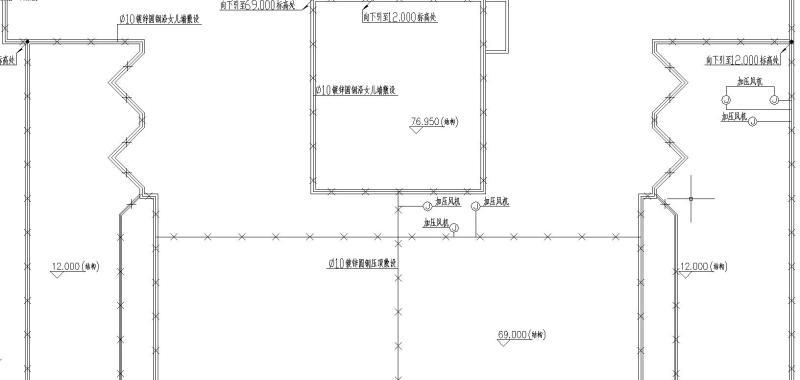

屋顶防雷平面图
消防平面图

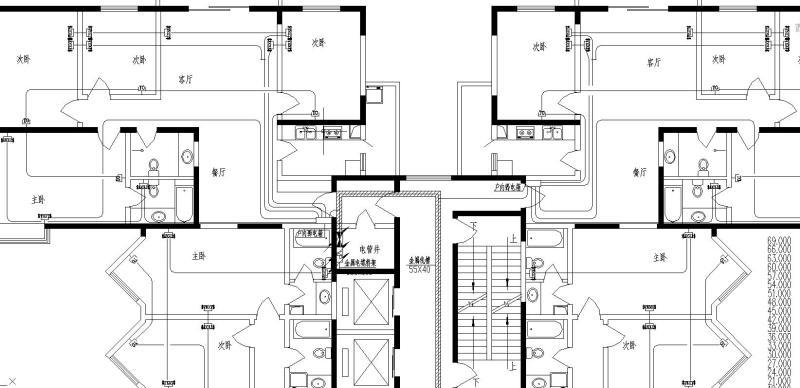

照明平面图
