一份10层综合医院内科住院楼给排水CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：10层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：雨污分流
• 排水技术：重力排水
• 雨水重现期：50年
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：四川

附件详情

• 设计说明（一）
• 设计说明（二）
• 平面图
• 喷淋平面图
• 喷淋系统原理图
• 消火栓系统原理图
• 水箱系统图
• 雨水系统原理图
• 给水系统原理图
• 污水系统原理图
• 集水坑平面、系统图
• 七、八层给水轴测图
• 排水 节点图
• 卫生间大样图
• 空调冷凝水系统原理图
• 生活泵房系统图

附件详情

该资料为四川某综合医院内科住院楼给排水图纸。该工程一共有十层，地下两层。地下用做车库和设备用房，地上部分为住院楼和办公用房。
设计内容有：给水系统、排水系统、热水系统、污水系统、自动喷淋系统、消火栓系统、空调冷凝水系统。给水分区分为2个区，排水采用雨污分流制，雨水重现期是50年，室外消防用水量为20L/s，室内消防用水量为20L/s。
，共33张。

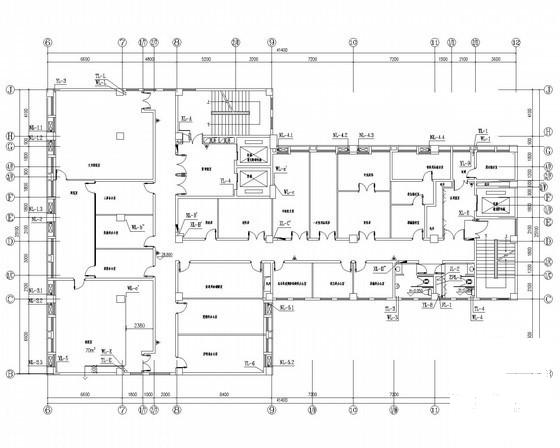

9层平面图

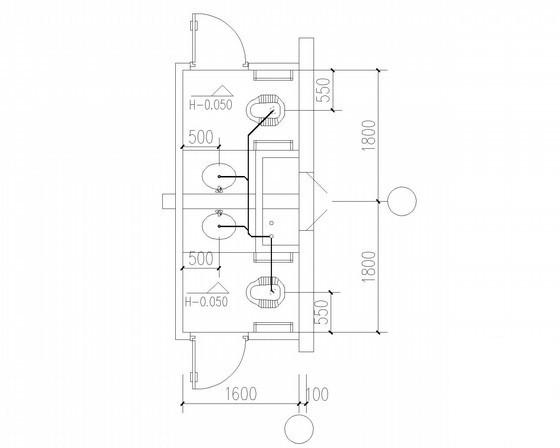

卫生间大样图

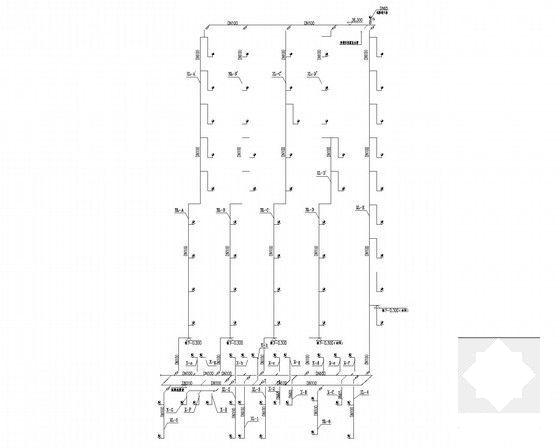

消火栓系统原理图

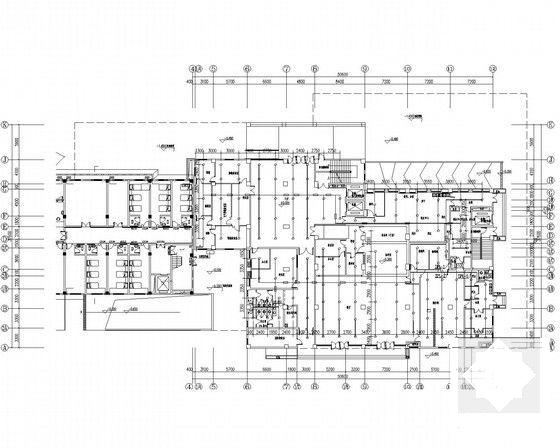

一层喷淋平面图

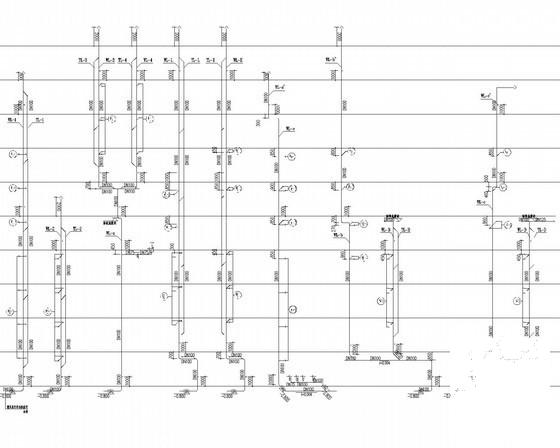

污水系统原理图（一）

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
