道路扩建工程照明施工CAD图纸设计34张

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 供电区位图
• 照明设备材料表
• xx路1#箱变主要参数设计表
• xx路1#箱变高低压系统图（一）（二）
• xx路2#箱变主要参数设计表
• xx路2#箱变高低压系统图（一）（二）
• xx路3#箱变主要参数设计表
• xx路3#箱变高低压系统图（一）（二）
• 箱变照明回路控制原理图
• 400x400防盗手孔井配置图
• 600x600防盗手孔井配置图
• 800x800手孔井配置图
• 道路灯杆及手孔布置图
• 道路灯杆基础配置图
• 电缆管道埋设断面图
• 标准横断面灯具安装示意图（一）～（二）
• 道路 照明平面图 （一）～（十六）

附件详情

该项目负荷等级为三级用电负荷，设备容量为283.6kW。其中，道路照明设备容量为173.6kW（含预留76kW），预留景观照明容量55kW，预留交通控制及其他容量55kW。
道路照明设备采用户外箱变供电，户外箱变防护等级不低于IP54。电源就近取自城市10kV高压公共电网，低压出线采用220/380V电压，三相五线制配电。
该项目xx路（K0 440～K2 890段）道路照明按城市主干路标准设计。
......
共34张图，编制于近代年。

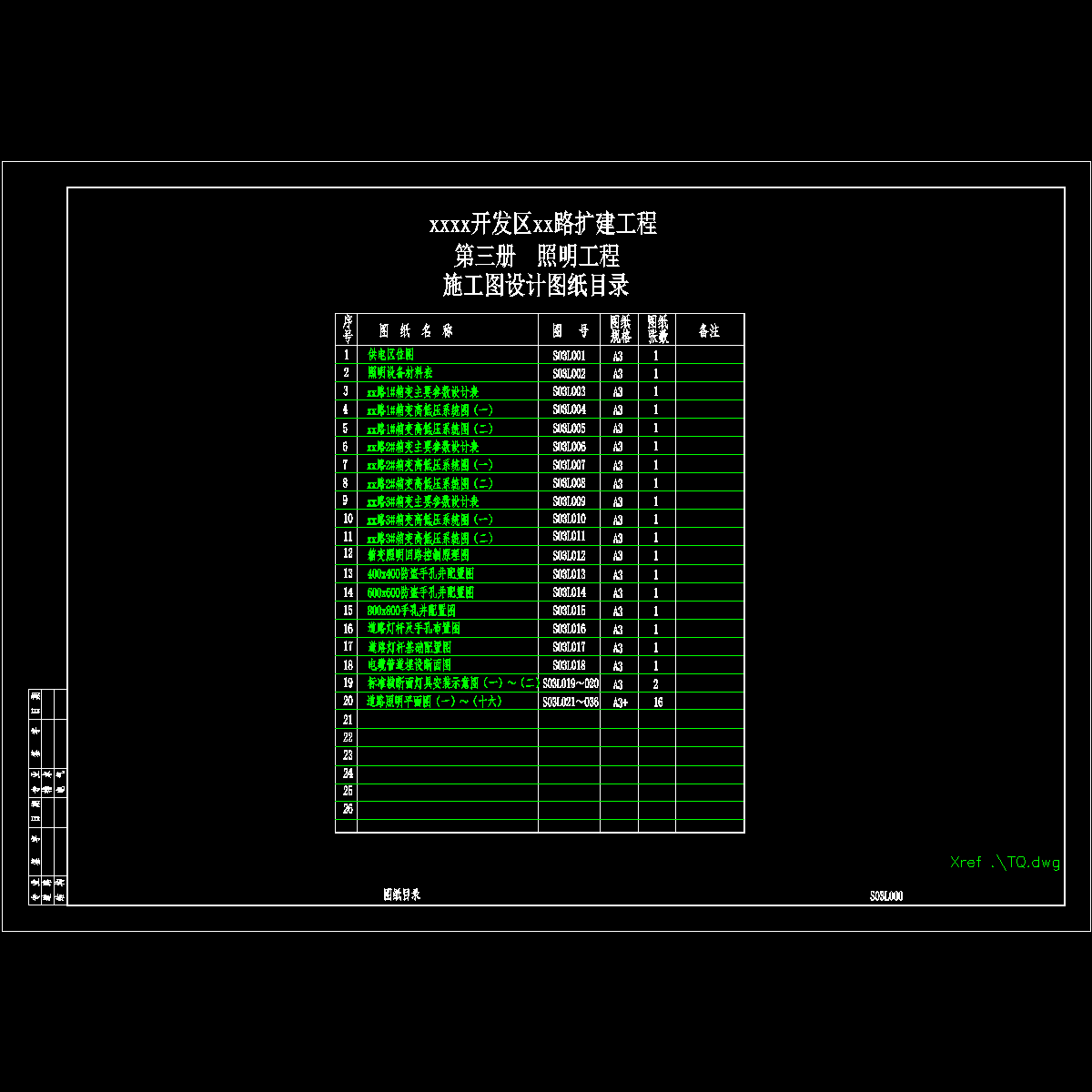

s03l000 照明图纸目录.dwg

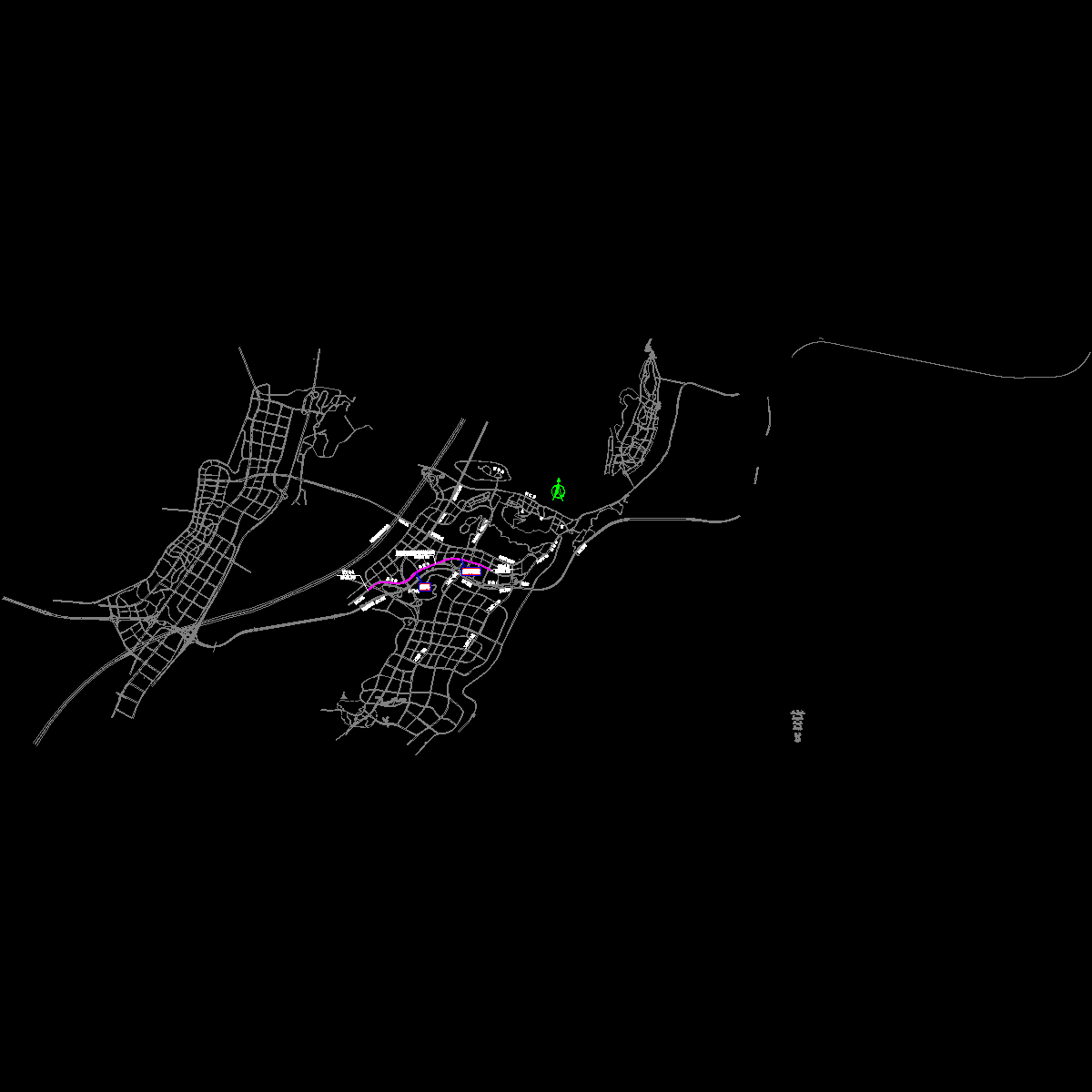

s03l001 供电区位图.dwg

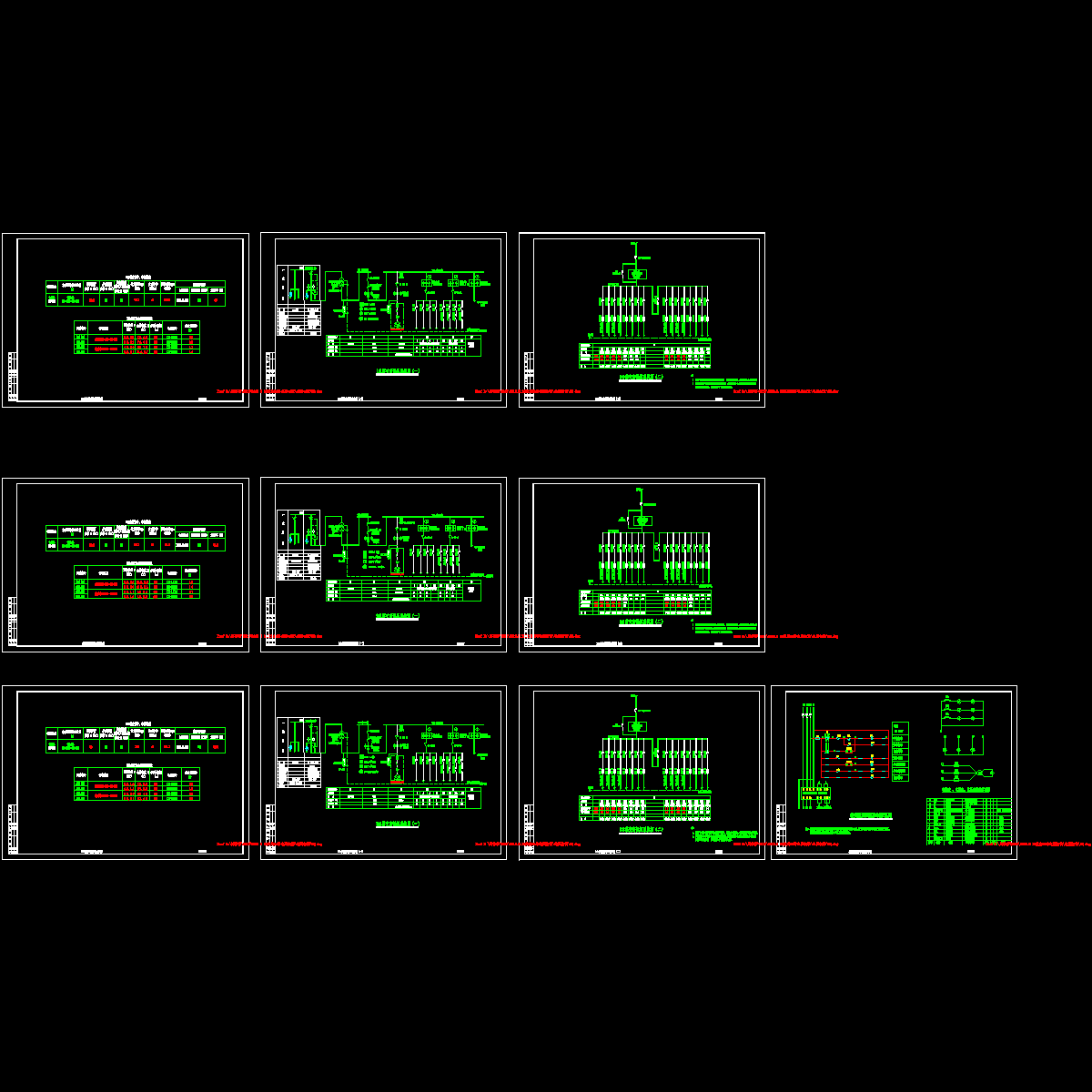

s03l003~012 照明系统图.dwg

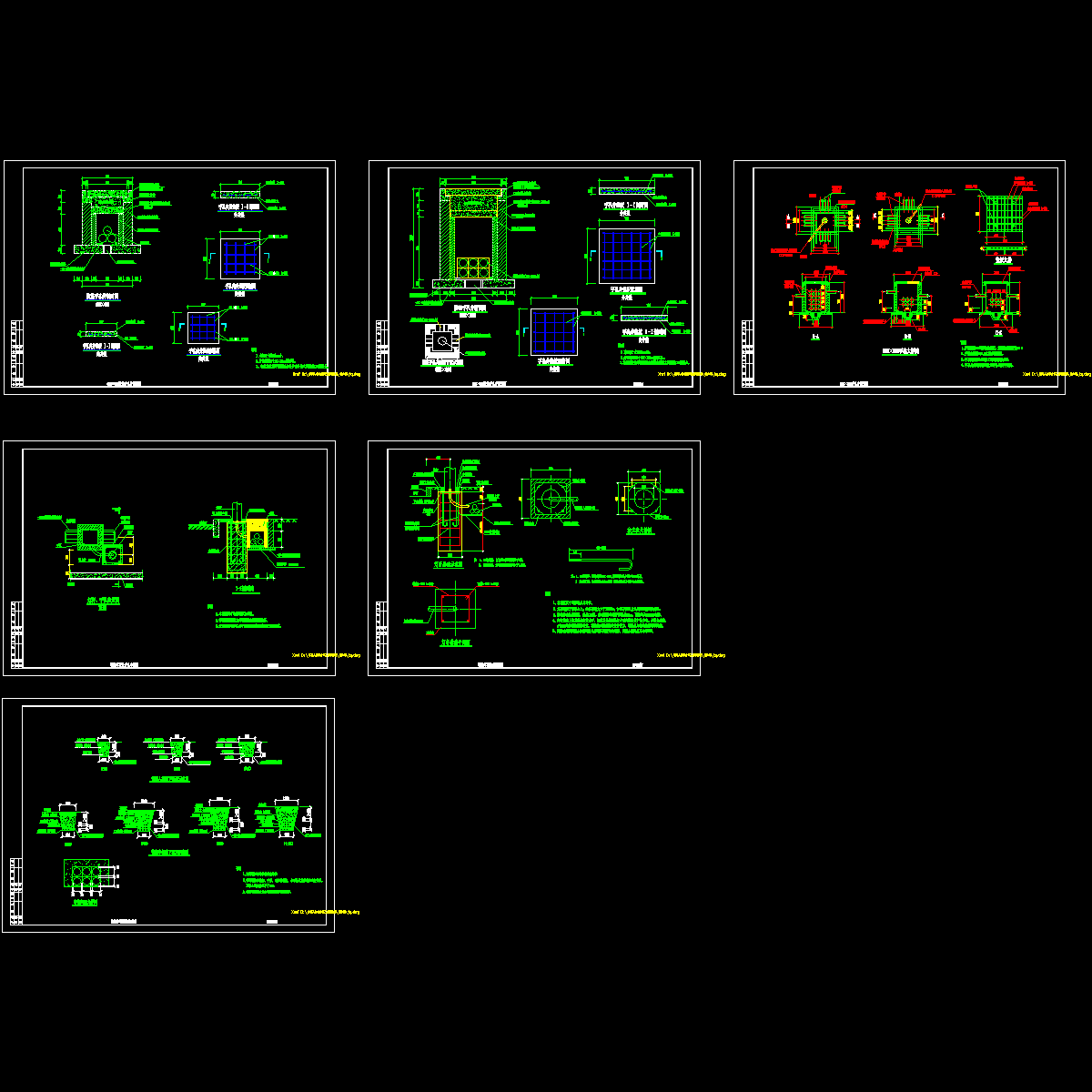

s03l013~018 大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
