市政道路路灯照明工程CAD施工图纸设计14张(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料内容包括:道路照明、路灯供配电、路灯基础等。
……
设计照度:
该项目为城市次干道，沥青路面，总宽35米，其中机动车道总宽25米。路灯采用双侧对称布置，间距约36米，并根据道路开口位置调整。道路车道路面平均照度19LX。
……
节能:
照明功率密度值1.07W/平方米，符合节能标准。路灯工程建成后采用节能运行方式，后半夜路灯由250W减至150W节能运行。
电源:
该项目路灯负荷13KW,三级负荷。路灯控制箱电源引自鄞州大道从路灯用箱式变。路灯采用光电时钟控制器控制，控制器型号甲方自定。
……
共14张，编制于2014年。

路灯工程施工图设计_10.dwg

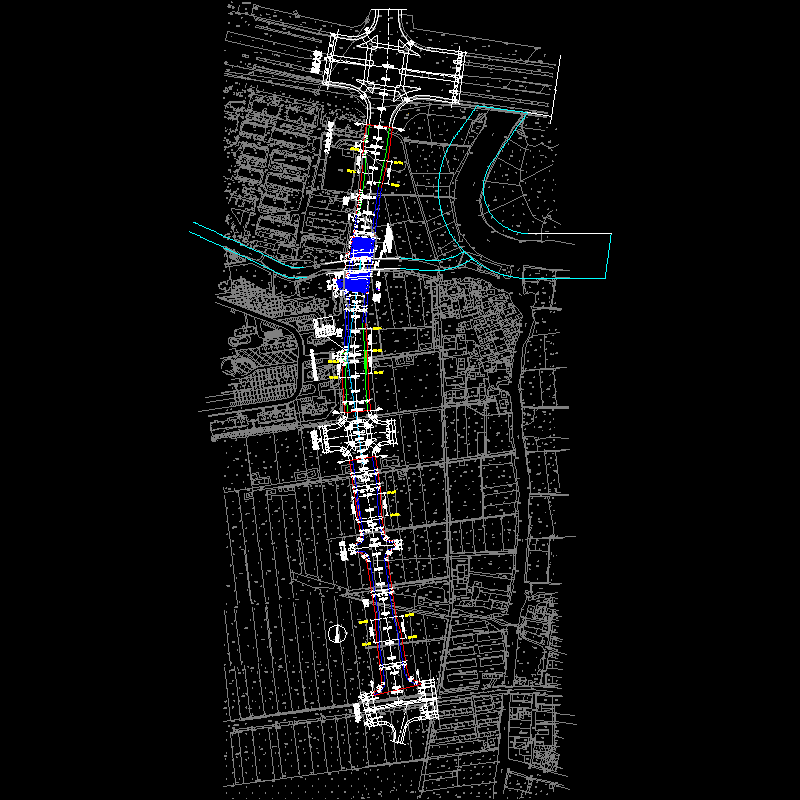

02平面图.dwg

03纵断面图.dwg

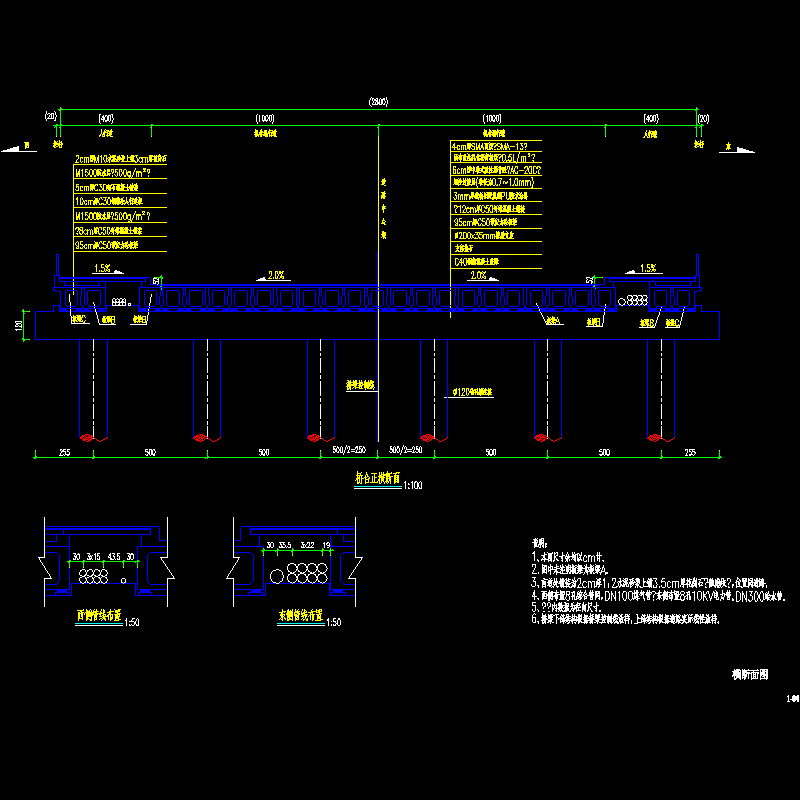

04横断面图.dwg

05桩位平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
