一份11层顶级设计院五星级酒店弱电智能系统电气CAD图纸

kangkang · 发表于 2020-2-22 14:29:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：商业,酒店,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：40000平方米
建筑地上层数：11层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：28张
地下室用途：车库,设备用房,其它
负荷等级：二级
防雷等级：第三类
火灾保护分级：一级
有线广播：业务性,火灾应急
项目所在地：北京
弱电设计：火灾自动报警系统 ,视频监控系统,建筑设备监控系统,通信系统,有线电视和卫星接收系统,广播系统,其它

附件详情

1、电气设计说明
2、有线电视系统图
3、楼控、监视系统图
4、紧急广播系统图
5、火灾自动报警及消防联动控制系统图
6、电话系统图
7、计算机网络系统图
8、紧急广播平面图
9、电视平面图
10、电话平面图
11、网络平面图
12、楼控及监视平面图
13、车库部分消防及联动控制平面图

附件详情

该附件是[北京]顶级设计院五星级酒店弱电智能系统电气图纸，总共28张。
项目总占地34万平方米，总建筑面积100万平方米，该项目建筑面积40000m2。地下2层，主要为车库、各种机房、库房，地上11层，主要为办公室、餐厅、会议室等，属于一类防火建筑。
电气设计内容：1.楼宇自控系统；2.综合布线系统（电话、计算机）（不涉及网络设备）；3.有线电视系统；4.保安监视系统；5.广播系统（包括背景音乐及紧急广播）；6.停车场收费管理系统7.火灾自动报警及消防联动系统；8.酒吧网络设备均只做预留，由弱电竖井经线槽引至相应位置，待以后由室内装修设计负责进行二次设计。

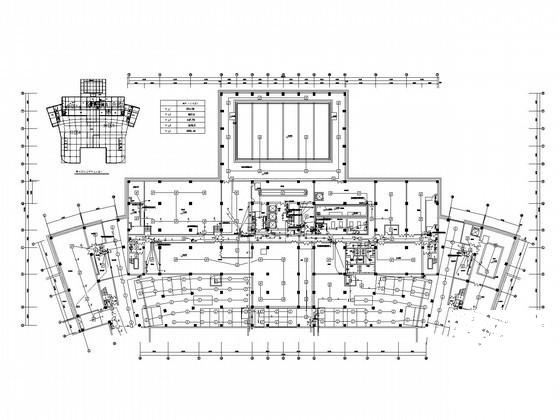

地下一层车库部分消防及联动控制平面图

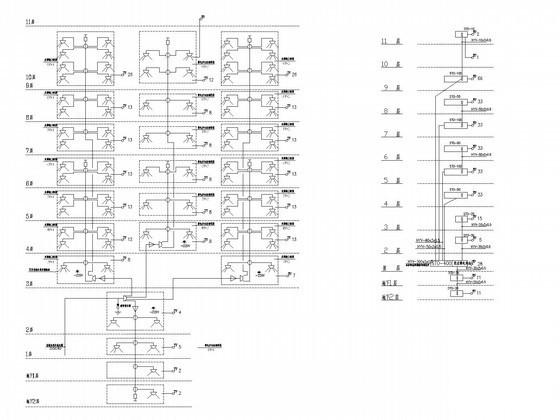

有线电视及电话系统图

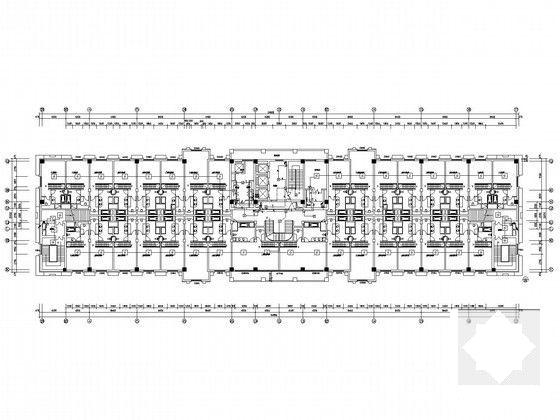

四层消防及联动控制平面图

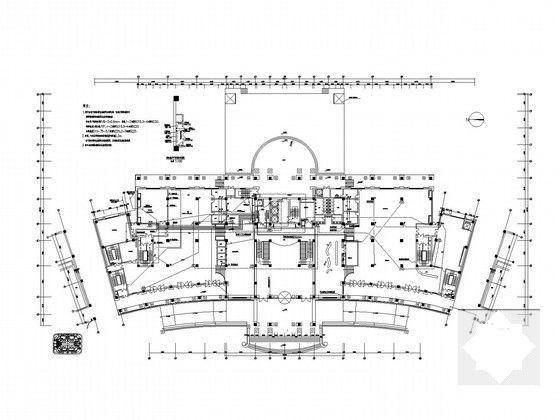

一层紧急广播、电视，电话平面图

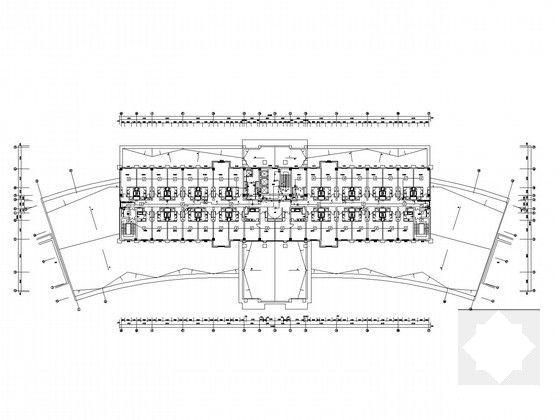

十层消防及联动控制平面图

消防及联动控制系统图
