最顶级设计院商业综合体建筑暖通CAD施工图纸(自然排烟系统)(dwg)

[复制链接]

0

主题

0

帖子

1309

积分

超级版主

Rank: 8Rank: 8

积分
1309
发表于 2020-5-26 08:49:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、设计范围

1.有舒适性要求的场所的空调设计,如会所、公寓、商场以及餐厅等等.

2.设备用房、辅助用房、自行车库和地下汽车库等的通风设计以及电梯机房、厨房等的夏季降温设计。

3.防排烟设计

4.人防设计由人防院负责。

二、空调采暖通风设计

1. 会所采用变频多联式中央空调系统与分体风管空调机系统, 并采用全新风分体风管空调机提供新风。 分为五个系统:

A:室内网球场,采用分体风管空调机(休息区局部),全空气系统,顶送顶回,过渡季利用天窗及两侧外窗自然通风。

B:室内游泳池,采用落地式室内机,低温热水地板辐射采暖和全空气系统相结合的方式,以保证室内温、湿度。落地式室内机置于外窗下侧,向上送风;全空气系统采用顶送顶回方式。

C:V—VIP区域,采用变频多联式中央空调系统+自带冷热源的新风系统。

D:健身房,更衣室,酒吧等房间亦采用变频多联式中央空调系统+自带冷热源的新风系统。

E:地下特色酒吧,采用变频多联式中央空调系统+自带冷热源的新风系统。

2.会所三层公寓房采用变频多联式中央空调系统,室外机设置在电梯厅外侧的工作阳台上,室内机结合装修采用天花板内藏风管式或嵌入式或挂壁式。

3.餐饮楼采用变频多联式中央空调系统加新风系统,室外机设置在三层屋面上,室内机采用内藏风管式或天花板嵌入式。

另设全新风分体风管空调机提供新风。

4.空调风系统:会所,餐饮楼各房间采用卡式或天花板嵌入导管内藏型室内机加新风的系统,便于室温独立控制。室内气流组织形式设计为顶送顶回和侧送顶回。新风经新风处理机处理后直接送入室内。夏季新风处理至与室内空气等焓;冬季新风处理到与室内等温。

5. 公寓标准层三室二厅型,采用VRVII变频空调系统,其余户型均采用家用VRV空调系统,室外机设置于设备阳台上;VRV系统的室内机采用无线遥控器控制。公寓内电梯厅采用分体空调,室内机为嵌入式风管连接型,采用有线遥控器控制。

6. 商场采用VRVII变频空调系统,室外机设置于商场屋面阳台上;室内机采用天花板卡式嵌入型,采用有线遥控器控制。

7.公寓内所有卫生间排风均直接通过管井至屋面排出。商场公共卫生间排风通过外墙百叶排出。

8.电梯机房均采用单冷分体空调,另设窗式排气扇,满足平时通风要求。

三、通风设计

1.该项目的地下汽车库设机械排风加诱导通风系统,风量按6次/时换气计算。补风由车道自然进入。

2.各设备用房的通风量根据以下原则确定:

a. 变电室,按设备发热量;

b. 水泵房,按5次/时换气设计;

c. 储藏室,按2次/时换气设计

3.餐饮楼、会所内厨房炉罩上方设带过滤器的不锈钢排风罩,风量按换气次数40次/时估算。为使油烟气

达到环保排放标准,在排风机的入口段配置静电型油雾净化器。厨房设补风系统,补风量为排风量的

80~90%%%,使厨房保持适当负压,避免厨房气味外窜。为改善炊事人员的工作条件,防止食物在加工

过程中变质,夏季补风须经降温降湿处理后送入厨房。冬季须经加热后送入厨房。

4.厕所按10次/时换气设计。

5.餐厅,游泳池,更衣室等设排风系统。排风量根据新风量确定,并使游泳池,更衣室保持一定负压,餐厅微正压。

6.保证电梯正常运行在电梯机房中分别设置了通风与降温设施。其换气扇按n =10 次/时设计。p当室外气温上升,靠换气扇已无法维持电梯正常工作的环境温度时,停止通风,启动分体式空调降温。

四、 防排烟设计

1.住宅防烟楼梯间及其合用前室均采用可开启外窗的防烟方式.其开窗面积按《建筑防排烟技术规程》第3.2.1及3.2.2条设置(详建施)。

2.地下车库设计机械排烟系统,排烟量按6次/时换气计算,由车道自然补风。车库内无直接通向室外的汽车疏散出口的防火分区,火灾时由设机械补风系统补风,补风量为排烟量的50%%%。

3.会所内特色酒吧设机械排烟系统。排烟风机置于机房内。排烟量按建筑防排烟技术规程(DGJ08-88-2006)的规定,按轴对称型烟缕形式进行计算。火灾时打开侧墙百叶阀门,由车道自然补风。

4.会所内餐厅、酒吧、健身房设自然排烟系统,由建筑设置不小于室内面积2%的可开启外窗。

5.餐饮楼内各层餐厅利用可开启外窗自然排烟,由建筑设置不小于室内面积2%的可开启外窗。

6.进、出空调机房的送回风管上设70℃熔断的防火调节阀。厨房排油烟系统的风管上设置150℃熔断的防火阀。 排烟系统进机房的风管上均设280℃熔断的排烟防火阀。

五、图纸展示

餐厅空调平面图

地下车库防排烟系统图

地下车库通风平面图

公寓地下通风平面图

公寓空调平面图

会所通风平面图

商业一层空调平面图



公寓f楼顶层空调平面图.dwg
公寓f楼顶层空调平面图.dwg

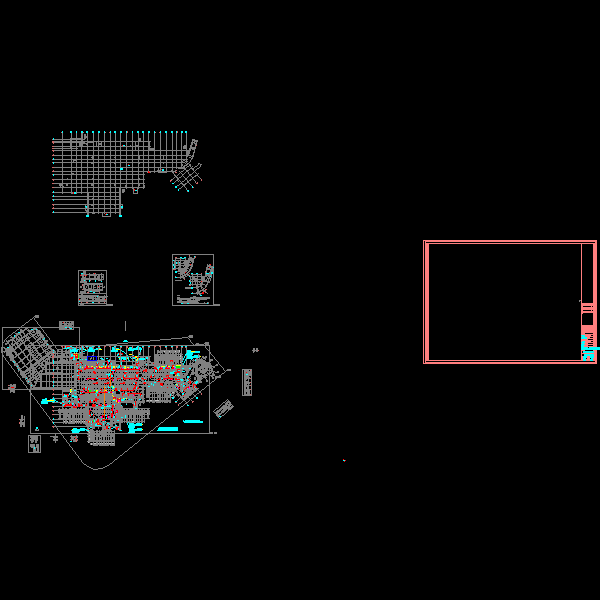

公寓地下车库nt.dwg
公寓地下车库nt.dwg

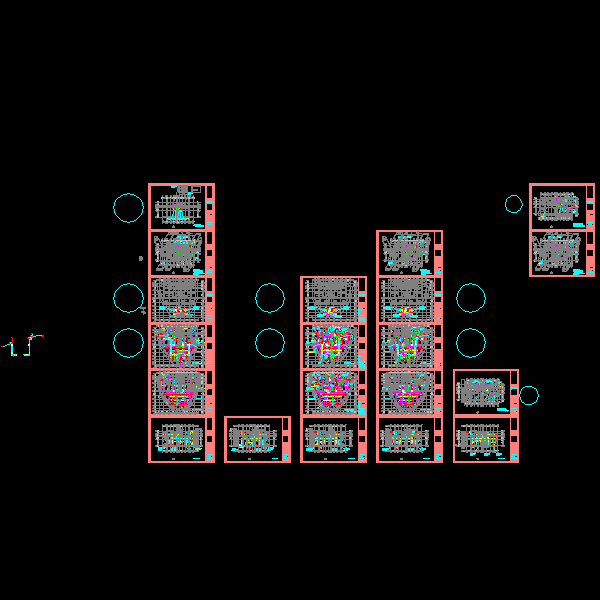

公寓商业nta版.dwg
公寓商业nta版.dwg

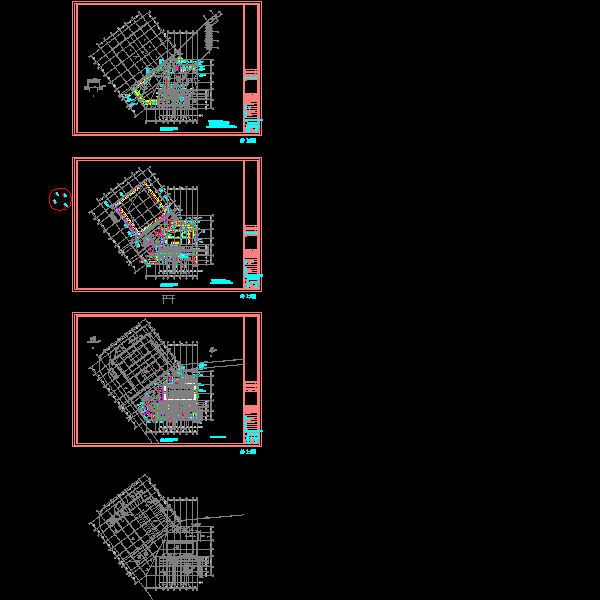

会所a版.dwg
会所a版.dwg

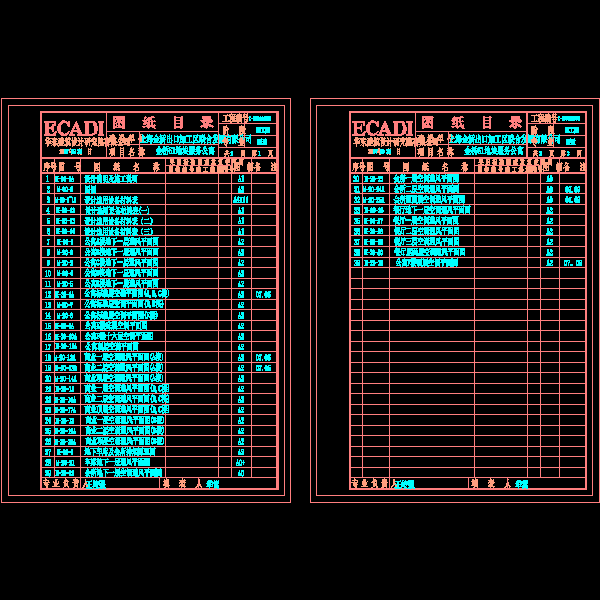

暖通目录.dwg
暖通目录.dwg

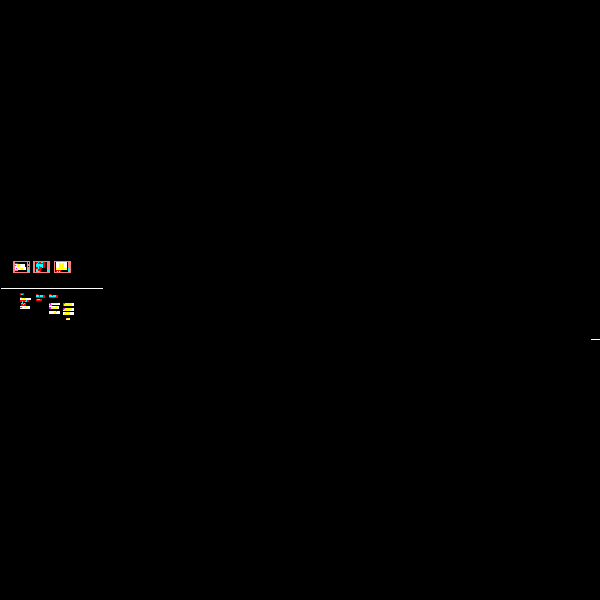

设备材料表.dwg
设备材料表.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
