精美的3层别墅建筑结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-1-24 21:29:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑设计面积:270.61平方米
  • 占地面积:115.77平方米
  • 建筑高度:10.825m
  • 地上层数:3层
  • 设计效果图:无

附件详情

该资料为某三层别墅建筑结构施工图
此别墅共有三层,总建筑面积270.61平方米,其中第一层115.77平方米,有三个卧室,一个客厅,一个餐厅,第二层78.49平方米,有三个卧室,一个客厅,第三层76.35平方米,有三个卧室,一个客厅;每一层有一个卫生间,三层有一露台。、建筑设计结构形式为:砖混结构、层数为:3 层、高度为: 10.825米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共13张图纸
设计功能包括:客厅、厨房、卧室等。

其中包括结构施工图。

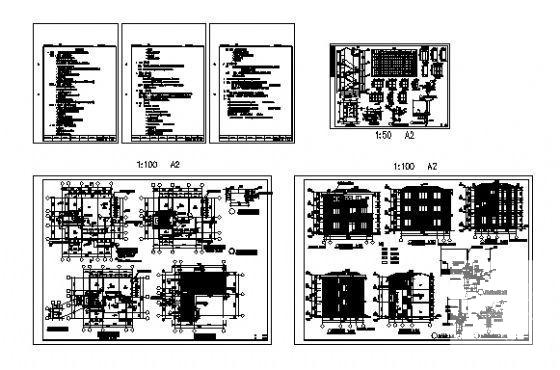

第 1 张图
第 1 张图

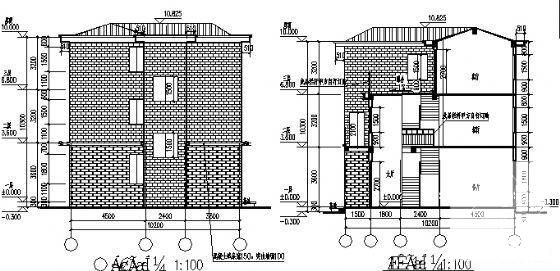

第 2 张图
第 2 张图

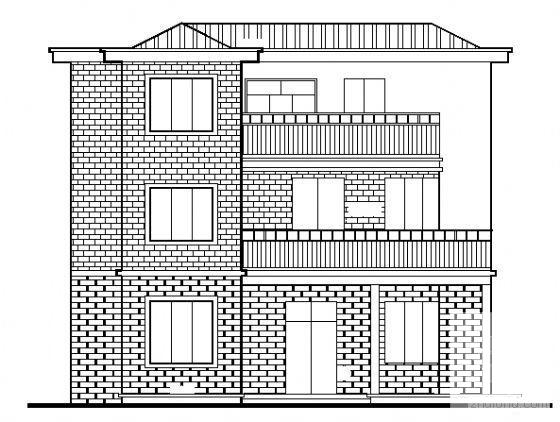

第 3 张图
第 3 张图

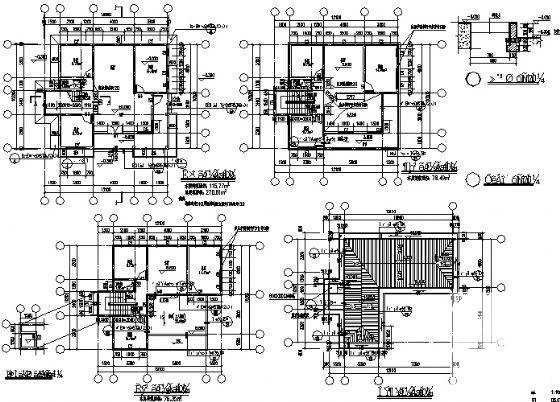

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-24 21:29:33上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed1wsecww2f2c00c2ce.rar

776.63 KB

下载  售价: 100 积分    赚积分
