2层砌体结构别墅建筑结构CAD图纸

附件详情

某二层砌体结构别墅建筑结构图
该资料为:某二层砌体结构别墅建筑结构图
基础采用整板基础,要求基底落在老土层上。
材料:基础垫层采用C15混凝土,基础采用C20防水混凝土。
墙体为MU10机制砖,M5混合砂浆砌筑,楼板,梁,柱等均为C20混凝土。
该资料包含:
设计说明、屋面现浇板配筋图、屋面圈梁布置图、楼梯屋面现浇板配筋图、楼梯基础详图、楼梯平面图、二层楼面现浇板配筋图、二层楼面圈梁布置图、三层楼面现浇板配筋图、三层楼面圈梁布置图、基础平面布置图、预留构造柱钢筋图、平面图、立面图、基础底板配筋图、±0.00楼板配筋图、二层楼板板配筋图、屋面板配筋图共14张图纸。

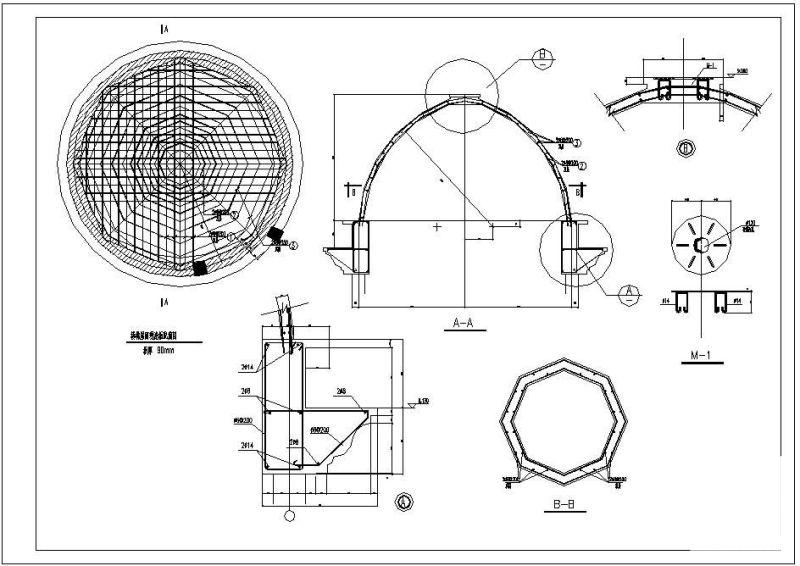

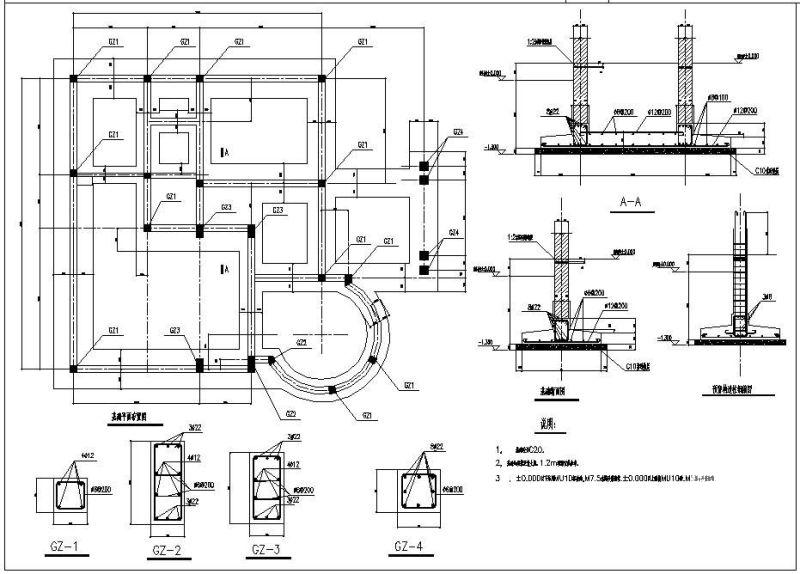

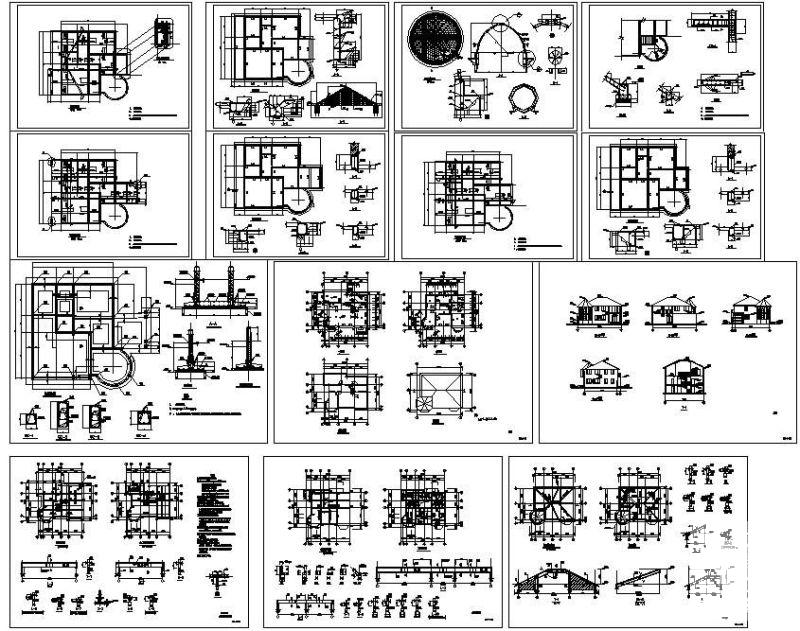

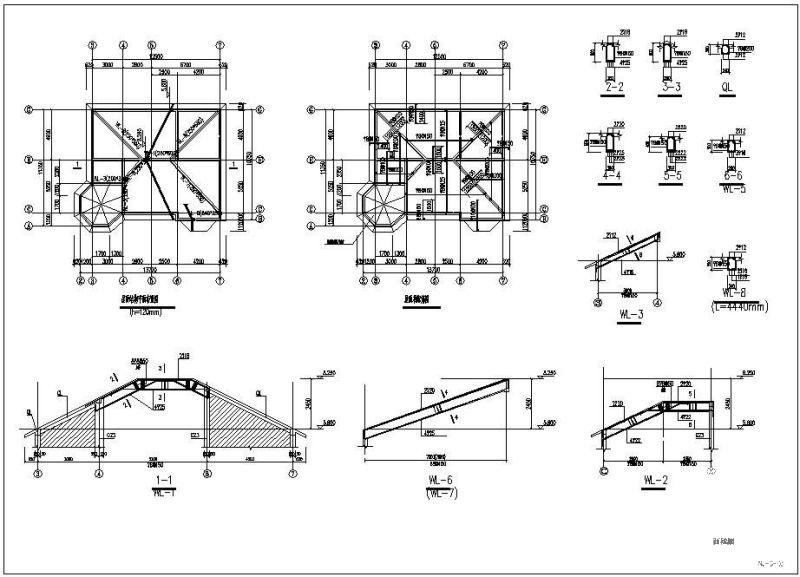

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅建筑结构图纸 - 1
    别墅建筑结构图纸 - 1
  • 别墅建筑结构图纸 - 2
    别墅建筑结构图纸 - 2
  • 别墅建筑结构图纸 - 3
    别墅建筑结构图纸 - 3
  • 别墅建筑结构图纸 - 4
    别墅建筑结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
