[CAD]单层综合体育公园-游泳池更衣室建筑扩初图纸（高4.5米）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

建筑设计结构形式为：砖混结构
抗震设防烈度：6
层数为： 1层
高度为： 4.5米
屋顶形式：组合平屋顶

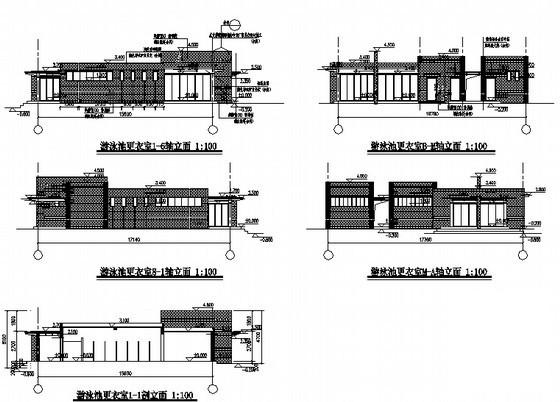

这份参考资料包括资料目录、建筑平面、立面、剖面图、墙身大样、檐口作法等
设计功能包括： 花坛草皮、小卖部、厕所、更衣室。

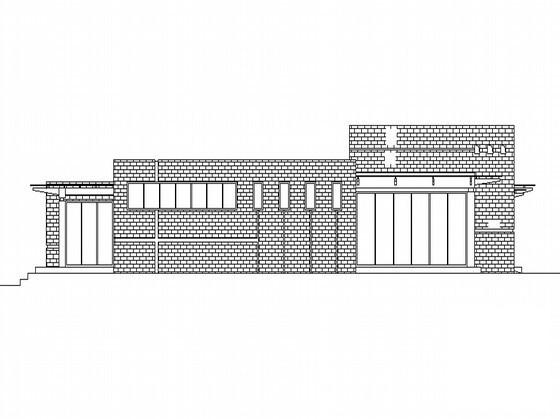

立面

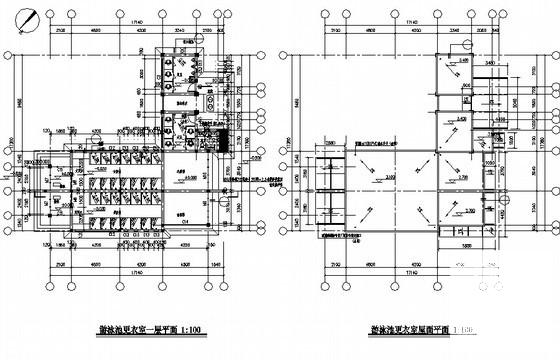

平面

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

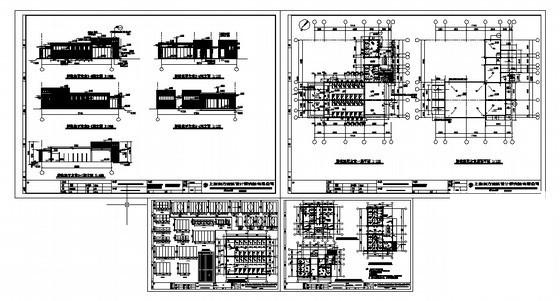

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
