一份6层中学教学楼建筑给排水CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：10张
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间

附件详情

• 资料目录
• 设计说明
• 图例
• 主要材料表
• 实验室、卫生间给排水大样及系统图
• 雨水、污水、空调排水系统
• 梯顶给排水平面图
• 生活给水系统
• 化学实验室排毒气管 平面布置图
• 消防系统 图
• 开水间热水器供水示意
• 庭院给排水设计平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图

附件详情

项目概要：该项目是一高中教学楼给排水项目，建筑层数为地上六层，建筑高度为：24米，属于二类多层建筑；
设计范围：生活给水系统、排污系统、雨水系统、消火栓系统。
共计10张图纸；

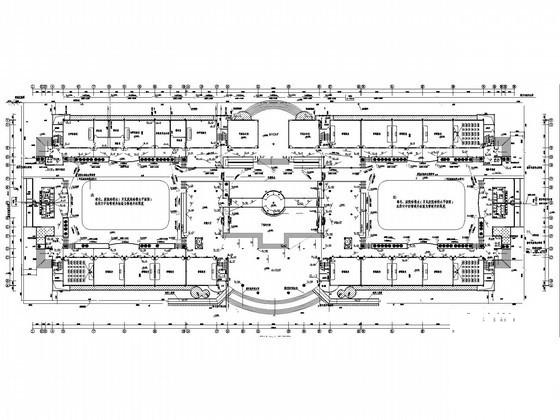

给排水平面布置图

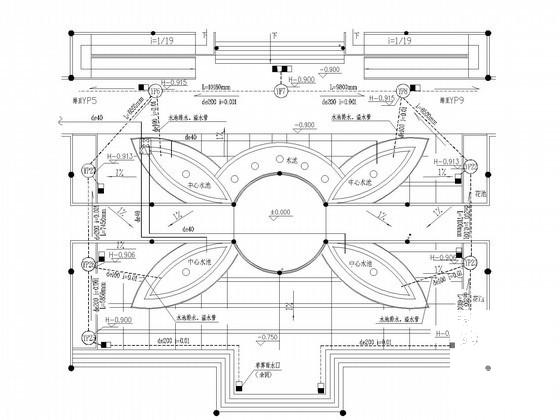

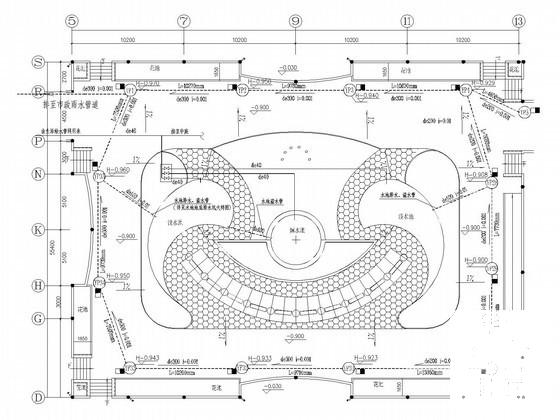

中庭院给排水平面图

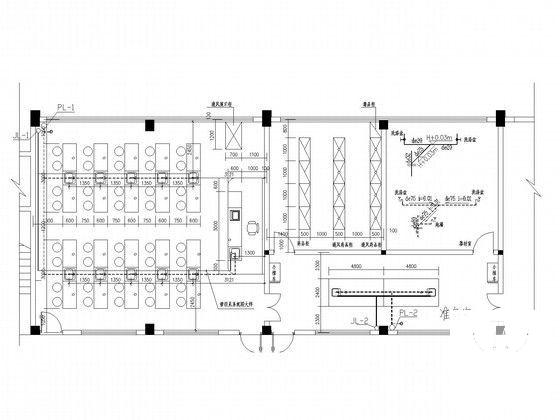

实验室给排水大样图

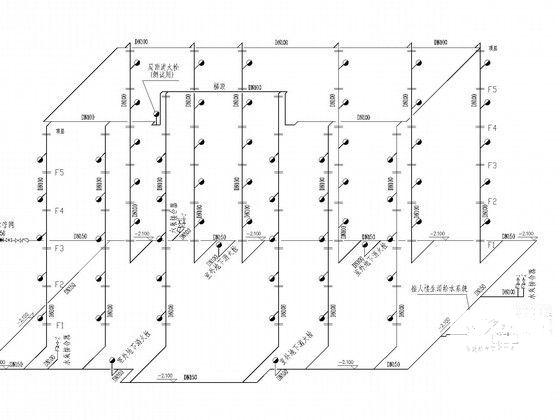

消防系统图

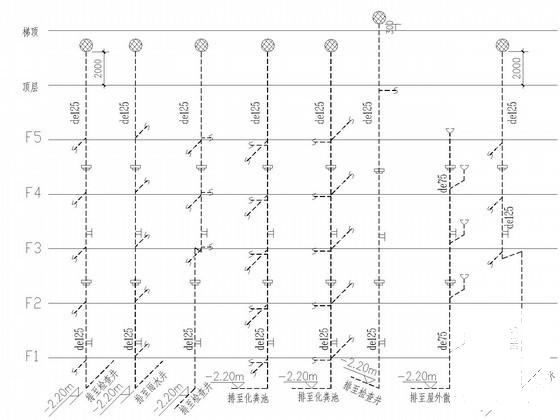

排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
