一份5层框架结构中学教学楼加固工程建筑CAD施工图纸

[复制链接]

0

主题

0

帖子

1694

积分

超级版主

Rank: 8Rank: 8

积分
1694
发表于 2020-2-23 21:23:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 抗震设防烈度:8度抗震
  • 参考图纸:6张
  • 设计年代:近代

附件详情

某中学教学楼加固工程结构设计图
该资料为:某中学教学楼加固工程结构设计图
该资料包含:

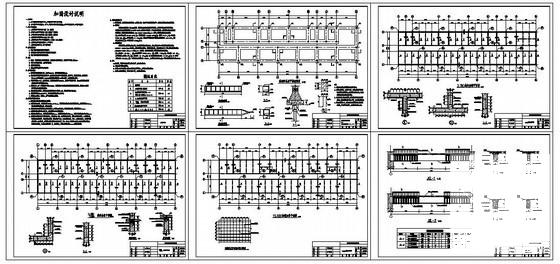

加固设计说明、基础静压桩 平面布置图 、桩身(尖)配筋图、结构加固平面图共6张图纸。

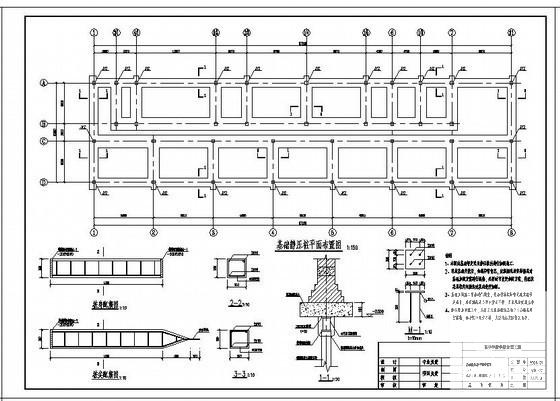

教学楼加固工程 - 1
第 1 张图

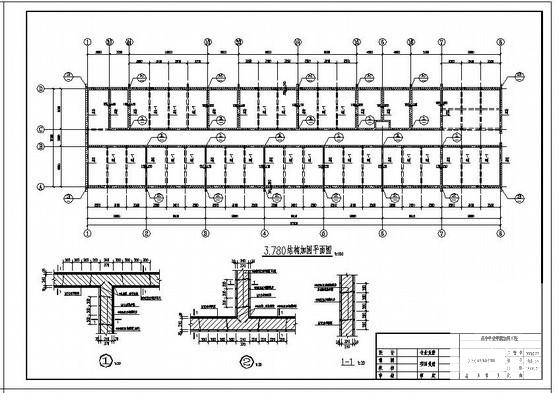

教学楼加固工程 - 2
第 2 张图

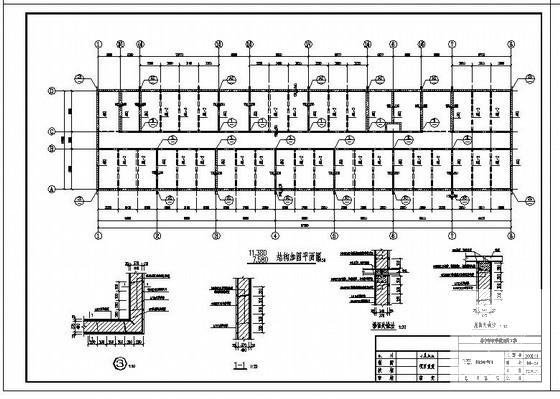

教学楼加固工程 - 3
第 3 张图
教学楼加固工程 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
