两层混合结构寺庙展览馆结构CAD施工图纸

[复制链接]

0

主题

0

帖子

901

积分

超级版主

Rank: 8Rank: 8

积分
901
发表于 2020-2-23 10:23:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:园林建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:混合结构
  • 钢筋混凝土结构:框架
  • 钢结构:排架
  • 结构安全等级:二级
  • 参考图纸:19张

附件详情

钢筋混凝土结构施工总说明(一)
钢筋混凝土结构施工总说明(二)
钢筋混凝土地下结构施工总说明
多高层钢结构设计施工总说明(一)
多高层钢结构设计施工总说明(二)
基础底板 平面布置图
墙、柱结构平面布置及平法施工图
地下室外墙剖面大样(一)
地下室外墙剖面大样(二)
地下一层结构平面布置图
地下一层夹层结构平面布置图
一层结构平面布置图
柱脚地脚螺栓平面布置及定位图
二层结构平面布置图
钢屋盖结构平面布置图
钢结构 节点详图
楼梯1、疏散楼梯详图
楼梯2详图
避难通道详图
洗手亭详图
共19张图纸。

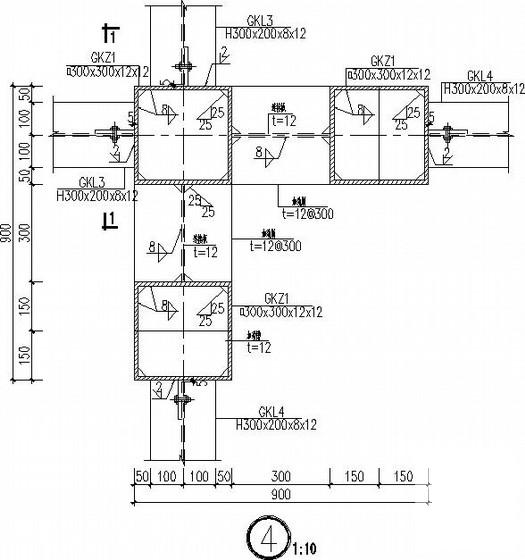

第 1 张图
第 1 张图

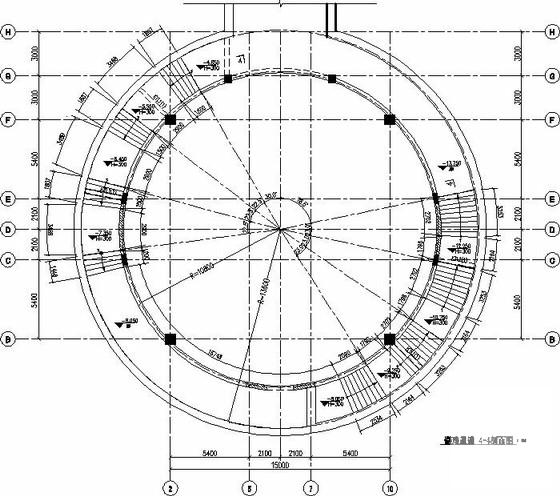

第 2 张图
第 2 张图

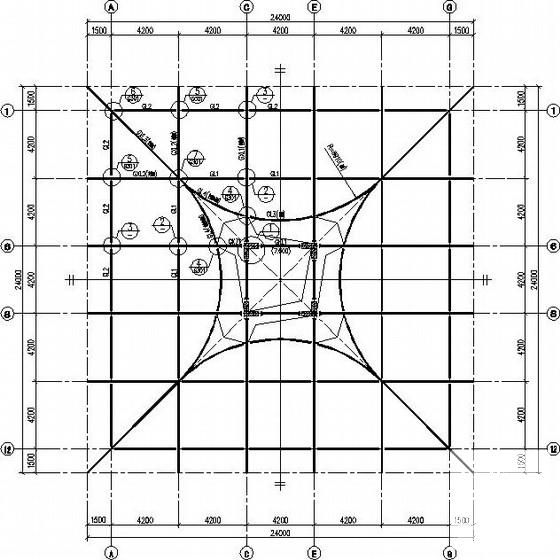

第 3 张图
第 3 张图

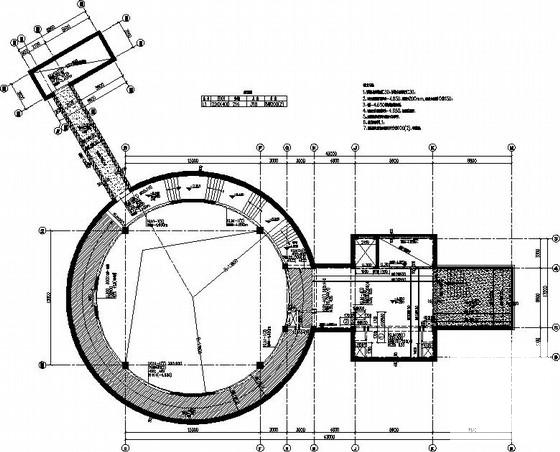

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-23 10:23:51上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcc2ef21ws2ec0efe.zip

1.81 MB

下载  售价: 100 积分    赚积分
