一份2层框架结构联合厂房结构CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：砖石基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：8m
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目是二层框架结构联合厂房，基础采用独立柱基础及砖砌条基，抗震设防烈度为6度。

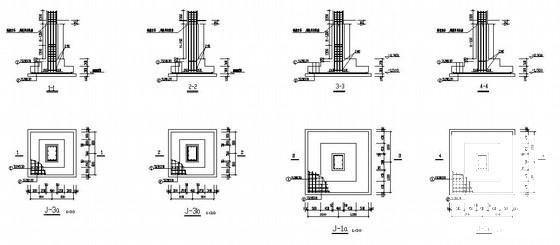

包括：结构说明书，东，西，南，北立面图，基础布置图，基础详图，锅炉房设备基础布置图，锅炉房设备基础详图，各层梁板配筋图，楼梯梁板配筋图， 楼梯详图 。各层预埋构建布置图。共计19张。
。

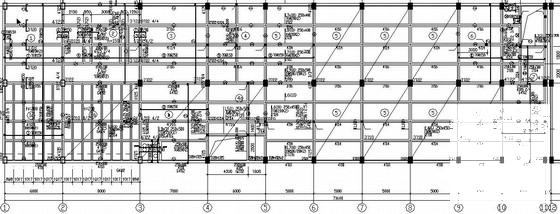

梁板配筋图

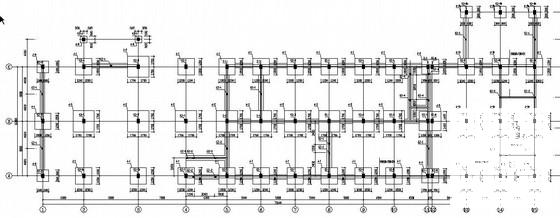

基础 平面布置图

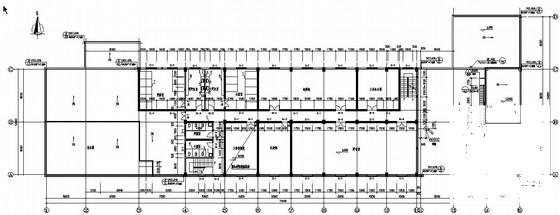

基础平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
