一份煤炭矿区联合泵房及水池结构CAD施工图纸(7度抗震)

[复制链接]

0

主题

0

帖子

1518

积分

超级版主

Rank: 8Rank: 8

积分
1518
发表于 2020-3-8 13:15:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:一级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:7张

附件详情

设计说明、联合泵房平面图、联合泵房立、剖面图及屋面排水示意图、联合泵房基础结构图、柱结构图、联合泵房梁、板配筋图、水池平面图、水池剖面图共7张图纸

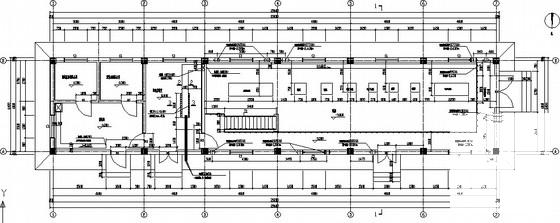

第 1 张图
第 1 张图

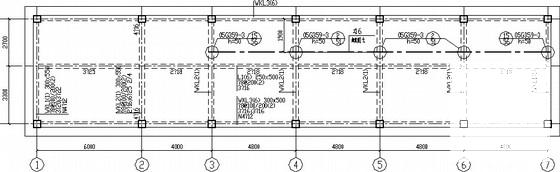

第 2 张图
第 2 张图

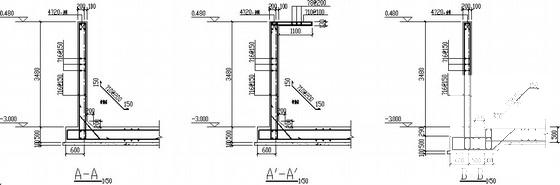

第 3 张图
第 3 张图

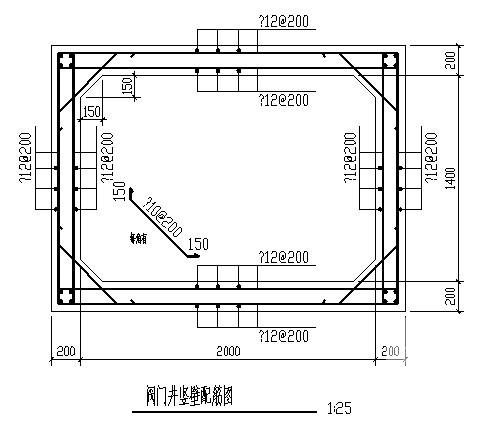

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-8 13:15:04上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edf2s1wcwdcecc0d02s.rar

317.88 KB

下载  售价: 100 积分    赚积分
